9 | Temperaturfühler und elektronische Sicherheitstemperaturbegrenzer (eSTB)

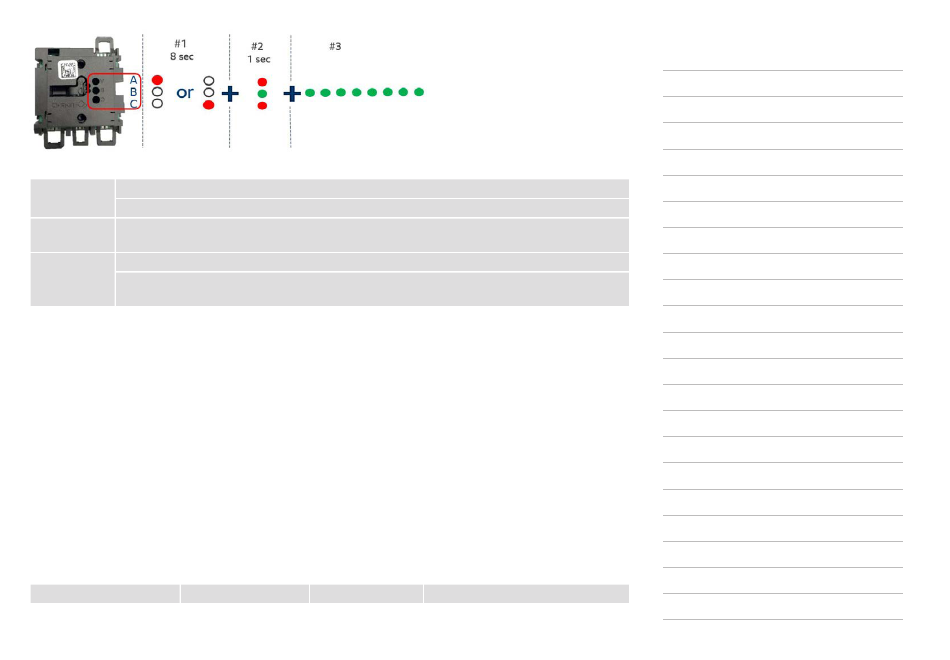

Abb. 51: eSTB: drei Schritte der LED-Blinkcodes
Schritt #1 Wenn LED A acht Sekunden lang rot leuchtet, liegt ein Sensorfehler vor.
Wenn LED C acht Sekunden lang rot leuchtet, ist die Temperatur zu hoch.
Schritt #2 Alle drei LED leuchten eine Sekunde lang: Dies ist das Startsignal, um die Abfolge der Blinksignale in
Schritt 3 zu zählen.
Schritt #3 Wenn die grüne LED B acht Mal blinkt, liegt ein Problem mit einem Temperaturfühler vor.
Wenn die grüne LED B 16 Mal blinkt, liegt ein Defekt an einer internen elektronischen Schaltung des
eSTB selbst vor.
Weiter Details zu Schritt #3:
Schritt #3 enthält detaillierte Informationen über die Ursache für das Auslösen des eSTL. Es ist wichtig, die folgenden
grünen Blinkzeichen der LED B zu zählen und darauf zu achten, wann zusätzlich zur grünen eine rote LED (A oder C)
aufleuchtet!
▪ Wenn LED A zusätzlich zu LED B aufleuchtet, liegt ein Problem mit dem Dampfgenerator vor.
▪ Wenn LED C zusätzlich zu LED B aufleuchtet, liegt ein Problem mit der Heißluftheizung vor.
▪ Wenn ein Temperatursensor nicht angeschlossen ist, leuchtet zusätzlich beim 1. Mal LED A oder beim 5. Mal LED
C rot auf.
▪ Hat ein Temperatursensor einen Kurzschluss, leuchtet zusätzlich beim 2. Mal LED A oder beim 6. Mal LED C rot
auf.
▪ Liegt bei einem Temperatursensor ein Logikfehler vor, leuchtet zusätzlich beim 3. Mal LED A oder beim 7. Mal
LED C rot auf.
▪ Liegt an einem Temperatursensor eine überhöhte Temperatur vor, leuchtet zusätzlich beim 4. Mal LED A oder
beim 8. Mal LED C rot auf.
Beispiele:
Info an LED A oder C
72/240
Info zum Zählen Ergebnis
