7 | Schemazeichnung Elektrogeräte
7.4

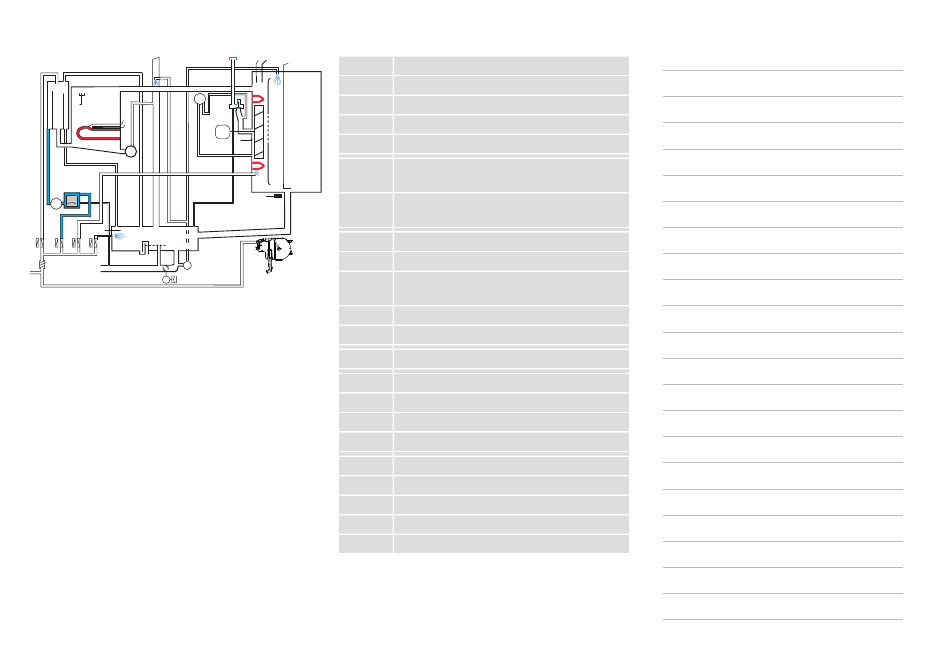

Schemazeichnung iCombi Pro 6-2/3 (XS)

S2
P1
B5
F3
M4
Care
M12
B2
Y1 Y4 Y3 Y2
S11
M6
M7 S12
Abb. 12: iCombi Pro 6-2/3 (XS)
38/240
B1
F4
B1 Thermoelement Garraum
B3.1 - 3.6
B2 Thermoelement Steuerung
B3.1-3.6 Thermoelement KT-Fühler
Y5
B4 Thermoelement Feuchte
M1
B5 Thermoelement Dampfgenerator
B4
F3 Sicherheitstemperaturbegrenzer Dampfge-
nerator 160 °C
S3
F4 Sicherheitstemperaturbegrenzer Garraum
360 °C
M1 Lüftermotor
M4 SC-Pumpe (Self Clean)
M6 Umwälzpumpe (Rezirkulations- oder Clean-
Jet-Pumpe)
M7 Motor Kugelhahn
M12 Care-Pumpe
P1 Differenzdrucksensor
S2 Wasserstandselektrode / Niveauelektrode
S3 Türkontaktschalter (Reed)
S11 CDS-Sensor (Calc Diagnostic System)
S12 Mikroschalter Kugelhahn
Y1 Magnetventil Füllen
Y2 Magnetventil Steuerung
Y3 Magnetventil Beschwadung
Y4 Magnetventil Care
Y5 Magnetventil Klima
