8 | Platine iCombi Pro
▪ A13 bewertet die Leistung der angeschlossenen Pumpen durch Last- und Drehzahlüberwachung.
▪ Alle vier Pumpen werden mit 3AC100V gespeist.
▪ Es kann immer nur eine Pumpe aktiviert werden.
▪ Wenn die Tür während eines laufenden iCareSystem-Prozesses geöffnet wird, stoppt die Umwälzpumpe sofort.
Dadurch wird verhindert, dass Personen beim Öffnen der Tür mit Chemikalien bespritzt werden.
▪ Die Abwasserpumpe M15 muss immer (auch im Funktionstest) aktiviert sein worden, bevor die Umwälzpumpe
M17 aktiviert werden kann. So soll erreicht werden, dass grobe Schmutzpartikel aus der Reinigungsbox abfließen,
bevor die Umwälzung des Wassers mit dem Reinigungsmittel beginnt.
▪ Die Pumpensteuerplatine A13 für ein Standgerät verfügt über drei zusätzliche Komponenten im Layout. Dies liegt
an den abgeschirmten Kabel für die SC- und Pflegepumpen, weshalb zusätzliche Relais zur Versorgung dieser bei-
den Pumpen mit 3AC100 V erforderlich sind. Diese Standgerät-Version der A13 ist kompatibel mit den Geräten
6-1/1 bis 10-2/1 und wird daher als Serviceteil für alle Geräte 6-1/1 bis 20-2/1 geliefert.
XS-Geräte
Der iCombi Pro 6-2/3 hat keine neue A13. Die aus Index I bekannte Hardware (Kugelhahn, SC-Pumpe, Care-Pumpe,
CleanJet-Pumpe) wurde beibehalten. Daher benötigt er eine spezielle Platine A18 „XS-Pumpe". Im Abschnitt „Plati-
nenkonfiguration iCombi Pro XS" finden Sie weitere Informationen dazu.
Geräte 6-1/1 bis 10-2/1
Die A13 Pumpensteuerplatine befindet sich unten am Gerät in der Mitte der Rückseite. Nur von der Rückseite zugäng-
lich.
2 2
3
4
4
2 1

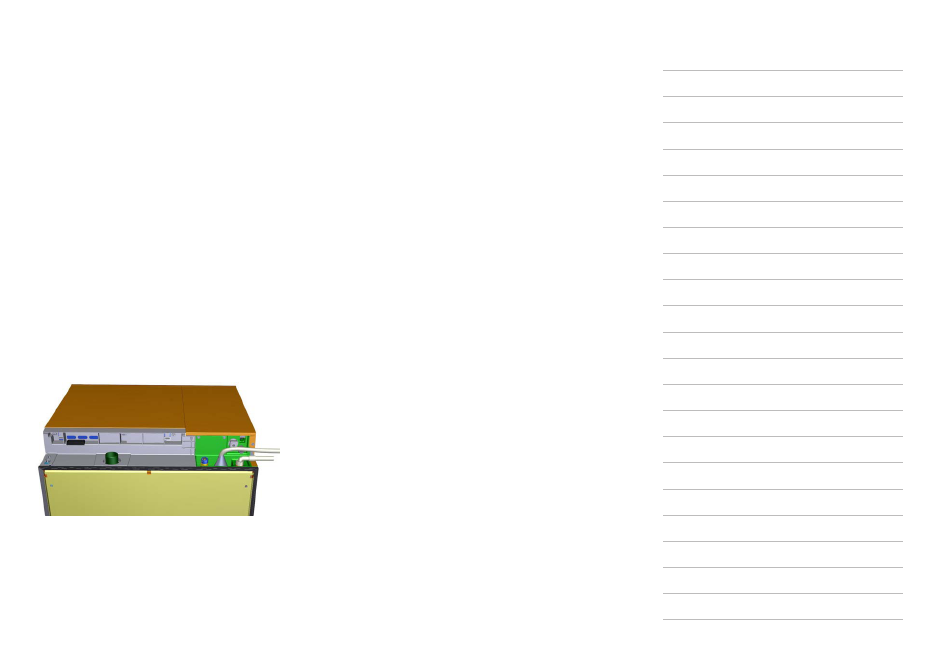

Abb. 22: Zugang zur A13 Pumpensteuerplatine in Geräten
6-1/1 bis 10-2/1
▪ Zuerst den Abfluss abklemmen (1)
▪ Entfernen Sie zwei oder drei Schrauben (2) mit einem 8-mm-Steckschlüssel.
48/240
