8 | Platine iCombi Pro
▪ X19: A31 Wasserverteilungsblock
▪ X21: 230V Stromversorgung in
▪ X22: 230V zu (L1) und von (L*) eSTL
▪ X24: Steuersignale zum SSR
▪ X29: Erweiterungsplatinen (A22 (4-fach Relais), A23 (Energieoptimierung), A32 (E/A-Modul SSR für USA/Kana-
da))
▪ X51: 12-poliger Steckverbinder: Bereitschaftsspannung an A12 und Bus-Rücklaufsignal von A12
▪ X52: 6-poliger Verbinder: Bus zur A13-Pumpenplatine
▪ X59: LED-Beleuchtung
▪ X70: M5 Kühllüfter
▪ X75 A13 Pumpensteuerplatine
▪ X76 nur bei Gasgeräten: 230V, über den Hauptschütz K1 geschalten, zur Versorgung von Zündbox und Gasgeblä-
semotoren.
8.2.2

A12 CPU und Displayplatine

1
2
3
4

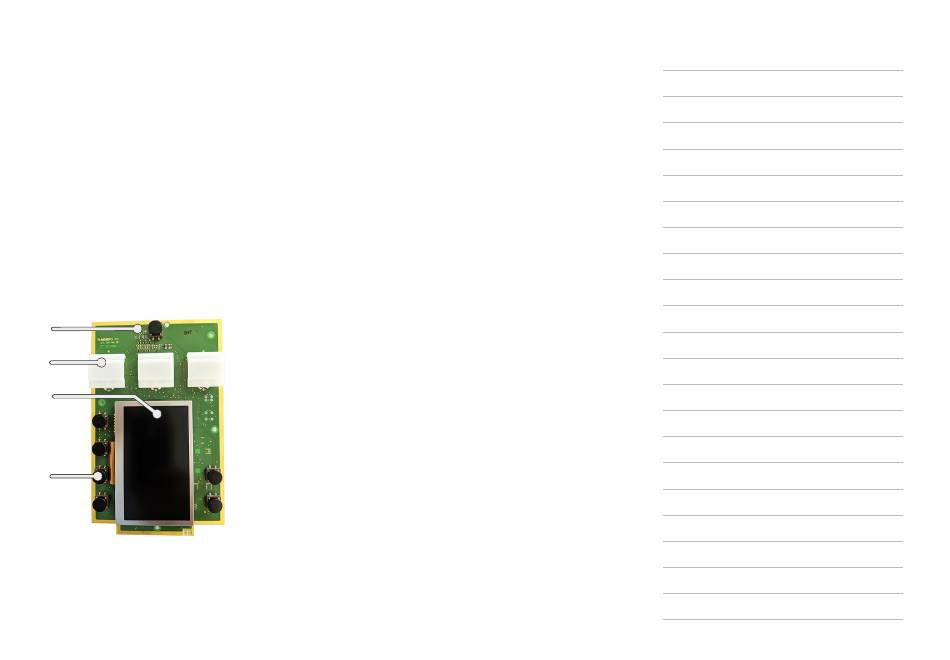

Abb. 32: iCombi Classic: Vorderansicht der Platine A12
Auf der Vorderseite des A12 befinden sich ein An-Aus-Schalter (1), drei Tasten für die Betriebsarten (2), das Display
(3) und sechs Bedientasten (4).
58/240
