8 | Platine iCombi Pro
▪ A19: kapazitiv ein / aus (Service-Teilenummer 42.00.346P)
▪ A20: Display (Service-Teilenummer 42.00.302P)
▪ A21: Touch-Bedienfeld, in Frontplatte integriert
▪ Z1: Entstörfilter
▪ Gilt nicht für A15 eSTB
A17

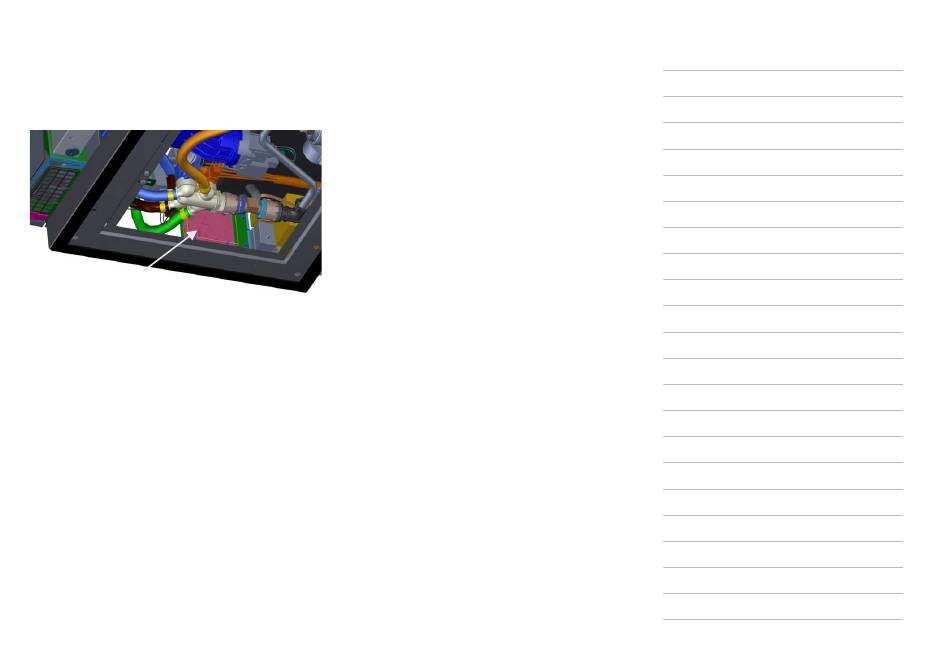

Abb. 26: Position der Buskonverterplatine A17
Der iCombi Pro XS hat die neue Platinen A10 und A11 und das neue Bussystem, jedoch weiterhin den Lüftermotor
aus Index I. Da dieser Lüftermotor nicht über den neuen Bus kommunizieren kann, ist eine Buskonverterplatine A17
erforderlich.
Der iCombi Pro XS hat nicht den neuen A13, sondern noch die bekannte Hardware aus Index I (Ablassventil, SC-Pum-
pe, Pflegepumpe, CleanJet-Pumpe). Daher ist eine spezielle Pumpenadapterplatine A18 erforderlich, um die ältere
Hardware mit dem neuen A10 zu steuern.
52/240
Für Ihre Notizen
