9 | Temperaturfühler und elektronische Sicherheitstemperaturbegrenzer (eSTB)
2. Defekt des Temperaturfühlers wegen eines Verbindungsproblems oder einer Unterbrechung
3. Defekt des Temperaturfühlers wegen eines Kurzschlusses
4. Defekt des Temperaturfühlers wegen eines Logikfehlers
5. Defekt an einer internen elektronischen Schaltung des eSTB
Diese Ursachen werden durch drei LEDs (A, B, C) mit speziellen Blinkcodes angezeigt (siehe unten).
2 3
1

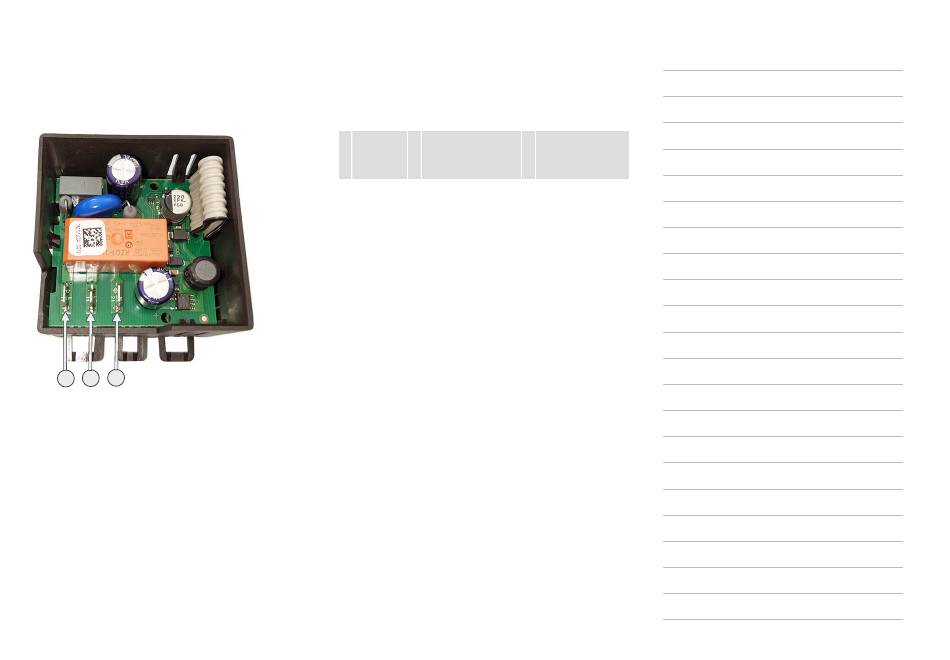

Abb. 48: eSTB: Spannungsversorgung
eSTB und Sensorzuordnung
Es werden vier verschiedene eSTB-Typen mit vier verschiedenen PT1000-Sensoren verwendet. Die eSTBs lassen sich
anhand ihrer farbigen Aufkleber (grün, blau, weiß, gelb) leicht erkennen und unterscheiden.
70/240
1 L1 von 2 L* zu K1-A1 und
A10, zu A10, X22.3
X22.1
Für Ihre Notizen
3 N von A10,
X22.2
