RATIONAL
▪ SSR ist in Ordnung, wenn die Netzspannung (L1-L2) gemessen wird
▪ Garraumtür schließen
▪ SSR ist in Ordnung, wenn die gemessene Spannung unter 1,5 V liegt
18.3 Heizelement auf korrekten Betrieb prüfen

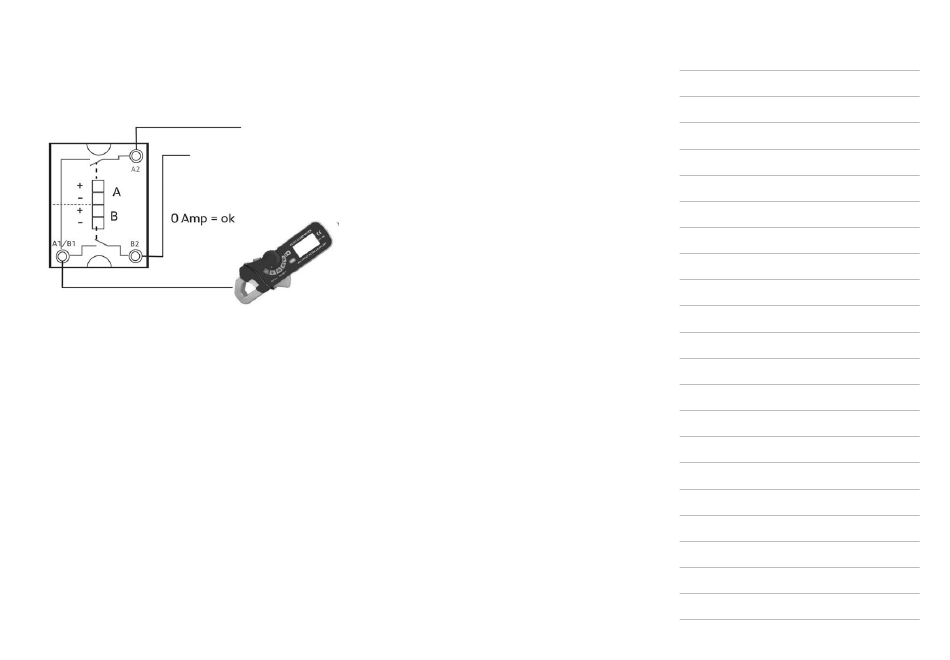

Abb. 109: 2-poliges SSR: Strommessung
Die korrekte Nennleistung der Heizelemente wird durch Strommessung überprüft
Schließen Sie das Messgerät über das Kabel an A1/B1 an (4-poliges SSR A1/B1 und C1/D1).
Wählen Sie für den Funktionstest 100 % Leistung (sowohl Dampf als auch Heißluft).
Die Stromanzeige muss der Tabelle im Installationshandbuch entsprechen (+/- 5 %).
80.51.270 TM iCombi® Pro / iCombi® Classic | Trainingshandbuch de-DE v04
SSR (Halbleiterrelais) – Heizungsregelung für Elektrogeräte | 18
Für Ihre Notizen
