8 | Platine iCombi Pro

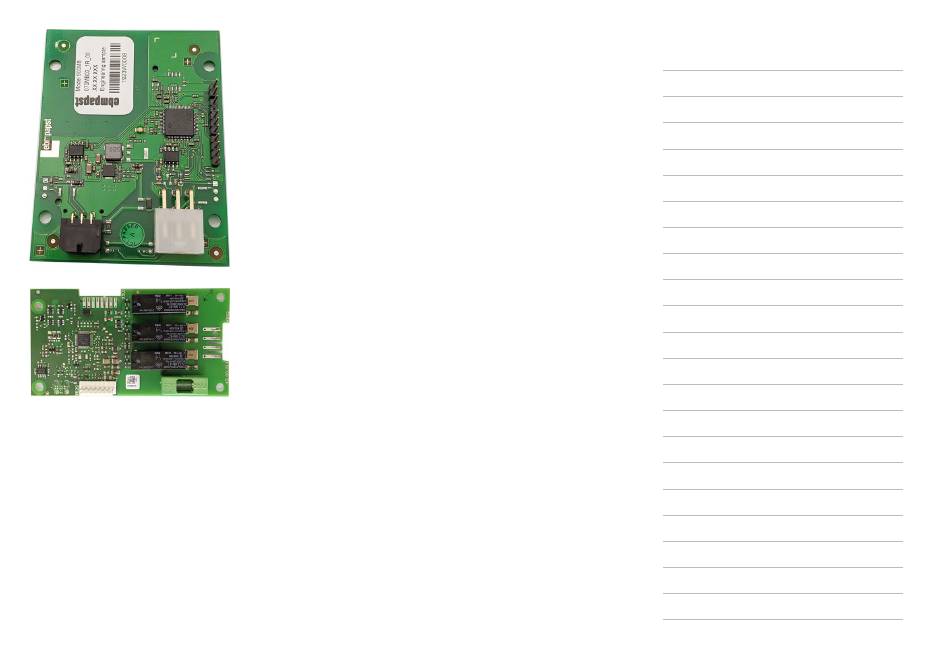

Abb. 28: XS Buskonverterplatine A17
Abb. 29: XS Pumpensteuerplatine A18
8.1.3.1
8.1.3.2
8.2

Platinenkonfiguration iCombi Classic

In einem iCombi Classic sind mehrere Platinen eingebaut:
▪ A12 CPU-Platine (Busmaster, erzeugt Bussignal) mit An / Aus-Schalter und Display. Service-Teilenummer
42.00.292P. Befindet sich hinter der Frontplatte.
▪ A10 E/A-Platine (Busteilnehmer) mit integriertem elektronischem Netzteil. Service-Teilenummer 42.05.919P für
6-1/1 bis 20-2/1 (ohne Montagerahmen). Befindet sich im unteren Teil des Elektrofachs.
▪ A13 Pumpensteuerplatine (Busteilnehmer) Service-Teilenummer 42.00.273P. Befindet sich an der Rückseite des
Geräts (6-1/1 bis 10-2/1) oder in der unteren linken Ecke des Elektromontagefachs (Standgeräte).
54/240
Für Ihre Notizen
80.51.270 TM iCombi® Pro / iCombi® Classic | Trainingshandbuch de-DE v04
