14 | Steuerbox, Reinigungsbox und Wasserfluss
RATIONAL
Für Ihre Notizen
14.6 Verbindung der Steuerbox und der Reinigungsbox (Standgeräte)
5

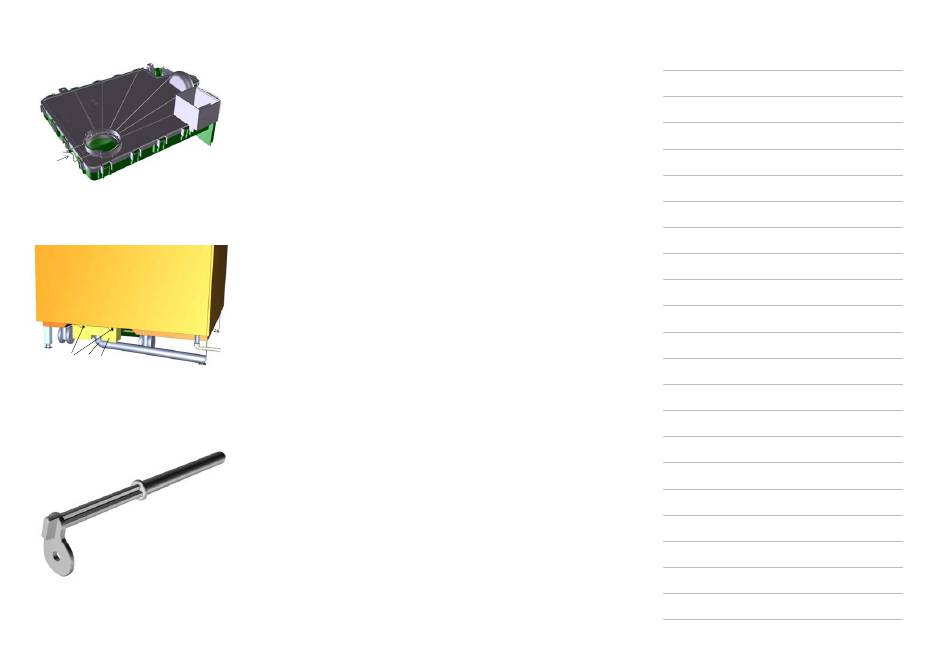

Abb. 91: Reinigungsbox Standgerät: Federklemme zur Verbindung mit der Steuerbox
Der Reinigungsbox aus Kunststoff sitzt unterhalb der Steuerbox. Die Verbindung besteht über ein senkrechtes Metall-
rohr und eine Federklemme.
2
1
3
Abb. 92: Standgeräte: hintere untere Abdeckung
Um die Reinigungsbox zu entfernen, müssen zuerst alle Abflussrohre (1) entfernt werden. Entfernen Sie dann die bei-
den Schrauben von den Metallstiften auf der Rückseite (2). Mit einer Zange können Sie die beiden Metallstifte heraus-
ziehen.
Abb. 93: Metallstift
Entfernen Sie die Kunststoffabdeckung (3), indem Sie sie nach unten und hinten ziehen.
104/240
80.51.270 TM iCombi® Pro / iCombi® Classic | Trainingshandbuch de-DE v04
