Elektrogeräte Mit Dem Stromnetz Verbinden - Rational iCombi Pro Original Installationsanleitung

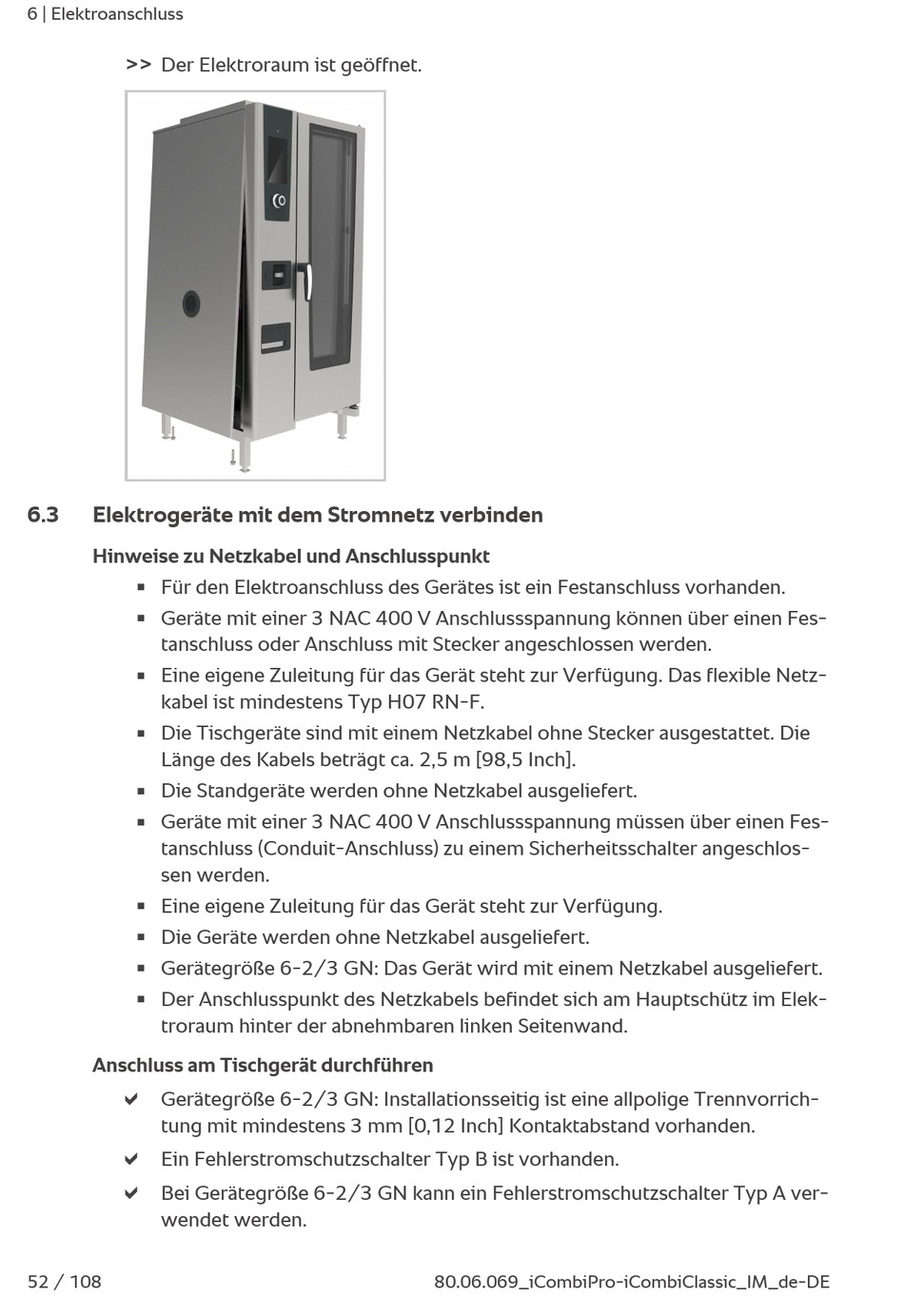

6 | Elektroanschluss
>>
Der Elektroraum ist geöffnet.
6.3 Elektrogeräte mit dem Stromnetz verbinden
Hinweise zu Netzkabel und Anschlusspunkt
Für den Elektroanschluss des Gerätes ist ein Festanschluss vorhanden.
n
Geräte mit einer 3 NAC 400 V Anschlussspannung können über einen Fes-
n
tanschluss oder Anschluss mit Stecker angeschlossen werden.
Eine eigene Zuleitung für das Gerät steht zur Verfügung. Das flexible Netz-
n
kabel ist mindestens Typ H07 RN-F.
Die Tischgeräte sind mit einem Netzkabel ohne Stecker ausgestattet. Die
n
Länge des Kabels beträgt ca. 2,5 m [98,5 Inch].
Die Standgeräte werden ohne Netzkabel ausgeliefert.
n
Geräte mit einer 3 NAC 400 V Anschlussspannung müssen über einen Fes-
n
tanschluss (Conduit-Anschluss) zu einem Sicherheitsschalter angeschlos-
sen werden.
Eine eigene Zuleitung für das Gerät steht zur Verfügung.
n
Die Geräte werden ohne Netzkabel ausgeliefert.
n
Gerätegröße 6-2/3 GN: Das Gerät wird mit einem Netzkabel ausgeliefert.
n
Der Anschlusspunkt des Netzkabels befindet sich am Hauptschütz im Elek-
n
troraum hinter der abnehmbaren linken Seitenwand.
Anschluss am Tischgerät durchführen
a
Gerätegröße 6-2/3 GN: Installationsseitig ist eine allpolige Trennvorrich-
tung mit mindestens 3 mm [0,12 Inch] Kontaktabstand vorhanden.
a
Ein Fehlerstromschutzschalter Typ B ist vorhanden.
a
Bei Gerätegröße 6-2/3 GN kann ein Fehlerstromschutzschalter Typ A ver-
wendet werden.
52 / 108 80.06.069_iCombiPro-iCombiClassic_IM_de-DE
