18 | SSR (Halbleiterrelais) – Heizungsregelung für Elektrogeräte
18 SSR (Halbleiterrelais) – Heizungsregelung für Elektrogeräte

18.1 SSR-Konfiguration

Licht

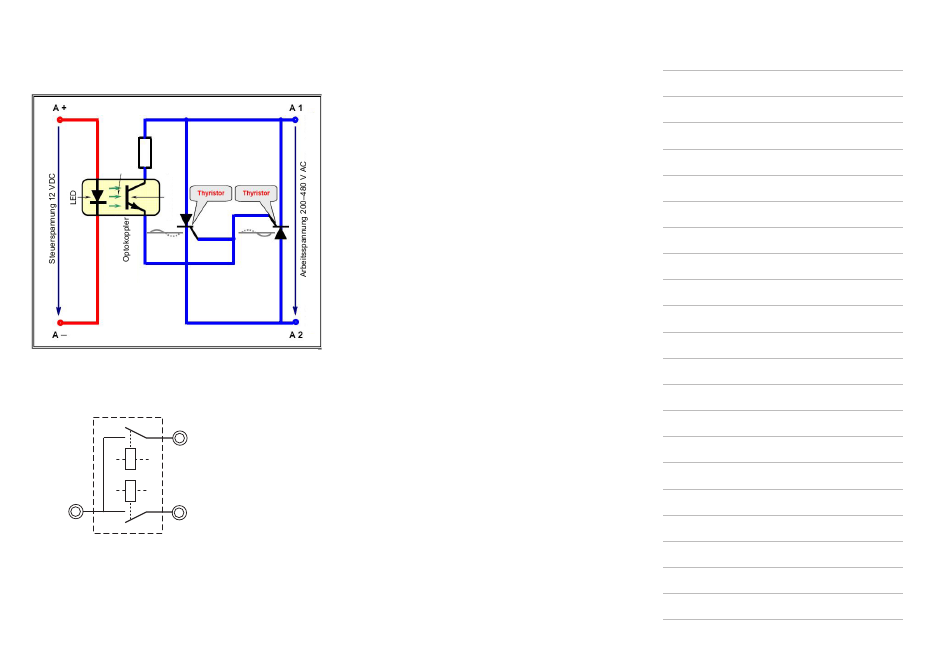

Abb. 103: Thyristor
Die Heizelemente der Elektrogeräte werden von SSRs (Solid State Relays) gesteuert.
2-poliges SSR
A2
a-
a+
b+ b-
A1/B1
B2
Abb. 104: 2-poliges SSR: Layout
