Schematische Darstellungen Gasgeräte; Schemazeichnung Icombi Pro 6-1/1, 6-2/1 G; Schemazeichnung Icombi Pro 10-1/1, 10-2/1 G - Rational iCombi Pro Betriebs- Und Trainingsanleitung

31 | Schematische Darstellungen Gasgeräte
31 Schematische Darstellungen Gasgeräte

31.1 Schemazeichnung iCombi Pro 6-1/1, 6-2/1 G

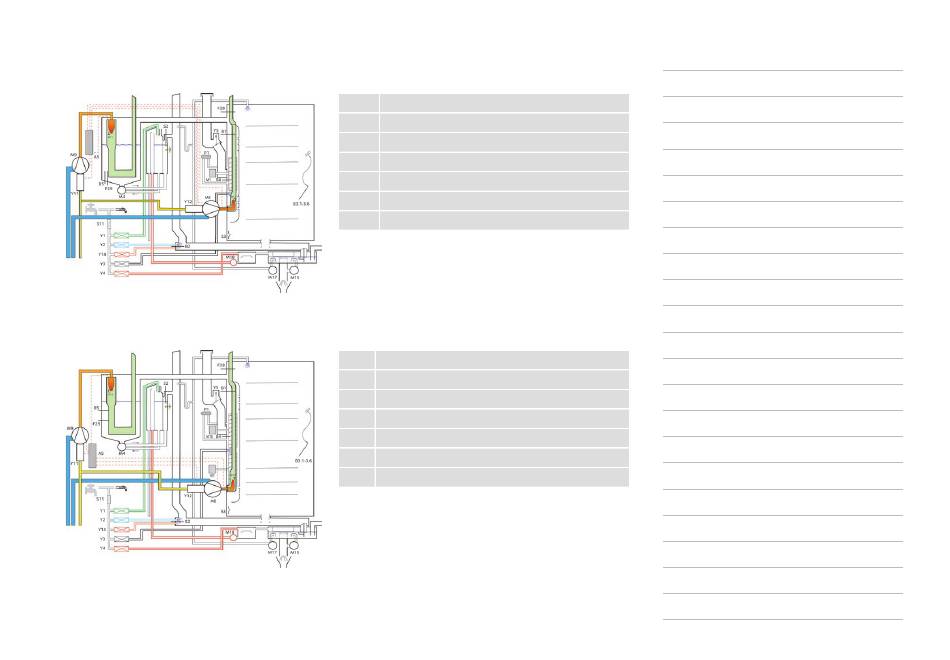

Abb. 164: iCombi Pro 6-1/1, 6-2/1 GAS

31.2 Schemazeichnung iCombi Pro 10-1/1, 10-2/1 G

Abb. 165: iCombi Pro 10-1/1, 10-2/1 GAS
208/240
Y12 Gasventil Heißluft
M8 Gasgebläse Heißluft
B12 Zündelektrode Heißluft
Y11 Gasventil Dampf
M9 Gasgebläse Dampf
B11 Zündelektrode Dampf
A5 Zündbox
Y12 Gasventil Heißluft
M8 Gasgebläse Heißluft
B12 Zündelektrode Heißluft
Y11 Gasventil Dampf
M9 Gasgebläse Dampf
B11 Zündelektrode Dampf
A5 Zündbox
