17 | Bussystem
RATIONAL
Für Ihre Notizen

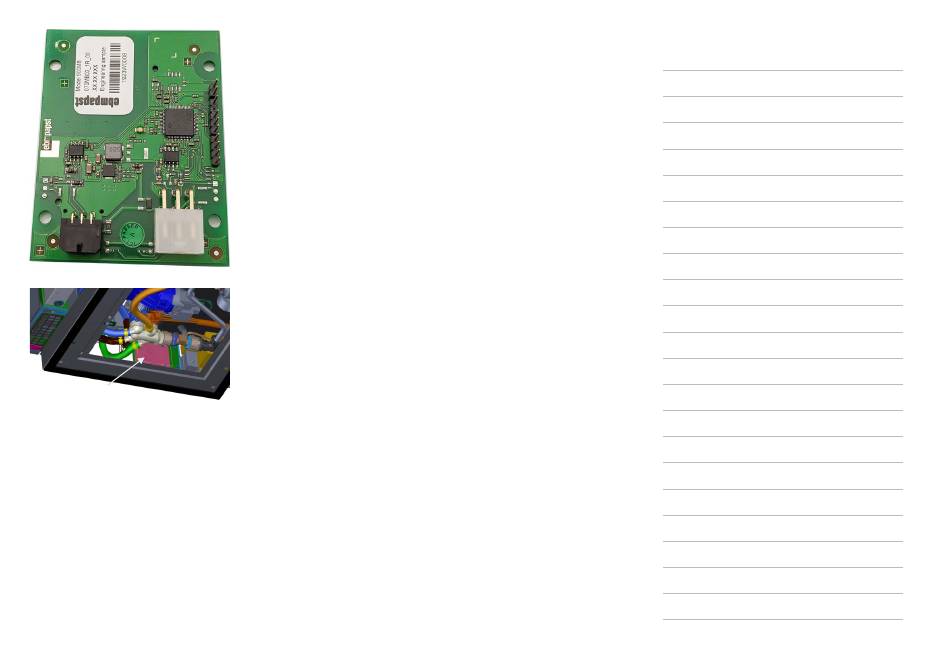

Abb. 100: Buskonverterplatine A17
A17
Abb. 101: Position der Buskonverterplatine A17
Die A17 befindet sich auf der Rückseite der Halterung des (neu konstruierten) elektronischen Entstörfilters. An diese
Buskonverterplatine (X2 und X1) wird sowohl das Buskabel der neuen I/O-Platine A10, X52 (Micro-Fit-Stecker) als
auch das Buskabel des Lüftermotors M1 (Mini-Fit-Stecker) angeschlossen.
116/240
