8 | Platine iCombi Pro
▪ A18 (nur 6-2/3): Pumpenadapter-Platine für XS-Gerät zur Spannungsversorgung von Pumpen (SC, Care-Pumpe,
CleanJet) und Kugelhahn; an A10 angeschlossen. Service-Teilenummer 42.00.314P. Befindet sich direkt unter
A10.
1
2
3
4
5

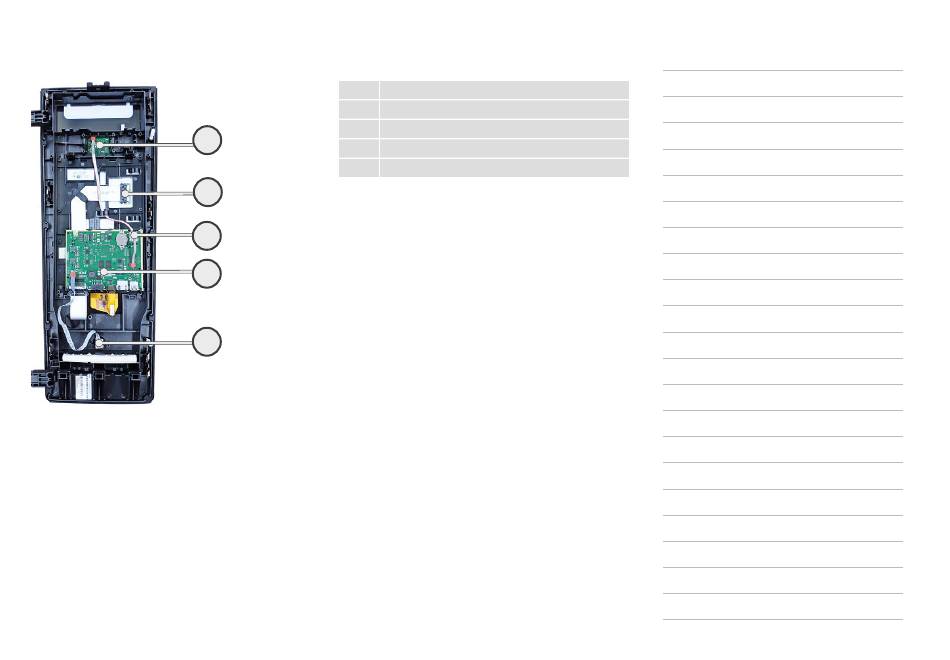

Abb. 17: iCombi Pro: Bedienfeld
8.1.2
8.1.2.1 A10 E/A-Platine
Die A10 E/A-Platine ist bei iCombi Pro und iCombi Classic 6-1/1 gleich wie bei 20-2/1. Als Serviceteil wird sie mit
einem Montagerahmen geliefert.
44/240
1 A19 Platinen-Kapazität an/aus
2 A20 Display
3 Mikro SD-Karte
4 A11 CPU-Platine
5 zentrales Einstellrad
80.51.270 TM iCombi® Pro / iCombi® Classic | Trainingshandbuch de-DE v04
