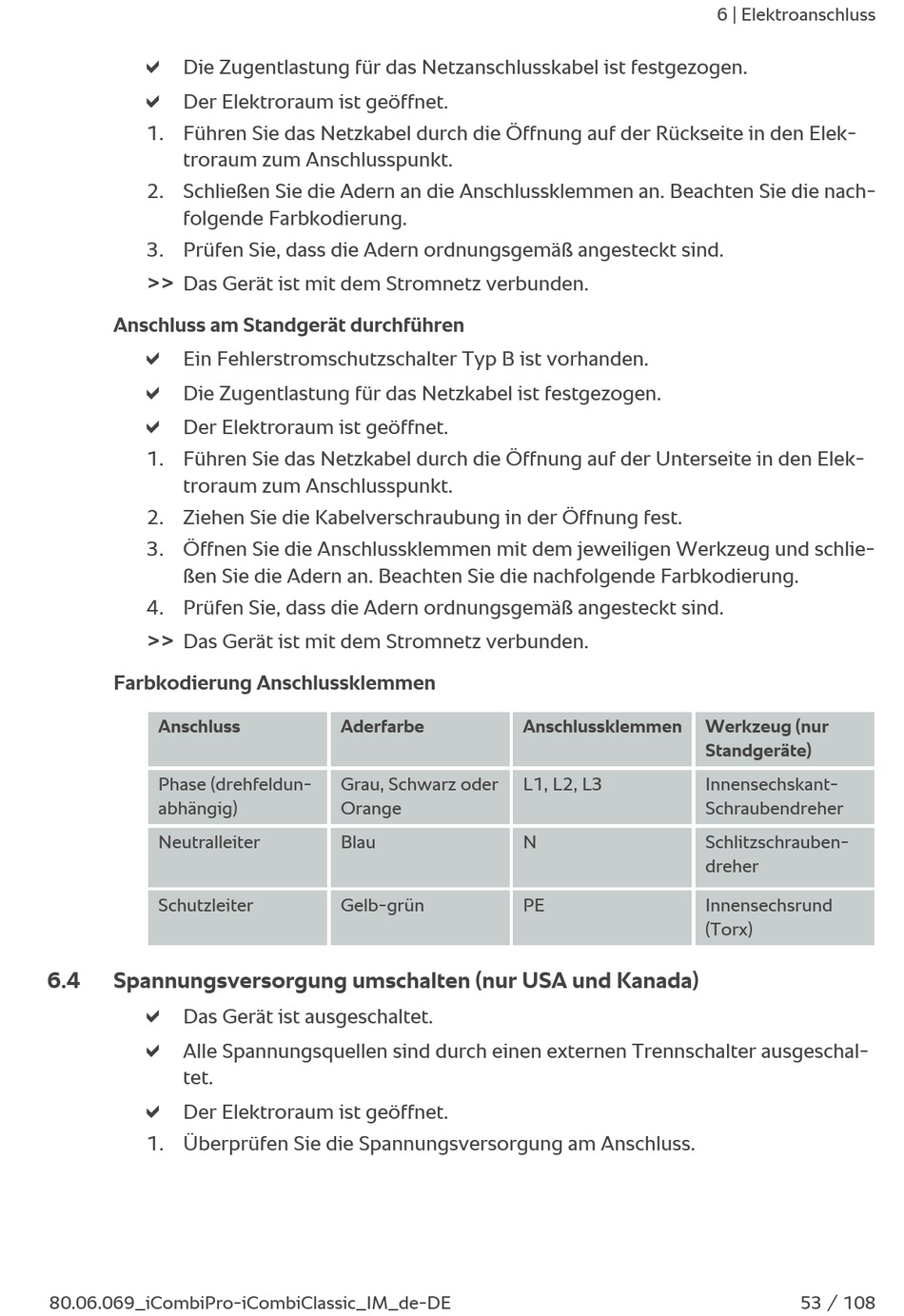

a
Die Zugentlastung für das Netzanschlusskabel ist festgezogen.
a
Der Elektroraum ist geöffnet.
1. Führen Sie das Netzkabel durch die Öffnung auf der Rückseite in den Elek-
troraum zum Anschlusspunkt.
2. Schließen Sie die Adern an die Anschlussklemmen an. Beachten Sie die nach-
folgende Farbkodierung.
3. Prüfen Sie, dass die Adern ordnungsgemäß angesteckt sind.
>>
Das Gerät ist mit dem Stromnetz verbunden.
Anschluss am Standgerät durchführen
a
Ein Fehlerstromschutzschalter Typ B ist vorhanden.
a
Die Zugentlastung für das Netzkabel ist festgezogen.
a
Der Elektroraum ist geöffnet.
1. Führen Sie das Netzkabel durch die Öffnung auf der Unterseite in den Elek-
troraum zum Anschlusspunkt.
2. Ziehen Sie die Kabelverschraubung in der Öffnung fest.
3. Öffnen Sie die Anschlussklemmen mit dem jeweiligen Werkzeug und schlie-
ßen Sie die Adern an. Beachten Sie die nachfolgende Farbkodierung.
4. Prüfen Sie, dass die Adern ordnungsgemäß angesteckt sind.
>>
Das Gerät ist mit dem Stromnetz verbunden.
Farbkodierung Anschlussklemmen
Anschluss
Phase (drehfeldun-
abhängig)
Neutralleiter
Schutzleiter
6.4

Spannungsversorgung umschalten (nur USA und Kanada)

a
Das Gerät ist ausgeschaltet.
a
Alle Spannungsquellen sind durch einen externen Trennschalter ausgeschal-
tet.
a
Der Elektroraum ist geöffnet.
1. Überprüfen Sie die Spannungsversorgung am Anschluss.
80.06.069_iCombiPro-iCombiClassic_IM_de-DE
Aderfarbe
Grau, Schwarz oder
Orange
Blau
Gelb-grün
Anschlussklemmen
L1, L2, L3
N
PE
6 | Elektroanschluss
Werkzeug (nur
Standgeräte)
Innensechskant-
Schraubendreher
Schlitzschrauben-
dreher
Innensechsrund
(Torx)
53 / 108
