Aktualisieren des 4D-Korrelationsmodells
11.8
Aktualisieren des 4D-Korrelationsmodells
Allgemeines
Während der Behandlung kann sich das Atemmuster des Patienten ändern. In diesem Fall
können Sie das aktuelle Korrelationsmodell mit den Zielinformationen der Röntgenbilder
aktualisieren, die Sie während der Überwachung aufgenommen haben.
Seite „Model Check"
①
④
⑤
Nr.
①
②
③
④
220
Komponente
Bildansichten
IR-Atemsignal
Kurven im Verhältnis zum
Atemsignal
(angezeigt in lateraler,
vertikaler und longitudina-
ler Richtung)
Mean Absolute Deviation,
Standard Deviation, Peak
to Peak Motion

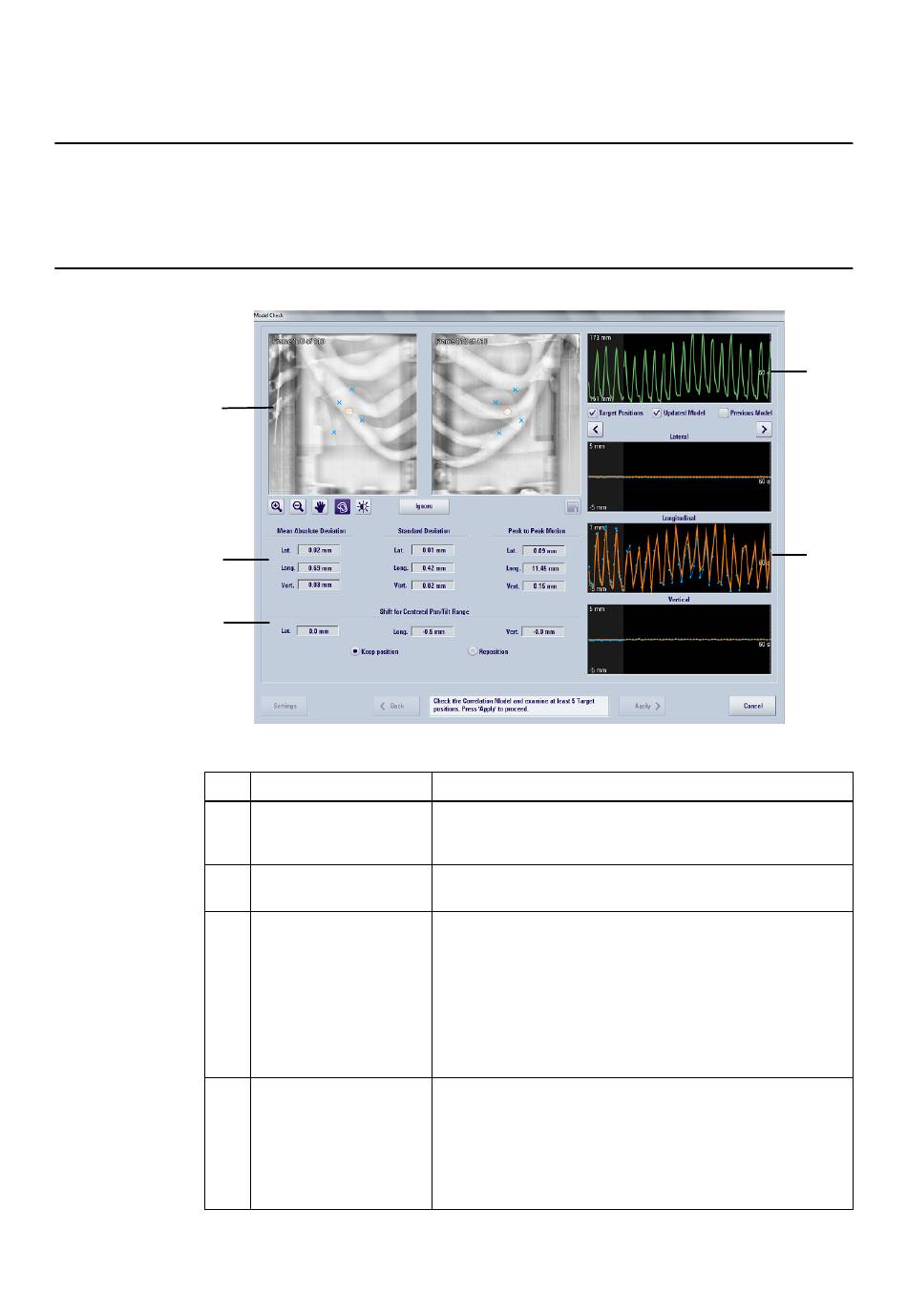

Abbildung 90
Beschreibung
Linkes und rechtes Röntgenbild entspricht dem gewählten
Zeitpunkt in der Atemsignalsequenz oder den Bewegungskur-
ven.
Das Atemsignal des Patienten, aufgenommen während der
Röntgenbildaufnahme und/oder -überwachung.
Target Detection Curve: zeigt die Zielpositionen an, wie Sie
in der fluoroskopischen Sequenz detektiert wurden.
Correlation Model Curve: zeigt die Zielpositionen an, wie Sie
anhand des Korrelationsmodells berechnet wurden.
Previous Model: zeigt das Korrelationsmodell an, das zuletzt
für IR-Tracking verwendet wurde.
Sie können eine Kurve ausblenden, indem Sie das entspre-
chende Kontrollkästchen deaktivieren.
Statistiken, die angeben, wie genau das Korrelationsmodell
mit der Zielerkennungskurve übereinstimmt (mittlere absolute
Abweichung, Standard-Abweichung, Spitze-Spitze-Bewe-
gung).
HINWEIS: Wenn Previous Model ausgewählt wird, werden
keine Werte, sondern N/A angezeigt.
Klinisches Benutzerhandbuch Aufl. 1.0 ExacTrac Vero Version 3.5
