IR-Tracking mithilfe implantierter Marker
Nr.
⑥
⑦
⑧
⑨
⑩
⑪
Darstellung des Atemsignals
Während der IR-Tracking-Behandlung beinhaltet die Anzeige des Atemsignals eine Referenz
basierend auf dem Atemsignal, das während der Aufnahme der fluoroskopischen Sequenz
ermittelt wurde, um Änderungen in der Atembewegung des Patienten zu erkennen. Das Live-
Atemsignal wird mit einem grünen Bereich überlagert, um das Maximum und Minimum des
während der fluoroskopischen Sequenz-Aufnahme ermittelten Atemsignals anzuzeigen.
HINWEIS: Falls zutreffend beinhaltet das Atemsignal die Repositionierungskorrektur (d. h. sofern
sich das Atemmuster des Patienten nicht geändert hat, hat das angezeigte Atemsignal nach der
Couch-Korrektur die gleichen Werte wie vor der Repositionierung).
Röntgenüberwachung

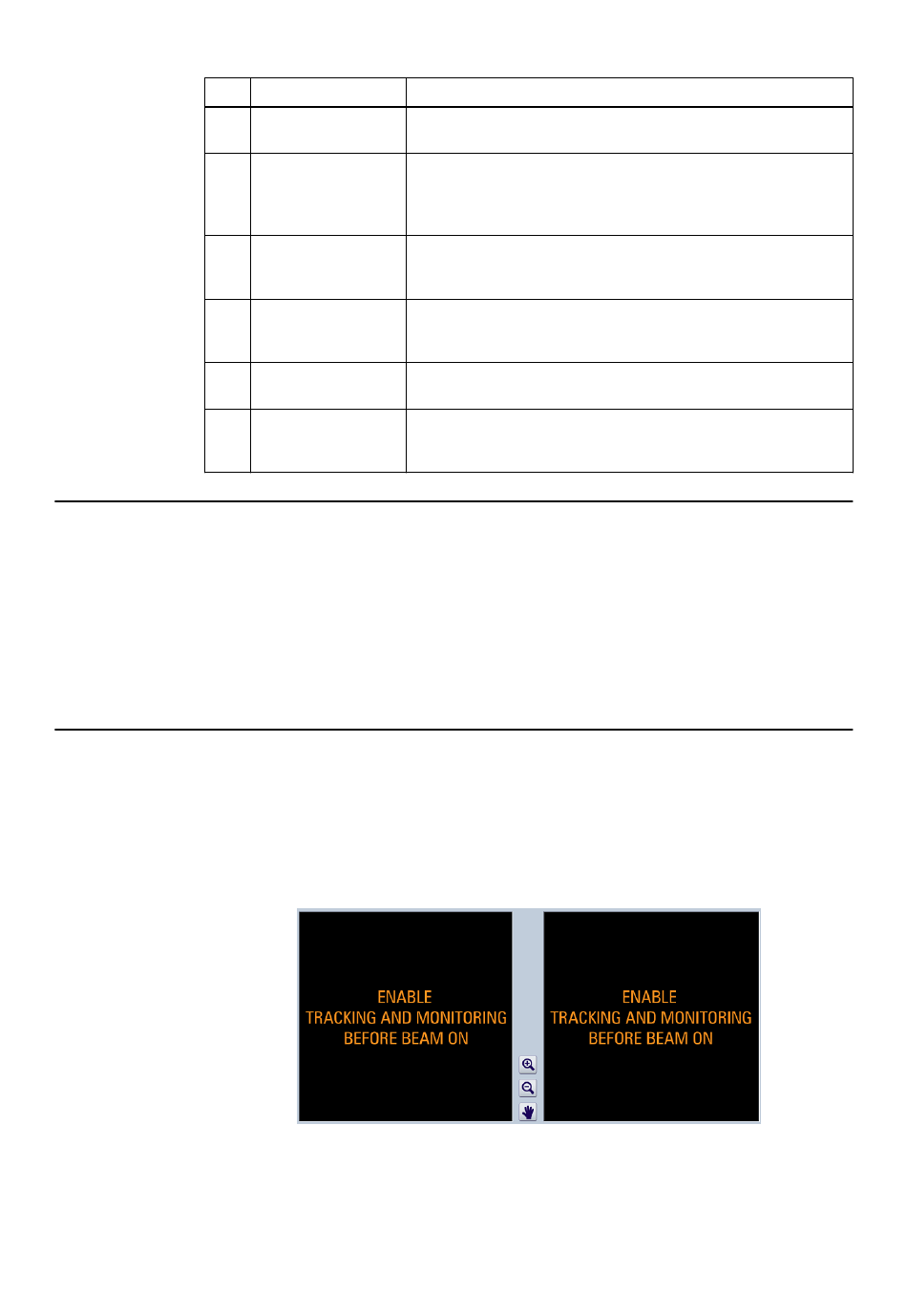

Vor Beginn der Behandlung werden Sie von ExacTrac Vero dazu aufgefordert, das Tracking und
die Röntgenüberwachung zu aktivieren, indem Sie die zutreffende Option am Linearbeschleuniger
auswählen.
HINWEIS: Wenn der Patient repositioniert wurde, können Sie den Behandlungsstrahl nur
einschalten, wenn Sie Röntgenüberwachungsbilder aufgenommen haben, um die Zielposition zu
überprüfen.
Die aufgenommenen Röntgenbilder werden in den Bildansichten angezeigt. Sie können das IR-
Tracking verifizieren, indem Sie die angezeigte Zielposition, das PTV und die implantierten
Marker, die mit Toleranzkreisen umgeben sind, überprüfen, um eine korrekte Behandlung
sicherzustellen:
216
Komponente Beschreibung
Zum Einstellen des Radius der angezeigten Toleranzkreise in den
Tolerance
Bildern und des Schwellenwerts im Abweichungsfenster.
Wenn diese Option aktiviert ist, wird das Bestrahlungsfeld auto-
matisch ausgeschaltet, wenn die Anzahl der Datensatzbeispiele
Automatic Beam Off
über dem Toleranzschwellwert liegt, und wieder eingeschaltet,
wenn sie unter diesem liegt.
Zum Anzeigen des Live-Signals des Atemmusters des Patienten,
Atemsignalansicht seines BPM (Anzahl der Atemzyklen pro Minute) und der Skala
der Fensterhöhe (nicht der Amplitude des Signals) in mm.
Zum Anzeigen der Abweichung der erkannten Zielposition von der
Abweichungsfenster vorhergesagten Position in mm, des Toleranzschwellenwerts und
einer Skala der Fensterhöhe.
Zum Einstellen einer verbesserten Darstellung der aufgenomme-
Contrast
nen Bilder.
Windowing-Histogram- Zum Einstellen der Grauwerteverteilung der Röntgenbilder, um
me für Röntgenbil- die Sichtbarkeit zu verbessern. (Röntgenüberwachung muss
der deaktiviert sein).
Abbildung 86
