ANHANG

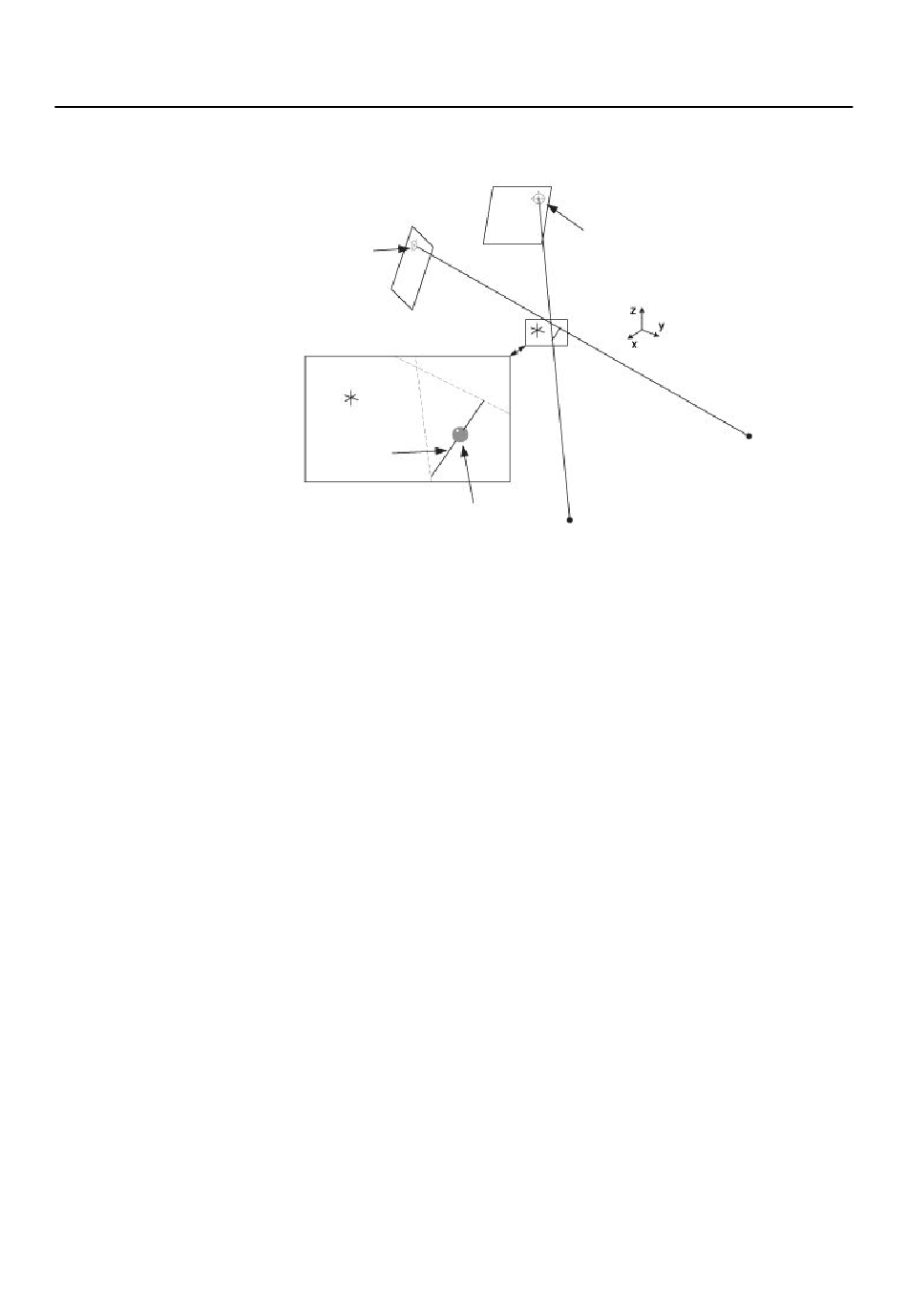

Bestimmung der dreidimensionalen Marker-Position
Nach der Identifizierung der 2D-Marker-Kandidaten werden diese 2D-Marker-Positionen invers in
den dreidimensionalen Raum projiziert. Wenn zwischen beiden Projektionslinien ein Abstand von
1 mm nicht überschritten wird, wird der Mittelpunkt als 3D-Marker-Kandidat akzeptiert (xi
real
, zi
Die Toleranz ist aufgrund potentiell unscharfer Röntgenbilder oder mangelhafter Kalibrierung
erforderlich.
Klinisches Benutzerhandbuch Aufl. 1.0 ExacTrac Vero Version 3.5
Flat Panel 1
Implanted Marker
(u real , v real )
1 1
Isocenter
Minimum
distance
Reconstructed Implanted Marker
real
(x
i
real
).
Flat Panel 2
Implanted Marker
real
(u
2
real real
, y , z )
Tube 2
i i
Abbildung 125
real
, v )
2
Tube 1
real
, yi
