CONE BEAM-CT-KORREKTUR UND -VERIFIKATION
10.3.3
Optionen zur Bildüberlagerung
Allgemeines
Sie können die Überlagerung anpassen, um zu verifizieren, dass die Fusion von CT- und Cone
Beam-CT-Bildern genau ist.

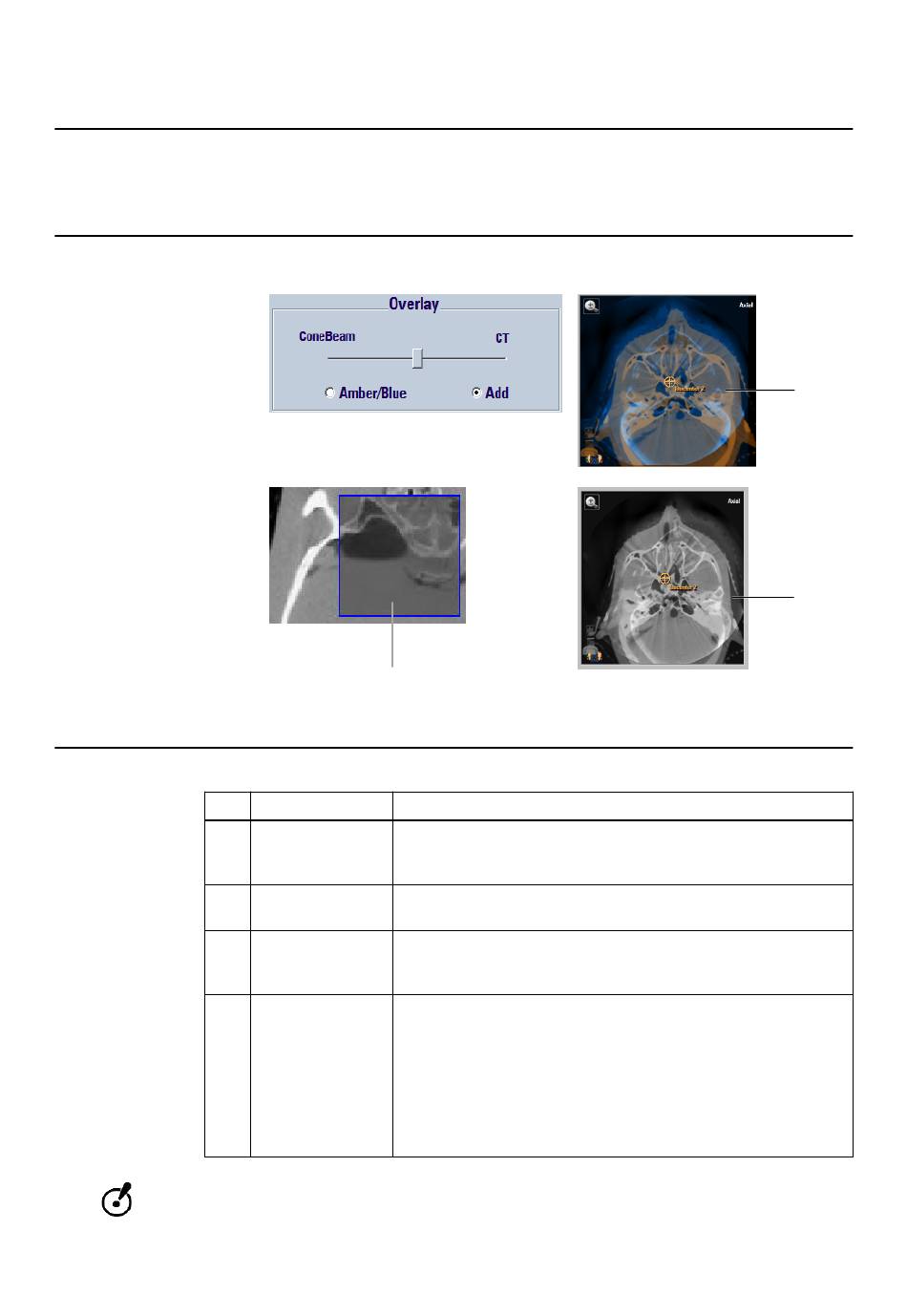

Überlagerungsoptionen
Funktionen zur Bildüberlagerung
Nr.
①
②
③
④
Die Optionen zur Bildüberlagerung müssen zur Überprüfung der Fusionsgenauigkeit in
allen drei Bildansichten verwendet werden, insbesondere wenn die Bilder eine Reihe
ähnlicher Strukturen, wie z. B. Wirbel, enthalten.
Klinisches Benutzerhandbuch Aufl. 1.0 ExacTrac Vero Version 3.5
①
④
Komponente
Beschreibung
Mit dieser Funktion wird die Cone Beam-CT- und CT-Anzeige ange-
ConeBeam → CT
passt, um mehr vom CT-Bild und weniger vom Cone Beam-CT-Bild
oder umgekehrt anzuzeigen.
Mit dieser Funktion wird das Cone Beam-CT-Bild (blau dargestellt)
Amber/Blue
über das CT-Bild (orange dargestellt) gelegt.
Mit dieser Funktion wird das Cone Beam-CT-Bild über das CT-Bild
Add
gelegt. Beide Bilder werden in Graustufen angezeigt. Identische Tei-
le des Bilds werden in Weiß angezeigt.
Mit dieser Funktion wird in der rechten oberen Bildansicht ein Aus-
schnitt des Cone Beam-CT-Bildes zum einfacheren Vergleich über
dem CT-Bild angezeigt.
• Dieser Ausschnitt kann mit gedrückter linker Maustaste beliebig
Spyglass
verschoben werden.
• Außerdem kann die Größe des Ausschnitts verändert werden, in-
dem die Ränder des Ausschnitts mit gedrückter linker Maustaste
verschoben werden.
Abbildung 71
②
③
179
