DYNAMIC TRACKING
Nr.
⑦
⑧
⑨
Aufnehmen des IR-Atemsignals
Schritte
1.
2.
3.
HINWEIS: Wenn bei der Aufnahme des Atemsignals mit dem ExacTrac Marker Pad unlösbare
Mehrdeutigkeiten auftreten, entfernen Sie das Pad und nehmen Sie das Atemsignal des Patienten
mit einzelnen Bodymarkern auf.
Stellen Sie sicher, dass das aufgenommene Atemsignal stabil und verlässlich ist.
Klinisches Benutzerhandbuch Aufl. 1.0 ExacTrac Vero Version 3.5
Komponente
IR-Atemsignal
Skala
BPM

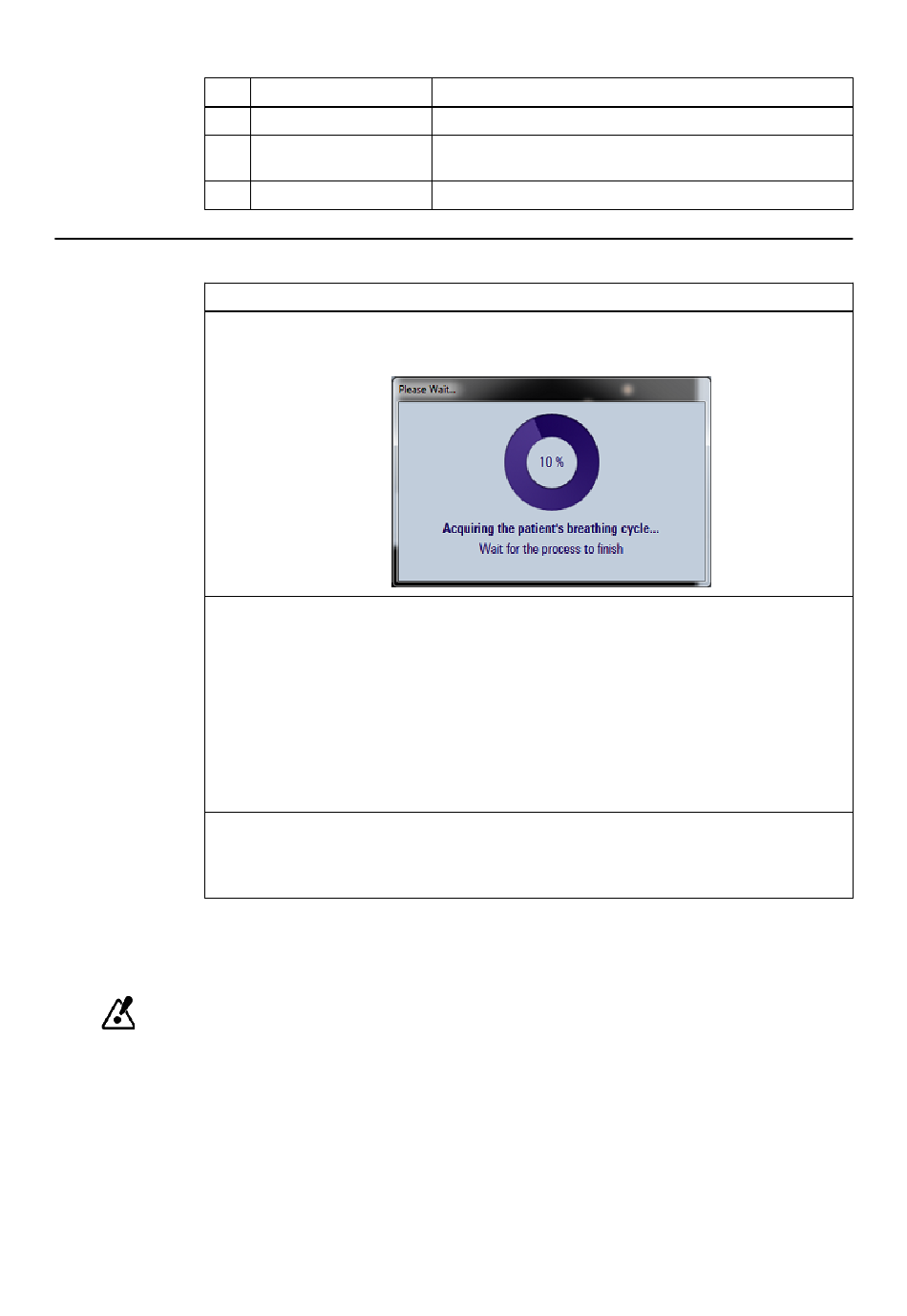

Wenn Sie die Seite zur Aufnahme des Atemsignals des Patienten öffnen, wird die Auf-
nahme automatisch gestartet und ExacTrac Vero beginnt mit der Analyse des Signals,
wie angezeigt:
Sobald das System ein verlässliches Atemmuster erkannt hat, wird es im Bereich IR
Breathing Signal dargestellt und durch den Signalstatus OK gekennzeichnet.
Um während des gesamten Workflows ein stabiles und verlässliches IR-Atemsignal zu
gewährleisten, stellen Sie folgende Punkte sicher:
• Die Bodymarker bewegen sich verlässlich in vertikaler Richtung und weisen keine
Mehrdeutigkeiten auf.
• Der Patient atmet ruhig und regelmäßig.
• Der Patient atmet gleichmäßig während der 4D-Modellerstellung und des IR-Trackings.
• Die erkannte IR-Atemsignalkurve ist glatt und weist keine Lücken auf.
Stellen Sie sicher, dass das aufgenommene Atemsignal stabil und verlässlich ist.
• Wenn Sie mit dem Ergebnis zufrieden sind, klicken Sie Next.
• Wenn das Signal aufgrund einer schlechten Markerkonfiguration oder Mehrdeutigkeiten
etc. nicht erkannt werden konnte, ändern Sie die Markerkonfiguration und drücken Sie
Restart.
Beschreibung
Zeigt das aktuelle Atemmuster des Patienten an.
Gibt die skalierte Fensterhöhe in mm an (nicht die Amplitude
des Signals).
Gibt die Anzahl der Atemzyklen pro Minute an.
