ANFORDERUNGEN AN DIE RÄUMLICHKEITEN
3.3
Übersicht des Behandlungsraums Elekta
Beispielaufbau
Alle wichtigen ExacTrac-Komponenten und Positionen im Bunker sind zur späteren Bezugnahme
mit einer eindeutigen Nummer beschriftet.

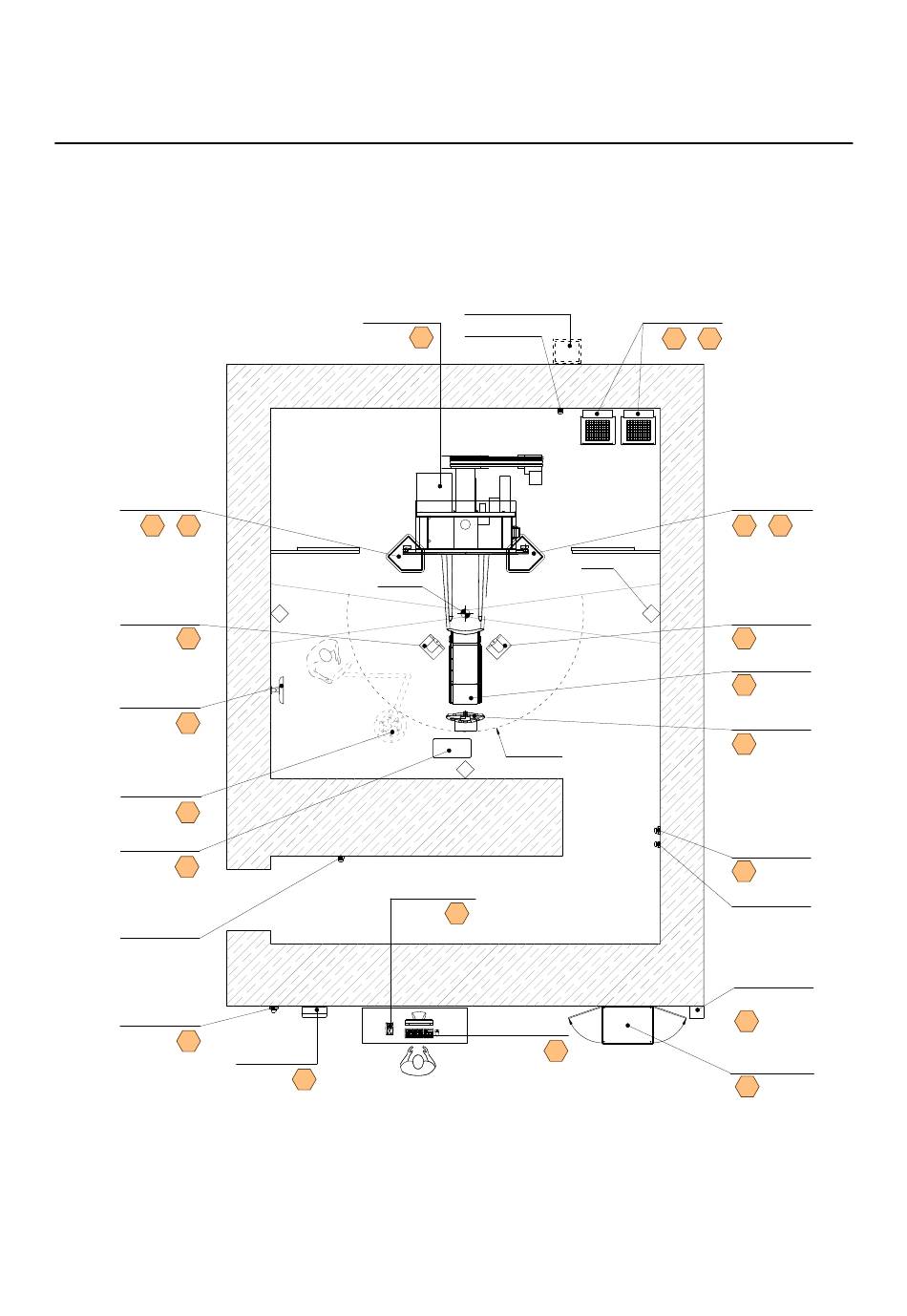

Unten stehende Abbildung zeigt eine Übersicht der Haupt-Systemkomponenten in einem
Behandlungsraum (Abbildung nicht maßstabsgetreu):
Bodengehäuse mit
Röntgenröhre
(links)
2.1a
2.2a
Röntgendetektor
(links)
2.3b
Wandmontierter
Touchscreen-Monitor
(Standard)
1.2
Deckenmontierter
Touchscreen-Monitor
(optional)
1.2
Behandlungsr.-
Stromverteilerkasten
1.3
Not-Aus
Röntgen-
warnleuchte
Kontrollraum-
2.5a
Stromverteilerkasten
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
Gestell & Gantry
Not-Aus
0.0
Isozentrum
L
ExacTrac-Konsole
1.5
Kontrollraum-Arbeitsbereich
Wasserkühlungssystem
Laser
Primärstrahl
Radius 2445
iBeam evo-
Couchtop
L
2.4
1.6
Abbildung 1
Röntgen-
Doppelgenerator
2.0a
2.0b
Bodengehäuse mit
Röntgenröhre
(rechts)
2.1b
2.2b
Röntgendetektor
(rechts)
L
2.3a
Behandlungscouch
0.1
IR- und Video-
Kamerasystem
1.1
Röntgen-
warnleuchte
2.5b
Not-Aus
Netzwerkstecker
(vom Krankenhaus bereitgestellt)
4.0
Computerschrank
1.0
19
