CONE BEAM-CT-KORREKTUR UND -VERIFIKATION
10.3
CT- und Cone Beam-CT-Bildfusion
Allgemeines
Zur Korrektur der aktuellen Patientenposition werden die importierten CT-Scanbilder mit den
aktuellen Cone Beam-CT-Bildern verglichen.
Sich entsprechende Knochenstrukturen werden dann miteinander abgeglichen, um die
erforderliche Korrektur zu berechnen.

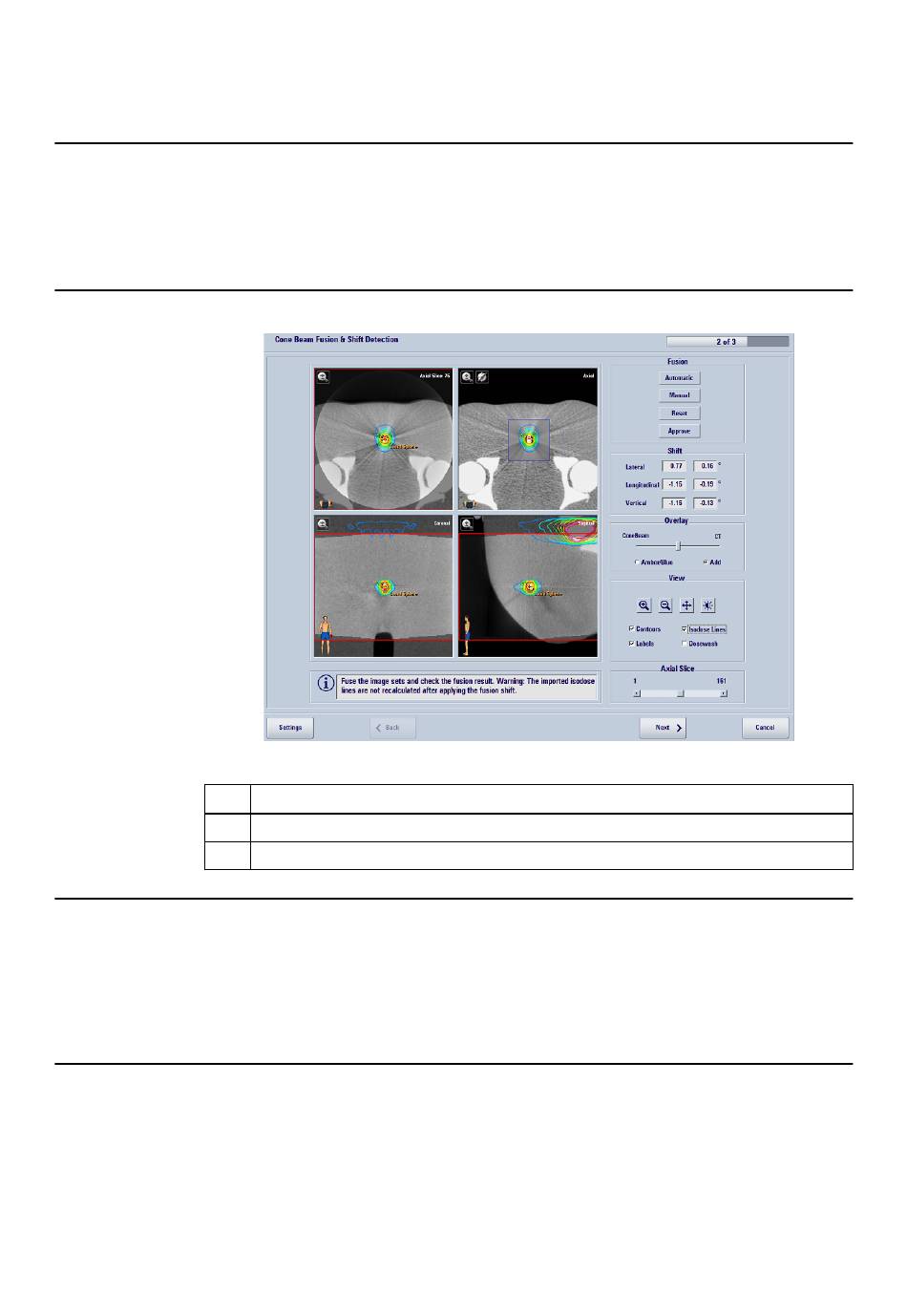

Ansichten „Fusion & Shift Detection"
Nr.
①
②
Bildansichten
Es werden vier Ansichten mit den zu fusionierenden CT- und Cone Beam-CT-Bildern angezeigt.
Jede CT-Schicht wird im selben Blickwinkel wie die entsprechende CBCT-Schichtrekonstruktion
dargestellt. Dies ermöglicht einen exakten Vergleich, und eine Rotation des Patienten kann nicht
versehentlich als translatorischer Fehler fehlinterpretiert werden.
Der definierte relevante Bereich (ROI, siehe Seite 178) wird durch ein rotes Quadrat dargestellt.
Fusionsoptionen
Die Bildanzeige kann mithilfe verschiedener Überlagerungsfunktionen angepasst werden, die
sowohl den Bildvergleich als auch die Überprüfung der Fusion vereinfachen (siehe Seite 179).
Die Bildfusion kann entweder manuell (siehe Seite 181) oder automatisch (siehe Seite 183)
durchgeführt werden.
Ähnliche innere Strukturen können dann abgeglichen werden, um die erforderliche Korrektur zu
berechnen.
Klinisches Benutzerhandbuch Aufl. 1.0 ExacTrac Vero Version 3.5
①
Komponente
Bildfusionsansicht (axial)
Ansicht mit aktivierter Funktion Spyglass
②
Abbildung 67
175
