DYNAMIC TRACKING
11.5 Modellüberprüfung
Allgemeines
Auf der Seite Model Check wird das von ExacTrac Vero erstellte Korrelationsmodell angezeigt.
Das Korrelationsmodell liefert eine Prognose der internen Tumorpositionen basierend auf den IR-
Trackingdaten des Patienten-Atemsignals. Die Parameter des Korrelationsmodells werden durch
Analyse einer Sequenz von IR- und entsprechenden Röntgendatenstichproben definiert.
Auf der Seite Model Check können Sie die mithilfe des Korrelationsmodells berechnete
Zielposition mit dessen tatsächlicher, in der fluoroskopischen Sequenz sichtbaren und erkannten
Position vergleichen.
Korrekte Lokalisierung
Vergewissern Sie sich, dass die Positionen der implantierten Marker und des Ziels in allen Bildern
korrekt lokalisiert wurden. Andernfalls haben Sie folgende Optionen:
• Sie können die Konfiguration der implantierten Marker im CT-Scan ändern und die Erkennung
erneut starten oder
• Sie können zurück zur Röntgenbild-Aufnahme gehen oder
• Sie können zurück zur Aufnahme des Atemsignals gehen

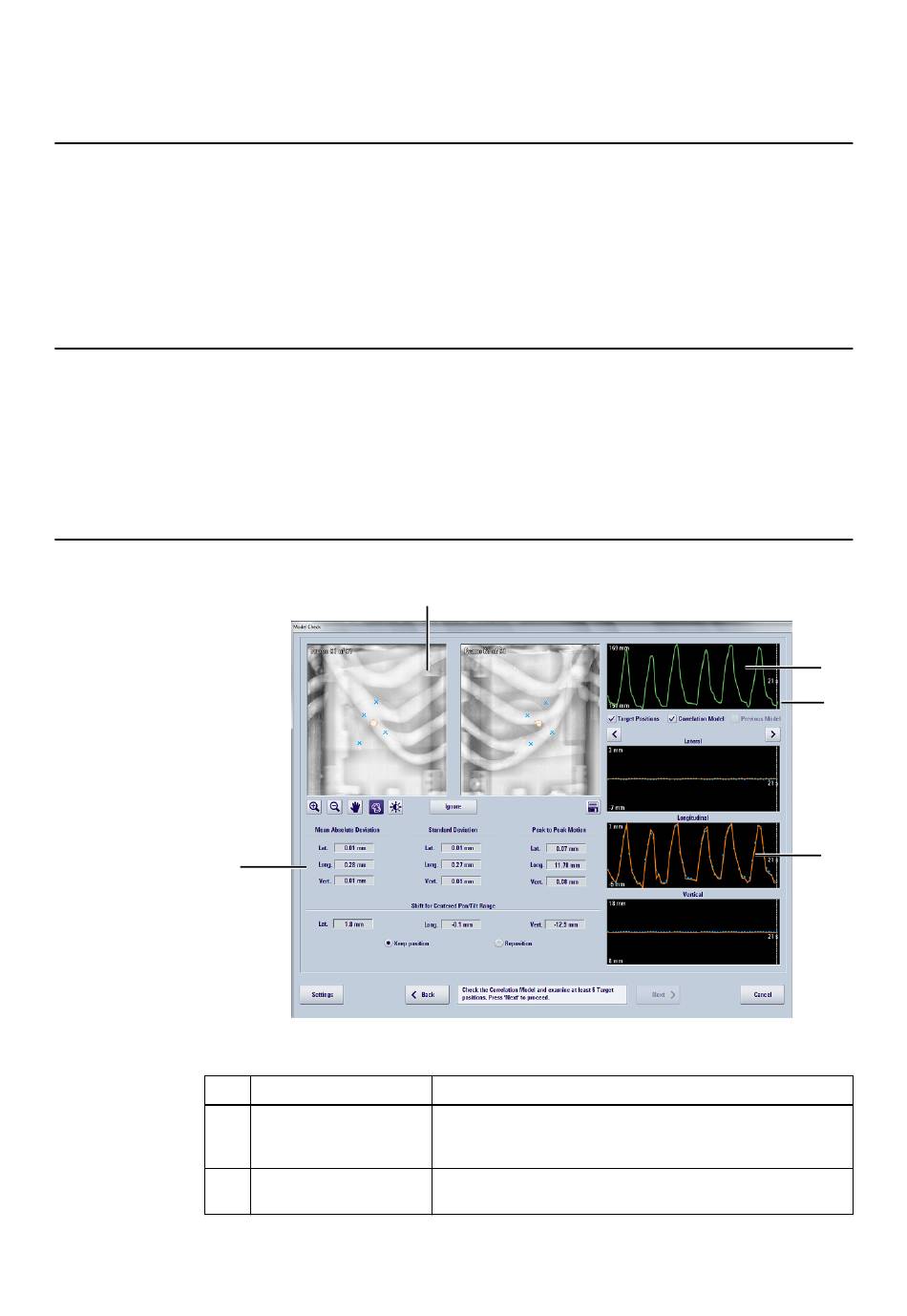

Seite „Model Check"
⑤
Nr.
①
②
Klinisches Benutzerhandbuch Aufl. 1.0 ExacTrac Vero Version 3.5
①
Komponente
Bildansichten
IR-Atemsignal
⑥
Abbildung 79
Beschreibung
Linkes und rechtes Röntgenbild entspricht dem gewählten
Zeitpunkt in der Atemsignalsequenz oder den Bewegungskur-
ven.
Das Atemsignal des Patienten, aufgenommen während der
Röntgenbildaufnahme.
②
③
④
