Modellüberprüfung
Nr.
③
④
⑤
⑥
Prüfen der Röntgenbilder
Das aktuell dargestellte Röntgenbildpaar entspricht einem Zeitpunkt im aufgezeichneten
Atemsignal und demselben Zeitpunkt in der Zielerkennung und den Korrelationsmodellkurven.
Sie können durch die Bildpaare der fluoroskopischen Sequenz blättern, in denen auch die
erkannten implantierten Marker und die erkannten Zielpositionen angezeigt werden. Blättern
können Sie anhand der Schieberegler auf der Atemkurve oder durch Auswahl eines Punkts auf
den Kurven der erkannten Zielpositionen:

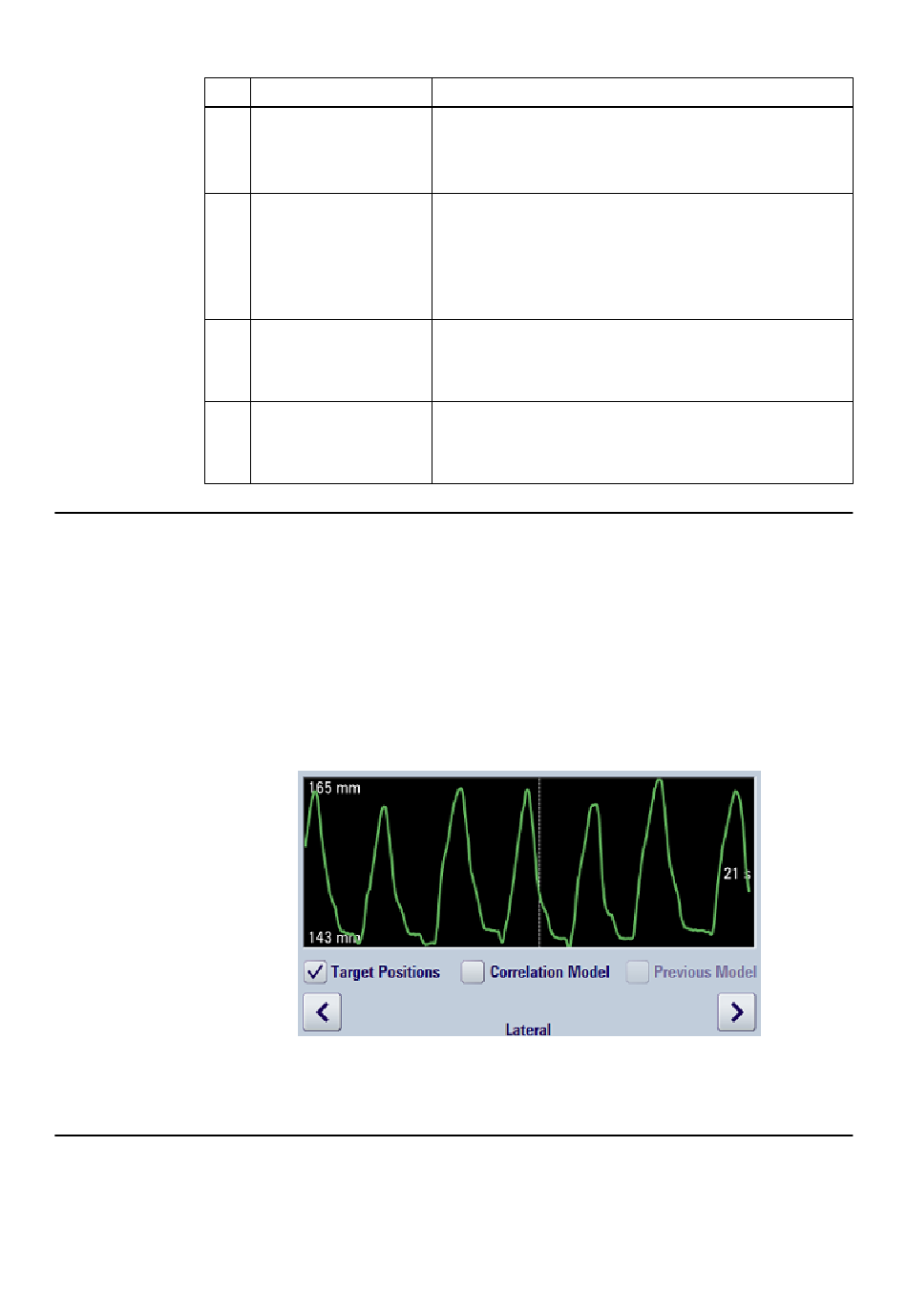

Eine weiße, gestrichelte Linie ① zeigt den Zeitpunkt im Signal an, auf den sich das Bildpaar
bezieht.
Um ein anderes Bildpaar anzuzeigen, verschieben Sie die weiße, gestrichelte Linie oder klicken
Sie auf einen anderen Punkt in der Atemsignalsequenz. Es wird dann das Bildpaar dieses
Zeitpunktes angezeigt.
Klicken Sie auf die Pfeilschaltflächen ②, um vor oder zurück durch die Röntgenbildpaare zu
blättern.
Zielerkennung mithilfe implantierter Marker
Die Zielstrukturen werden in der fluoroskopischen Bildsequenz lokalisiert, indem, wie in den
Einstellungen definiert, automatisch nach implantierten kurzen oder langen Markern gesucht wird.
206
Komponente
Skala
Kurven im Verhältnis zum
Atemsignal
(angezeigt in lateraler,
vertikaler und longitudina-
ler Richtung)
Mean Absolute Deviation,
Standard Deviation, Peak
to Peak Motion
Shift for Centered Pan/Tilt
Range
②
Beschreibung
• X-Achse: zeigt die Aufnahmezeit der fluoroskopischen Se-
quenz in Sekunden an.
• Y-Achse: gibt die Höhe des skalierten Fensters (nicht die
Amplitude des Signals) in mm an.
Target Detection Curve: zeigt die Zielpositionen an wie Sie
in der fluoroskopischen Sequenz detektiert wurden.
Correlation Model Curve: zeigt die Zielpositionen an wie Sie
anhand des Korrelationsmodells berechnet wurden.
Sie können eine Kurve ausblenden, indem Sie das entspre-
chende Kontrollkästchen deaktivieren.
Statistiken, die angeben, wie genau das Korrelationsmodell
mit der Zielerkennungskurve übereinstimmt (mittlere absolute
Abweichung, Standard-Abweichung, Spitze-Spitze-Bewe-
gung).
Wählen Sie, ob Sie die Zielposition in die Mitte des Verkip-
pungsbereichs des MHI-TM2000-Gantrykopfes bewegen
möchten oder ob die Couch in der aktuellen Position bleiben
soll.
①
Abbildung 80
Klinisches Benutzerhandbuch Aufl. 1.0 ExacTrac Vero Version 3.5
②
