ÜBERBLICK ÜBER DIE HARDWARE

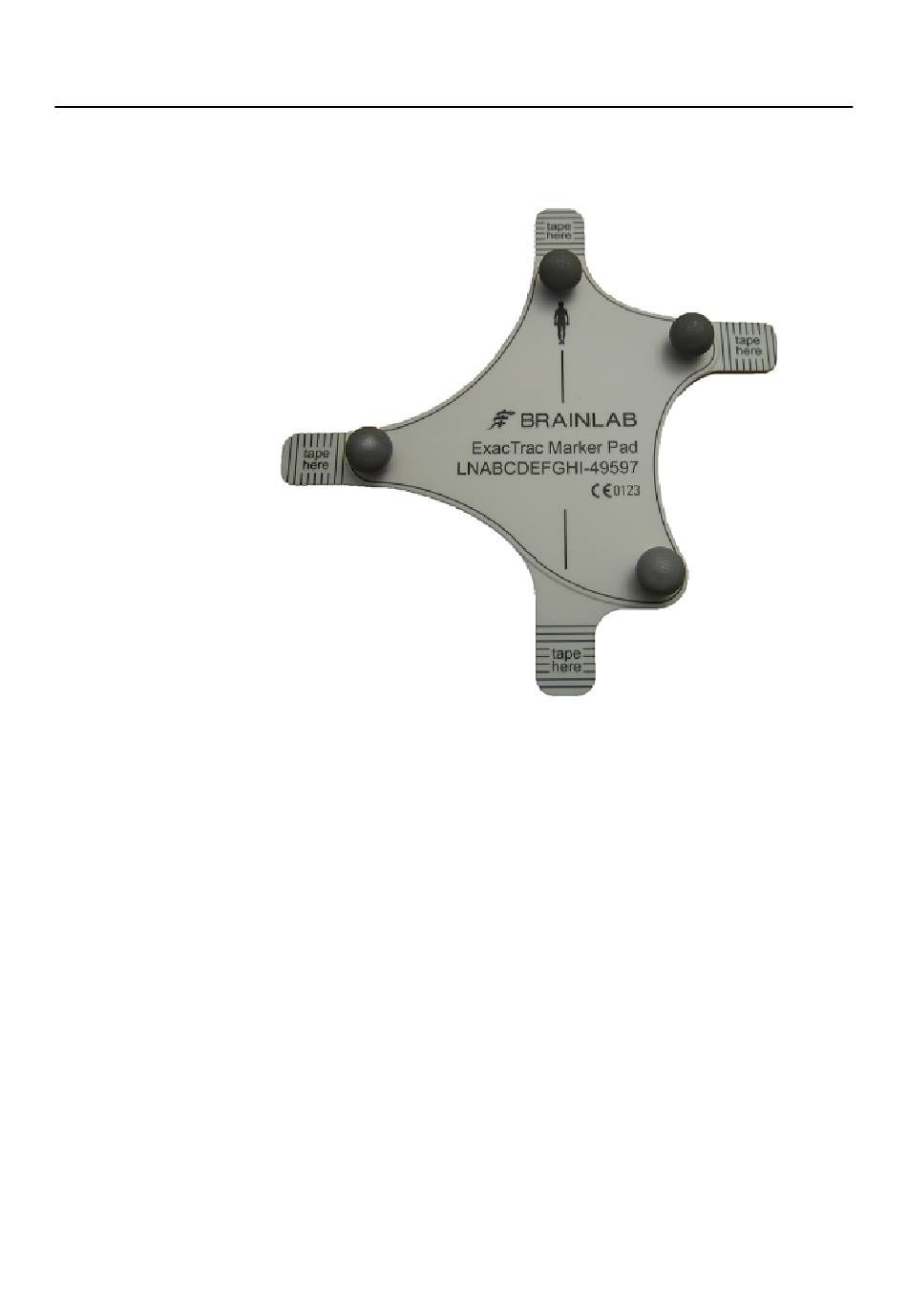

ExacTrac Marker Pad
Das ExacTrac Marker Pad ist ein Silikon-Pad mit einer vordefinierten IR-Marker-Geometrie, das
auf dem Bauch des Patienten angebracht werden kann. Die Markerkugeln am Pad werden von
der Infrarotkamera erfasst, um die Atembewegung des Patienten aufzuzeichnen.
Das Marker Pad wird für die statische Positionierung beim Dynamic Tracking verwendet und
ermöglicht anschließend die Aufnahme des Atemsignals.
Das Silikon des ExacTrac Marker Pads hat eine durchschnittliche Dicke von 2 mm, was 2,2 mm
Wasser entspricht. Basierend auf den Bestrahlungsmodalitäten und -parametern sollte in jedem
einzelnen Fall entschieden werden, ob das ExacTrac Marker Pad für die Behandlung geeignet
ist. Allgemein empfiehlt Brainlab, nicht direkt durch das Pad zu bestrahlen.
Klinisches Benutzerhandbuch Aufl. 1.0 ExacTrac Vero Version 3.5
Abbildung 8
39
