Brainlab EXACTRAC VERO Benutzerhandbuch Seite 106

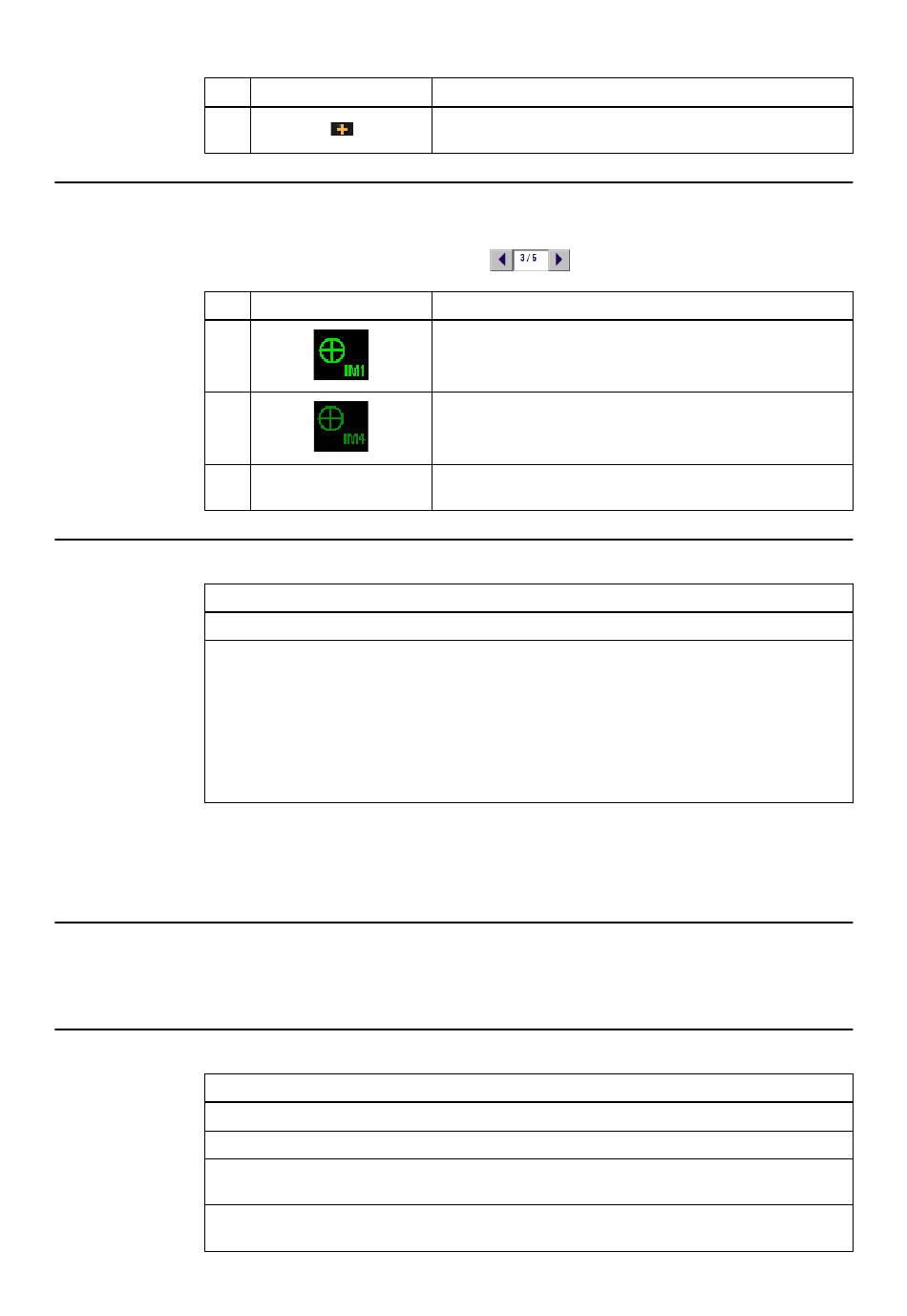

Positionen implantierter Marker
Nr.
②
Blättern durch vorhandene Marker
Mit den Pfeilschaltflächen können Sie durch die vorhandenen implantierten Marker blättern.
Nr.
③
④
⑤
Hinzufügen von Markern
Schritte
1.
2.
HINWEIS: Bei Auswahl des langen Markertyps wird der Abstand zwischen den definierten
Marker-Endpunkten im CT-Bild berechnet und angezeigt ⑥. Um zu verifizieren, ob die Marker-
Endpunkte präzise gesetzt sind, vergleichen Sie die angezeigte Markerlänge mit der tatsächlichen
Länge.
Löschen von Markern
Drücken Sie Delete, um den aktuell ausgewählten implantierten Marker aus den Bilddaten zu
löschen.
Ändern der Position eines Markers
Schritte
1.
2.
3.
4.
106
Komponente
Komponente
Coordinates of IM2
Wählen Sie im Bereich Implanted Marker Type den jeweiligen Markertyp aus.
Drücken Sie Add, um am Schnittpunkt des Fadenkreuzes einen neuen Marker einzufü-
gen:
• Short (midpoint used): Wenn kugelförmige oder zylindrische implantierte Marker mit
einer maximalen Länge von 5 mm verwendet werden, positionieren Sie die eingefügte
Markierung in der Mitte des im Scanbild dargestellten implantierten Markers.
• Long (both endpoints used): Wenn die Marker eine Länge von über 5 mm haben,
müssen Sie an beiden Endpunkten des im Scanbild dargestellten implantierten Markers
eine Markierung einfügen.
Wählen Sie mithilfe der Pfeilschaltflächen den Marker aus, der verschoben werden soll.
Drücken Sie Change Markers.
Bewegen Sie den Mauszeiger auf den Marker in der Bildansicht. Dieser wird daraufhin
hervorgehoben.
Verschieben Sie den Marker mit gedrückter linker Maustaste an die gewünschte Position
in der Bildansicht.
Beschreibung
Die anderen Isozentren werden nur als orangefarbene Kreuze
dargestellt.
Beschreibung
Der aktuell ausgewählte implantierte Marker wird hellgrün dar-
gestellt und ist mit einer Marker-ID gekennzeichnet.
Die anderen implantierten Marker werden als dunkelgrüne
Kreise mit einem Kreuz in der Mitte dargestellt und sind eben-
falls mit einer Marker-ID versehen.
Die Koordinaten des aktuell ausgewählten implantierten Mar-
kers werden angezeigt.
Klinisches Benutzerhandbuch Aufl. 1.0 ExacTrac Vero Version 3.5
