VLT® AQUA Drive FC 202
Beispiele für
Bedienungsanleitung
Anschlusskonfigurationen
Leistung

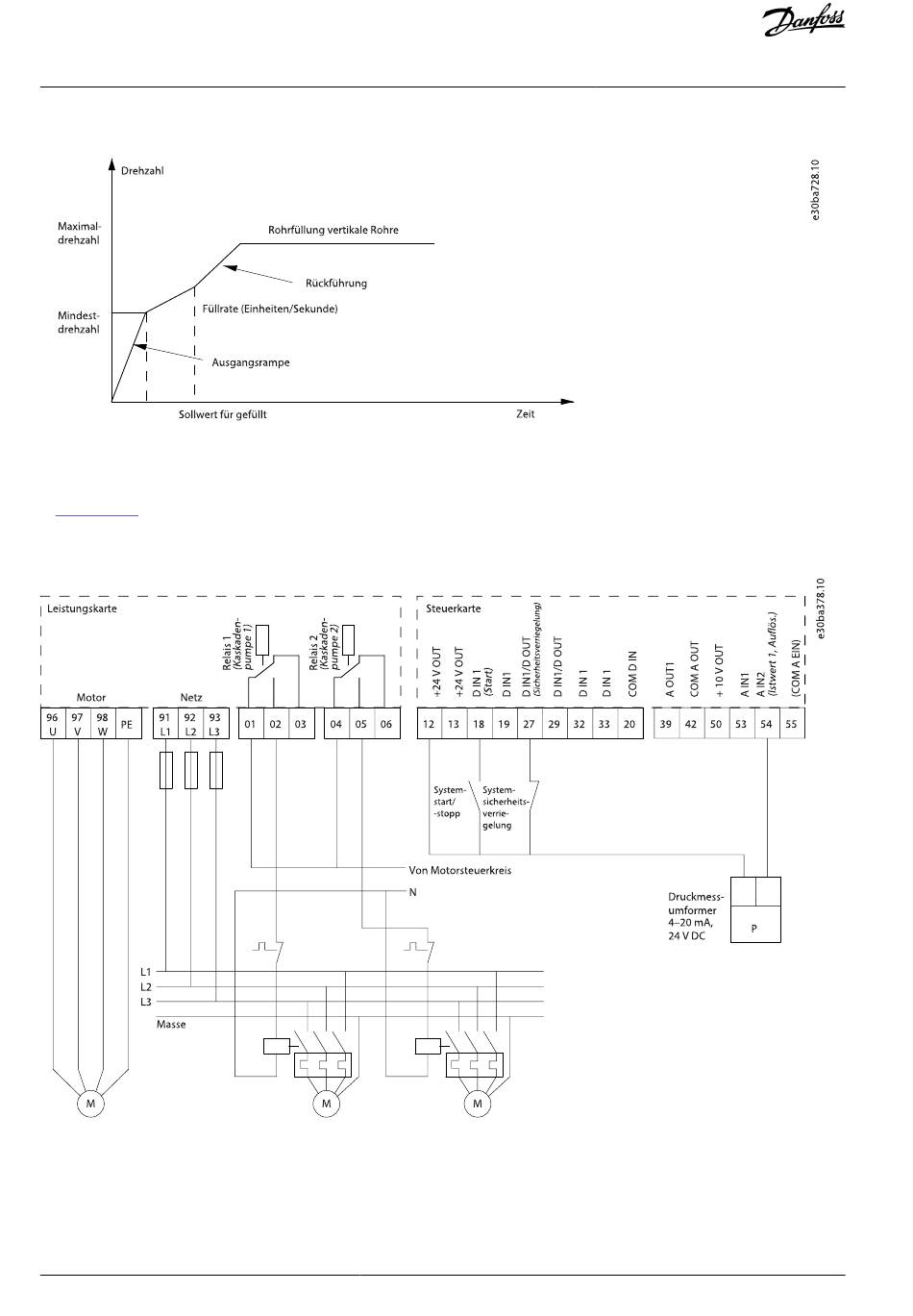

Abbildung 44: Leistungskurve für den Rohrfüllmodus
7.1.13 Anschlusskonfiguration für einen Kaskadenregler
In
Abbildung 45
findet sich ein Beispiel mit dem integrierten Basis-Kaskadenregler mit einer Pumpe mit variabler Drehzahl (Füh-
rungspumpe) und zwei Pumpen mit konstanter Drehzahl, einem 4–20 mA-Messumformer sowie Sicherheitsverriegelung des Sys-
tems.
Abbildung 45: Schaltbild für Kaskadenregler
