12.9 Verkabelungskonfiguration für einen Kaskadenregler

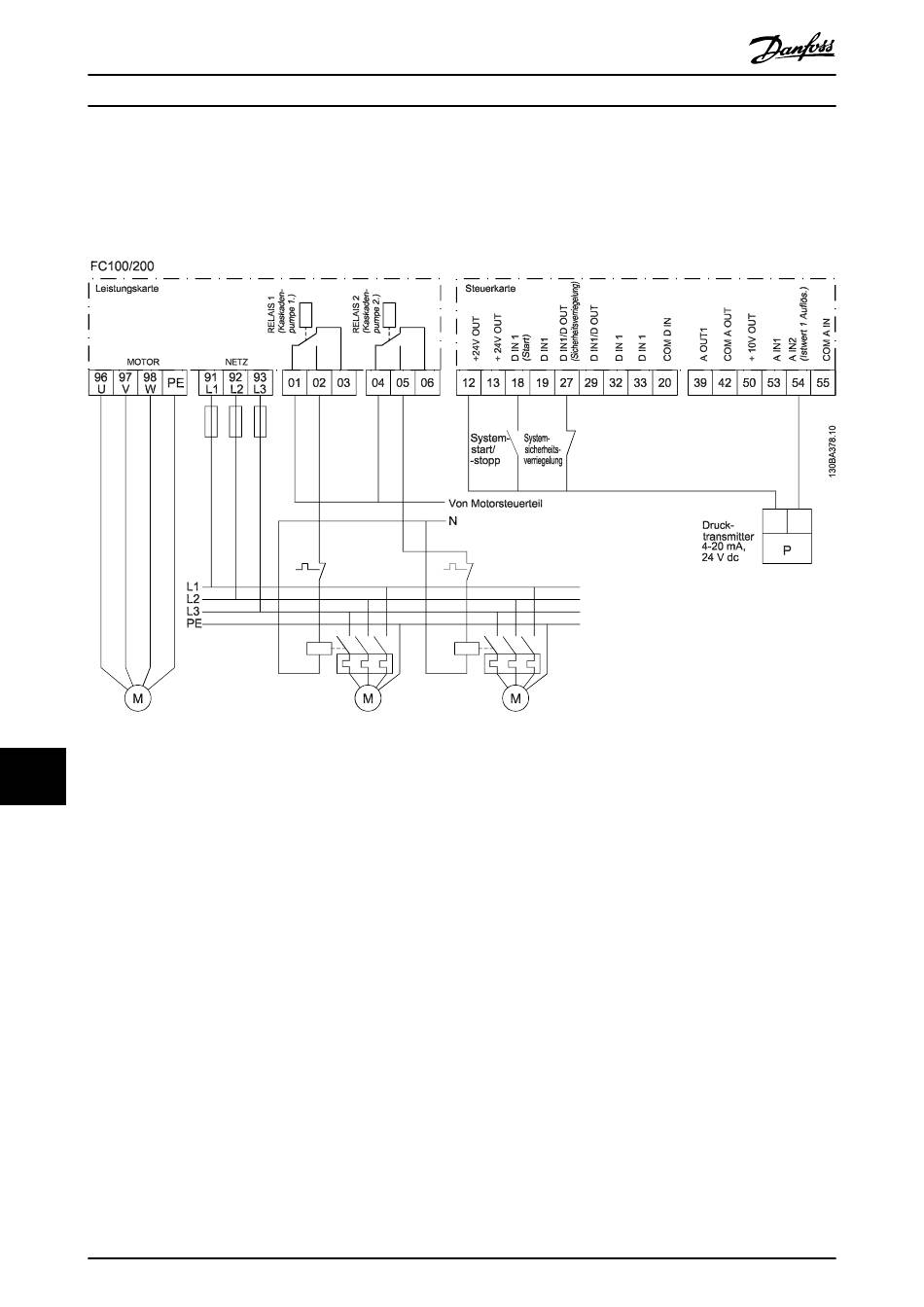

Abbildung 12.4 zeigt ein Beispiel für einen einfachen Kaskadenregler mit einer Pumpe mit variabler Drehzahl
(Führungspumpe) und zwei Pumpen mit konstanter Drehzahl, einem 4–20-mA-Messumformer sowie Sicherheitsverriegelung
des Systems.
Abbildung 12.4 Schaltbild für Kaskadenregler
