Anwendungsbeispiele
VLT
HVAC Drive FC 102
12.9 Anschlusskonfiguration für einen Kaskadenregler

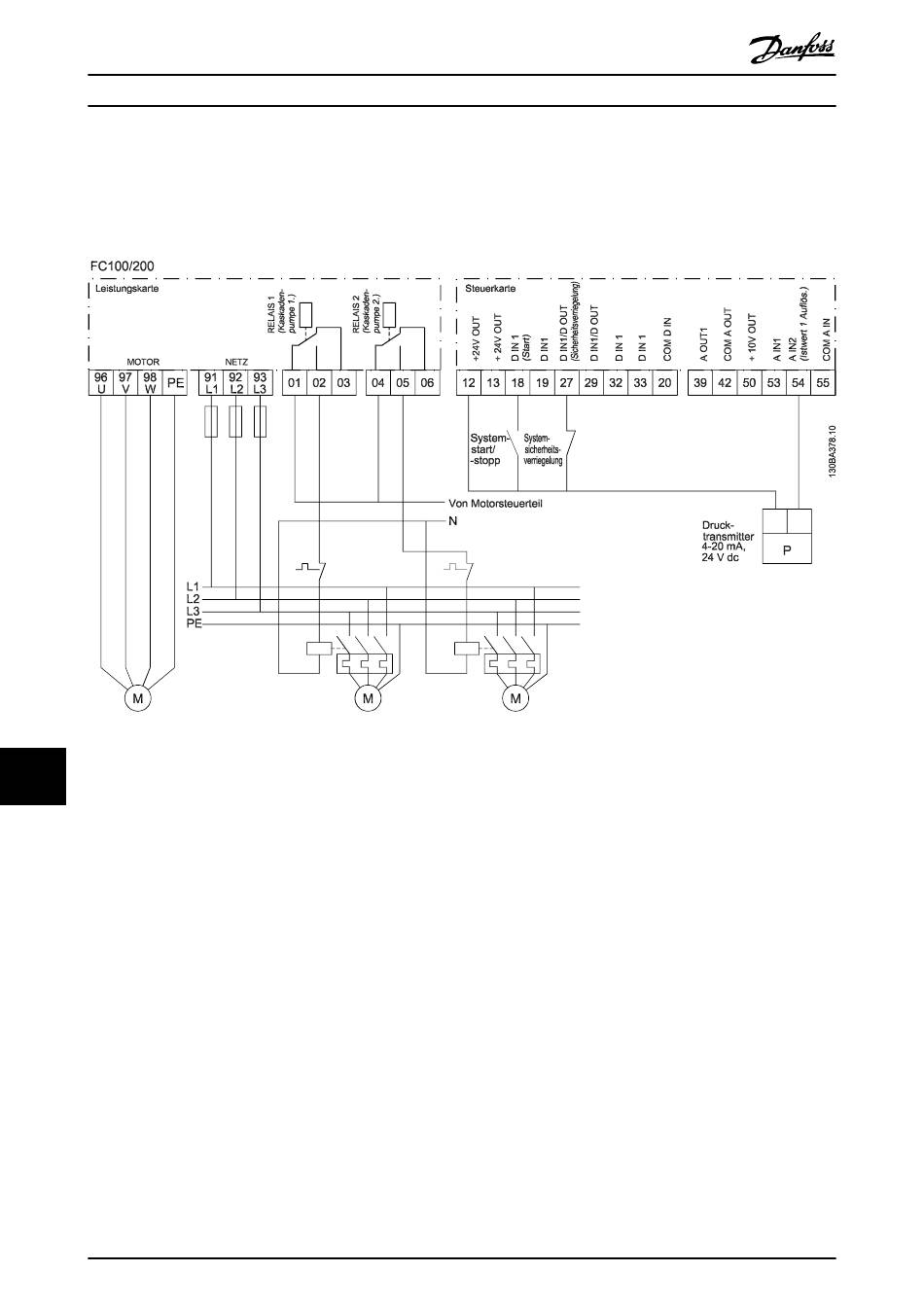

Abbildung 12.4 zeigt ein Beispiel für einen einfachen Kaskadenregler mit einer Pumpe mit variabler Drehzahl
(Führungspumpe) und zwei Pumpen mit konstanter Drehzahl, einem 4–20-mA-Messumformer sowie Sicherheitsverriegelung
des Systems.
Abbildung 12.4 Schaltbild für Kaskadenregler
12
12
126
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
MG16Z103
