Anwendungsbeispiele

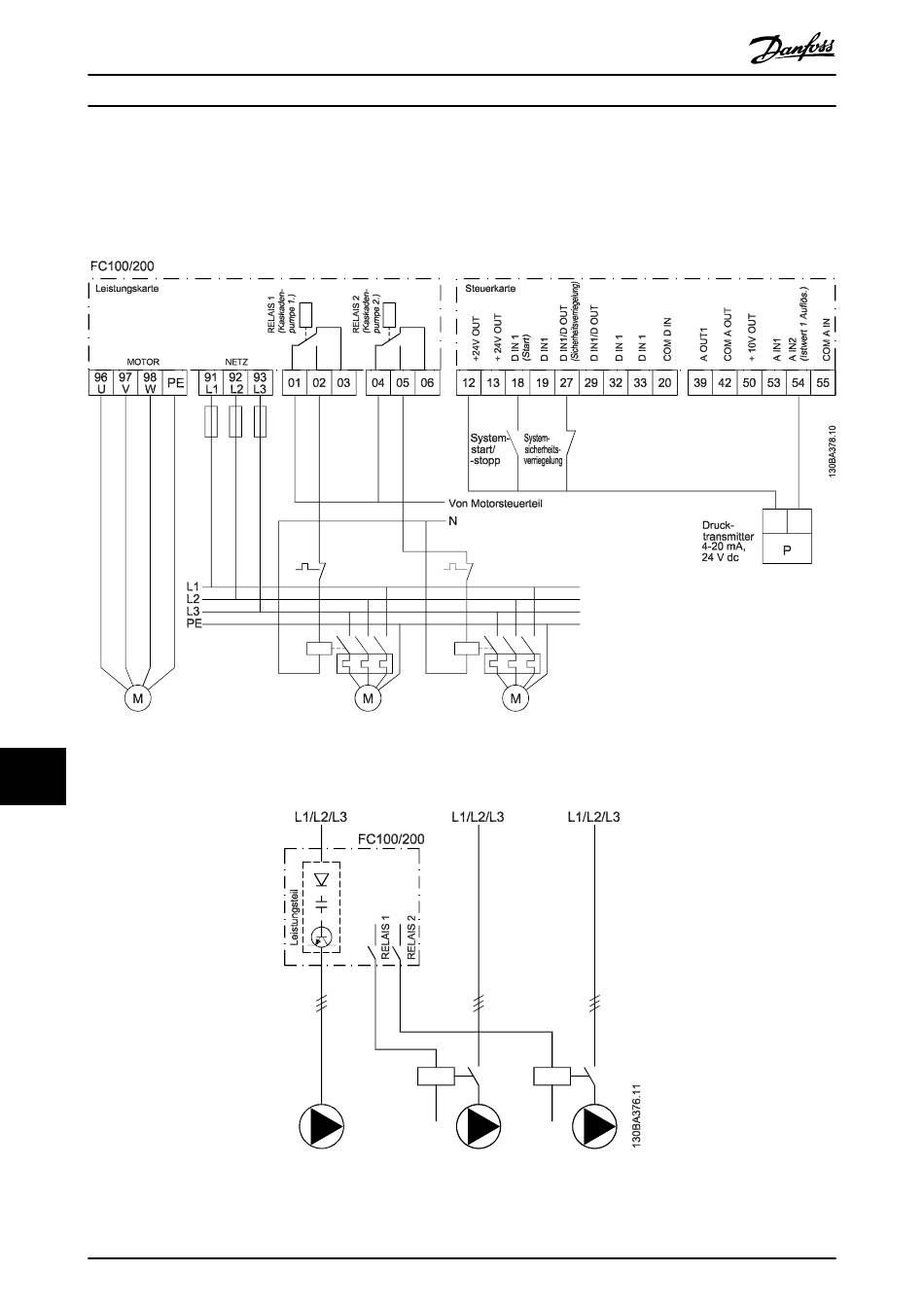

12.11 Verkabelungskonfiguration für einen Kaskadenregler
Abbildung 12.6 zeigt ein Beispiel für einen einfachen Kaskadenregler mit einer Pumpe mit variabler Drehzahl
(Führungspumpe) und zwei Pumpen mit konstanter Drehzahl, einem 4–20-mA-Messumformer sowie Sicherheitsverriegelung
des Systems.
Abbildung 12.6 Schaltbild für Kaskadenregler
12 12
12.12 Anschlussbeispiel für eine Pumpe mit konstanter/variabler Drehzahl
Abbildung 12.7 Schaltbild für Pumpe mit konstanter/variabler Drehzahl
122
®
