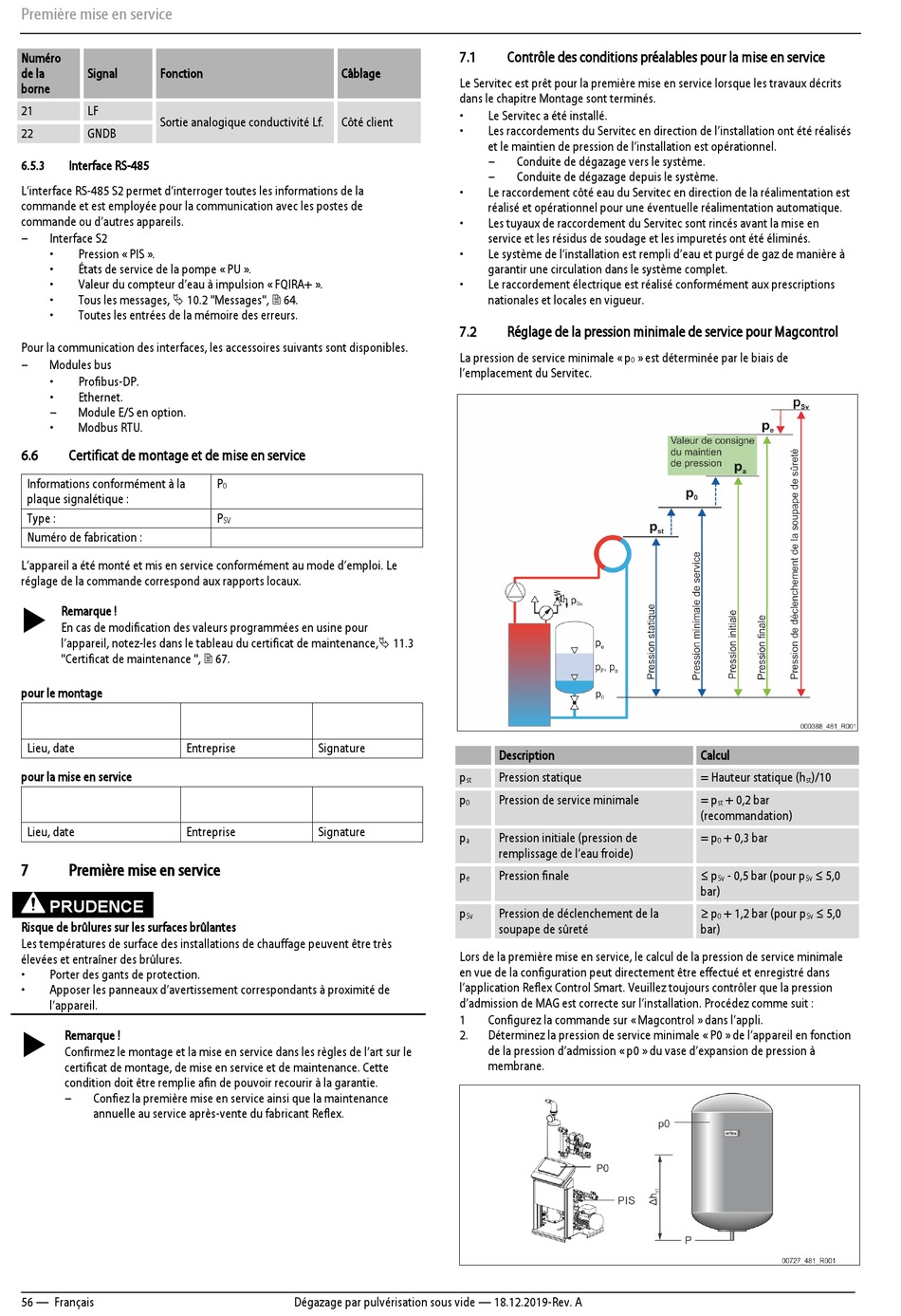

Première mise en service
Numéro
de la Signal Fonction
borne
21 LF
Sortie analogique conductivité Lf.
22 GNDB
6.5.3

Interface RS-485

L'interface RS-485 S2 permet d'interroger toutes les informations de la
commande et est employée pour la communication avec les postes de
commande ou d'autres appareils.
– Interface S2
• Pression « PIS ».
• États de service de la pompe « PU ».
• Valeur du compteur d'eau à impulsion « FQIRA+ ».
• Tous les messages,  10.2 "Messages",  64.
• Toutes les entrées de la mémoire des erreurs.
Pour la communication des interfaces, les accessoires suivants sont disponibles.
– Modules bus
• Profibus-DP.
• Ethernet.
– Module E/S en option.
• Modbus RTU.
6.6

Certificat de montage et de mise en service

Informations conformément à la
plaque signalétique :
Type :
Numéro de fabrication :
L'appareil a été monté et mis en service conformément au mode d'emploi. Le
réglage de la commande correspond aux rapports locaux.
 Remarque !
En cas de modification des valeurs programmées en usine pour
l'appareil, notez-les dans le tableau du certificat de maintenance, 11.3
"Certificat de maintenance ",  67.
pour le montage
Lieu, date Entreprise
pour la mise en service
Lieu, date Entreprise
7 Première mise en service
PRUDENCE
Risque de brûlures sur les surfaces brûlantes
Les températures de surface des installations de chauffage peuvent être très
élevées et entraîner des brûlures.
• Porter des gants de protection.
• Apposer les panneaux d'avertissement correspondants à proximité de
l'appareil.
 Remarque !
Confirmez le montage et la mise en service dans les règles de l'art sur le
certificat de montage, de mise en service et de maintenance. Cette
condition doit être remplie afin de pouvoir recourir à la garantie.
– Confiez la première mise en service ainsi que la maintenance
annuelle au service après-vente du fabricant Reflex.
56 — Français
Câblage
Côté client
P
0
P
SV
Signature
Signature
Dégazage par pulvérisation sous vide — 18.12.2019-Rev. A
7.1 Contrôle des conditions préalables pour la mise en service
Le Servitec est prêt pour la première mise en service lorsque les travaux décrits
dans le chapitre Montage sont terminés.
• Le Servitec a été installé.
• Les raccordements du Servitec en direction de l'installation ont été réalisés
et le maintien de pression de l'installation est opérationnel.
– Conduite de dégazage vers le système.
– Conduite de dégazage depuis le système.
• Le raccordement côté eau du Servitec en direction de la réalimentation est
réalisé et opérationnel pour une éventuelle réalimentation automatique.
• Les tuyaux de raccordement du Servitec sont rincés avant la mise en
service et les résidus de soudage et les impuretés ont été éliminés.
• Le système de l'installation est rempli d'eau et purgé de gaz de manière à
garantir une circulation dans le système complet.
• Le raccordement électrique est réalisé conformément aux prescriptions
nationales et locales en vigueur.
7.2 Réglage de la pression minimale de service pour Magcontrol
La pression de service minimale « p
l'emplacement du Servitec.
Description
p Pression statique
st
p Pression de service minimale
0
p Pression initiale (pression de
a
remplissage de l'eau froide)
p Pression finale
e
p Pression de déclenchement de la
Sv
soupape de sûreté
Lors de la première mise en service, le calcul de la pression de service minimale
en vue de la configuration peut directement être effectué et enregistré dans
l'application Reflex Control Smart. Veuillez toujours contrôler que la pression
d'admission de MAG est correcte sur l'installation. Procédez comme suit :
1 Configurez la commande sur « Magcontrol » dans l'appli.
2. Déterminez la pression de service minimale « P0 » de l'appareil en fonction
de la pression d'admission « p0 » du vase d'expansion de pression à
membrane.
» est déterminée par le biais de
0
Calcul
= Hauteur statique (h
= p + 0,2 bar
st
(recommandation)
= p + 0,3 bar
0
≤ p - 0,5 bar (pour p
Sv
bar)
≥ p + 1,2 bar (pour p
0
bar)
)/10
st
≤ 5,0
Sv
≤ 5,0
Sv
