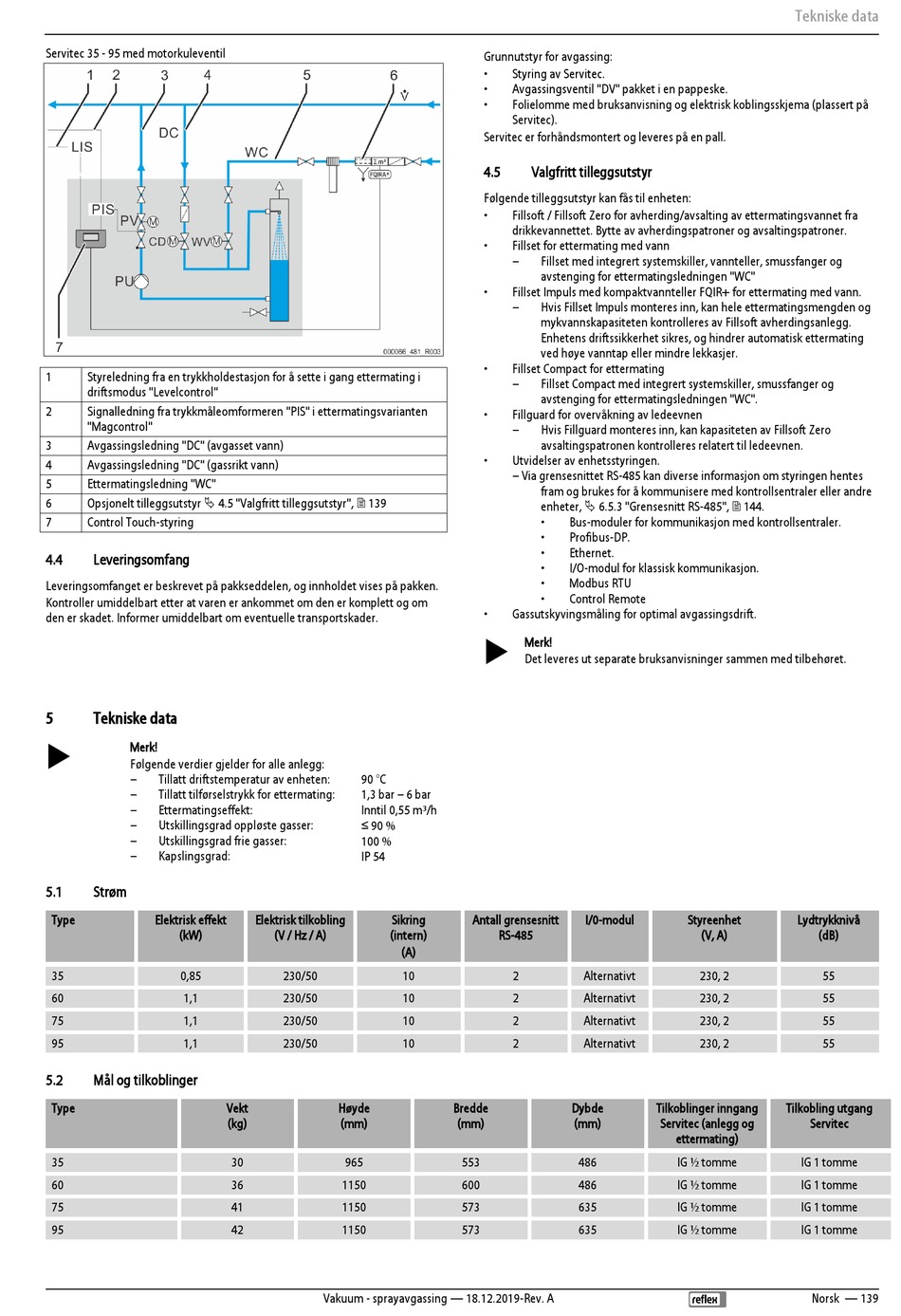

Servitec 35 - 95 med motorkuleventil
1
Styreledning fra en trykkholdestasjon for å sette i gang ettermating i
driftsmodus "Levelcontrol"
2
Signalledning fra trykkmåleomformeren "PIS" i ettermatingsvarianten
"Magcontrol"
3
Avgassingsledning "DC" (avgasset vann)
4
Avgassingsledning "DC" (gassrikt vann)
5
Ettermatingsledning "WC"
6
Opsjonelt tilleggsutstyr  4.5 "Valgfritt tilleggsutstyr",  139
7
Control Touch-styring
4.4

Leveringsomfang

Leveringsomfanget er beskrevet på pakkseddelen, og innholdet vises på pakken.
Kontroller umiddelbart etter at varen er ankommet om den er komplett og om
den er skadet. Informer umiddelbart om eventuelle transportskader.
5

Tekniske data

Merk!
Følgende verdier gjelder for alle anlegg:
Tillatt driftstemperatur av enheten:
Tillatt tilførselstrykk for ettermating:
Ettermatingseffekt:
Utskillingsgrad oppløste gasser:
Utskillingsgrad frie gasser:
Kapslingsgrad:
5.1
Strøm
Type
Elektrisk effekt
(kW)
35
0,85
60
1,1
75
1,1
95
1,1
5.2
Mål og tilkoblinger
Type
35
60
75
95
90 °C
1,3 bar – 6 bar
Inntil 0,55 m³/h
≤ 90 %
100 %
IP 54
Elektrisk tilkobling
Sikring
(V / Hz / A)
(intern)
230/50
230/50
230/50
230/50
Vekt
Høyde
(kg)
(mm)
30
965
36
1150
41
1150
42
1150
Vakuum - sprayavgassing — 18.12.2019-Rev. A
Grunnutstyr for avgassing:
Styring av Servitec.
Avgassingsventil "DV" pakket i en pappeske.
Folielomme med bruksanvisning og elektrisk koblingsskjema (plassert på
Servitec).
Servitec er forhåndsmontert og leveres på en pall.
4.5

Valgfritt tilleggsutstyr

Følgende tilleggsutstyr kan fås til enheten:
Fillsoft / Fillsoft Zero for avherding/avsalting av ettermatingsvannet fra
drikkevannettet. Bytte av avherdingspatroner og avsaltingspatroner.
Fillset for ettermating med vann
Fillset med integrert systemskiller, vannteller, smussfanger og
avstenging for ettermatingsledningen "WC"
Fillset Impuls med kompaktvannteller FQIR+ for ettermating med vann.
Hvis Fillset Impuls monteres inn, kan hele ettermatingsmengden og
mykvannskapasiteten kontrolleres av Fillsoft avherdingsanlegg.
Enhetens driftssikkerhet sikres, og hindrer automatisk ettermating
ved høye vanntap eller mindre lekkasjer.
Fillset Compact for ettermating
Fillset Compact med integrert systemskiller, smussfanger og
avstenging for ettermatingsledningen "WC".
Fillguard for overvåkning av ledeevnen
Hvis Fillguard monteres inn, kan kapasiteten av Fillsoft Zero
avsaltingspatronen kontrolleres relatert til ledeevnen.
Utvidelser av enhetsstyringen.
– Via grensesnittet RS-485 kan diverse informasjon om styringen hentes
fram og brukes for å kommunisere med kontrollsentraler eller andre
enheter,  6.5.3 "Grensesnitt RS-485",  144.
Bus-moduler for kommunikasjon med kontrollsentraler.
Profibus-DP.
Ethernet.
I/O-modul for klassisk kommunikasjon.
Modbus RTU
Control Remote
Gassutskyvingsmåling for optimal avgassingsdrift.
Merk!
Det leveres ut separate bruksanvisninger sammen med tilbehøret.
Antall grensesnitt
RS-485
(A)
10
2
10
2
10
2
10
2
Bredde
Dybde
(mm)
553
600
573
573
I/0-modul
Styreenhet
(V, A)
Alternativt
230, 2
Alternativt
230, 2
Alternativt
230, 2
Alternativt
230, 2
Tilkoblinger inngang
(mm)
Servitec (anlegg og
ettermating)
486
IG ½ tomme
486
IG ½ tomme
635
IG ½ tomme
635
IG ½ tomme
Tekniske data
Lydtrykknivå
(dB)
55
55
55
55
Tilkobling utgang
Servitec
IG 1 tomme
IG 1 tomme
IG 1 tomme
IG 1 tomme
Norsk — 139
