Apparatbeskrivning

3.6

Restrisker

Denna apparat har tillverkats i enlighet med teknikens aktuella nivå. Trots detta
kan restrisker aldrig uteslutas.
FÖRSIKTIGHET
Risk för brännskador på heta ytor
I värmeanläggningar kan brännskador på huden uppstå på grund av höga
yttemperaturer.
• Använd skyddshandskar.
• Sätt upp relevanta varningsmeddelanden i närheten av enheten.
FÖRSIKTIGHET
Risk för kroppsskada från utträngande vätska under tryck
Vid anslutningarna finns risk för brännskador eller kroppsskador vid felaktig
montering, felaktig demontering eller felaktigt underhållsarbete om hett vatten
eller het ånga under tryck plötsligt släpps ut.
• Kontrollera att montering, demontering eller underhållsarbete utförs
fackmässigt.
• Kontrollera att anläggningen är trycklös innan montering, demontering
eller underhållsarbete på anslutningarna utförs.
VARNING
Risk för kroppsskador på grund av hög vikt
Enheterna har en hög vikt. Därigenom föreligger risk för kroppsskador och
olyckor.
• Använd lämpliga lyftdon för transport och montering.
FÖRSIKTIGHET
Risk för kroppsskador vid kontakt med glykolhaltigt vatten
I anläggningssystem för kylkretsar kan det vid kontakt med glykolhaltigt vatten
uppstå hud- eller ögonirritation.
• Använd personlig skyddsutrustning (t.ex. skyddsklädsel, skyddshandskar
och skyddsglasögon).
4 Apparatbeskrivning
4.1

Beskrivning

Enheten är en avgasnings- och eftermatningsstation för vatten i
anläggningssystem.
Följande anläggningssystem är lämpade för enheten:
• Anläggningssystem med värmekretsar.
• Anläggningssystem med kylkretsar.
• Anläggningssystem med solkretsar.
• Anläggningssystem med processkretsar
Enheten fyller två funktioner:
1. Avgasning av vatten.
• Vatten i anläggningssystemet.
• Vatten i anläggningssystemets eftermatningsnät.
Den drar ut upp till 90 % av de lösta gaserna ur vattnet. Driftstörningar i
anläggningssystemet till följd av fria eller lösta gaser i vattnet undviks.
2. Eftermatning av vatten för anläggningssystemet.
• Det går att välja mellan två eftermatningsvarianter för
anläggningssystemet.
– Eftermatningvarianten Magcontrol: För anläggningssystem
med membrantryckexpansionskärl.
– Eftermatningsvarianten Levelcontrol: För anläggningssystem
med tryckhållningsstationer.
Enheten erbjuder följande säkerhet:
• Kontroll av anläggningssystemets tryckhållning
• Automatisk eftermatning av vatten.
• Inga cirkulationsproblem med vattnet i anläggningssystemet.
• Minskning av korrosionsskador eftersom syre avlägsnats från vattnet.
 Observera!
Enheten kan användas med max. 90 °C vattentemperatur.
158 — Svenska

Obs!
Drift och funktion vid höga systemtemperaturer (> 70 °C):
Mediets kokpunkt sjunker när ett vakuum skapas. Denna egenskap
resulterar i att mediets volym ändras i vakuumsprayröret. När mediet
kokar ökar trycket och motverkar vakuumet som skapas i sprayröret.
Tack vare denna egenskap ändras typen av avgasning från
vakuumavgasning till termisk avgasning. När mediet kokar är
lösligheten hos gaser nästintill noll. En högre matarmängd från pumpen
resulterar (vid temperaturer > 70 °C) dessutom inte automatiskt i högre
vakuum.

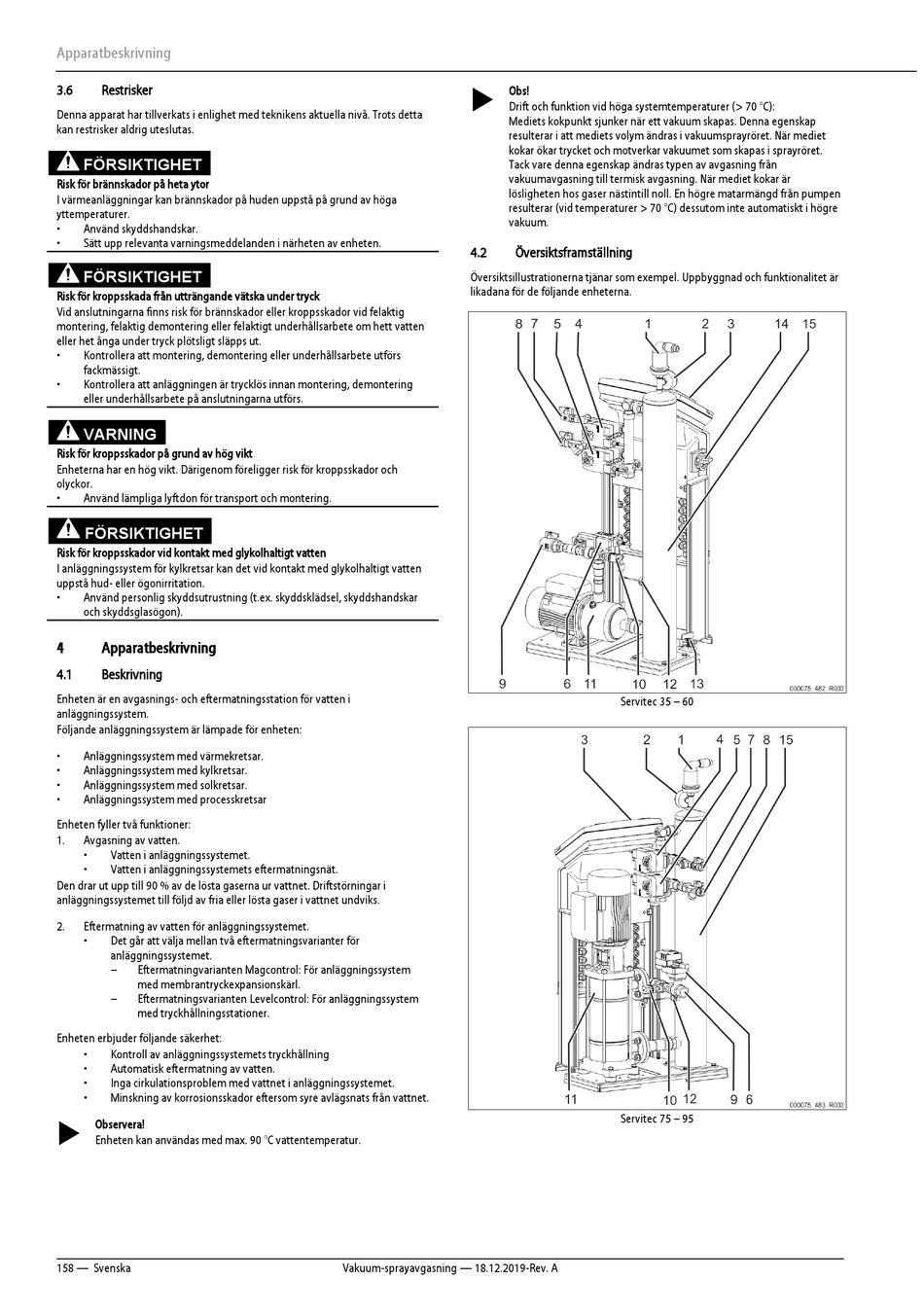

4.2 Översiktsframställning
Översiktsillustrationerna tjänar som exempel. Uppbyggnad och funktionalitet är
likadana för de följande enheterna.
Vakuum-sprayavgasning — 18.12.2019-Rev. A
Servitec 35 – 60
Servitec 75 – 95
