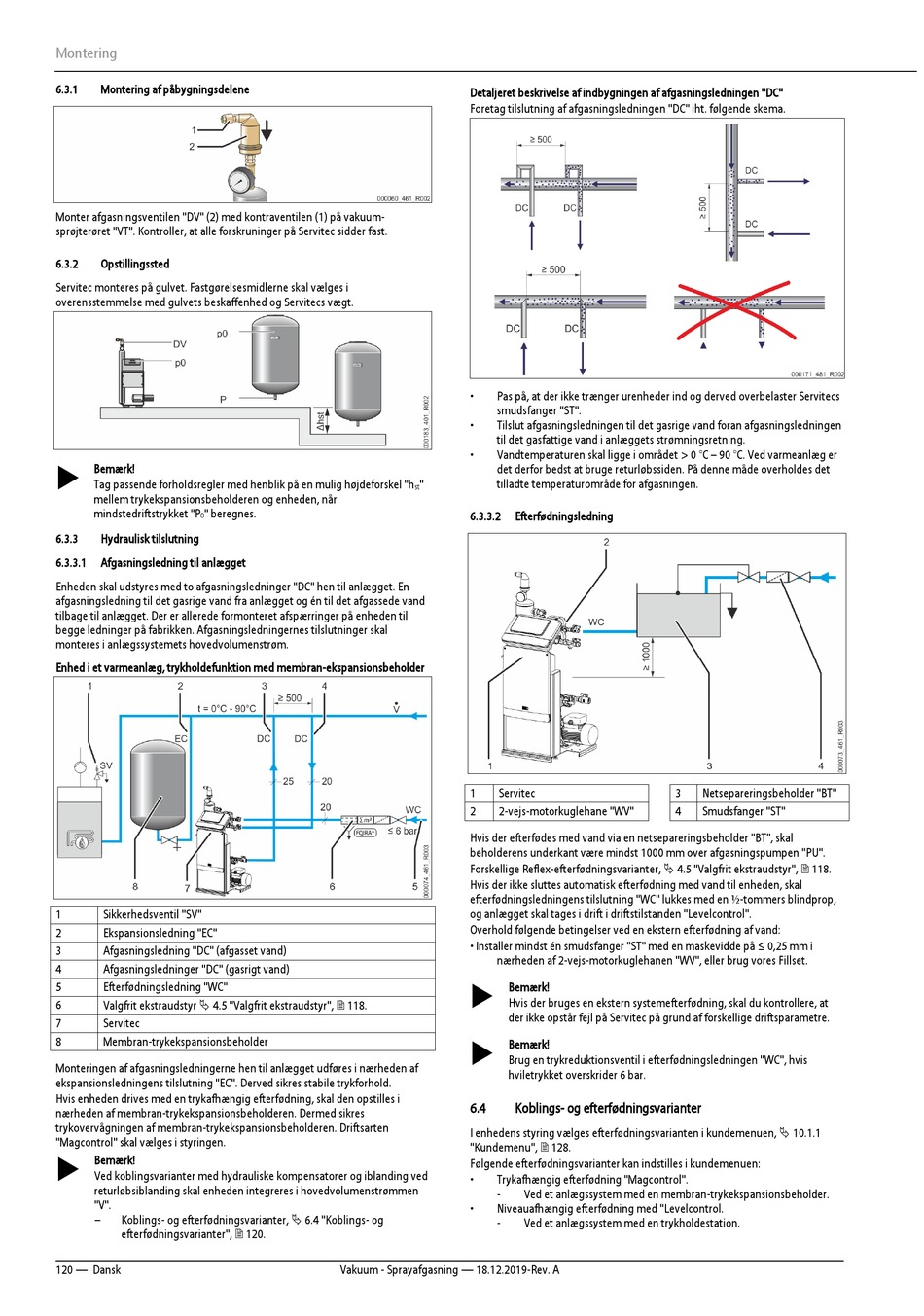

Montering
6.3.1 Montering af påbygningsdelene
Monter afgasningsventilen "DV" (2) med kontraventilen (1) på vakuum-
sprøjterøret "VT". Kontroller, at alle forskruninger på Servitec sidder fast.
6.3.2

Opstillingssted

Servitec monteres på gulvet. Fastgørelsesmidlerne skal vælges i
overensstemmelse med gulvets beskaffenhed og Servitecs vægt.

Bemærk!
Tag passende forholdsregler med henblik på en mulig højdeforskel "h
mellem trykekspansionsbeholderen og enheden, når
mindstedriftstrykket "P " beregnes.
0
6.3.3

Hydraulisk tilslutning

6.3.3.1 Afgasningsledning til anlægget
Enheden skal udstyres med to afgasningsledninger "DC" hen til anlægget. En
afgasningsledning til det gasrige vand fra anlægget og én til det afgassede vand
tilbage til anlægget. Der er allerede formonteret afspærringer på enheden til
begge ledninger på fabrikken. Afgasningsledningernes tilslutninger skal
monteres i anlægssystemets hovedvolumenstrøm.
Enhed i et varmeanlæg, trykholdefunktion med membran-ekspansionsbeholder
1 Sikkerhedsventil "SV"
2 Ekspansionsledning "EC"
3 Afgasningsledning "DC" (afgasset vand)
4 Afgasningsledninger "DC" (gasrigt vand)
5 Efterfødningsledning "WC"
Valgfrit ekstraudstyr  4.5 "Valgfrit ekstraudstyr",  118.
6
7 Servitec
8 Membran-trykekspansionsbeholder
Monteringen af afgasningsledningerne hen til anlægget udføres i nærheden af
ekspansionsledningens tilslutning "EC". Derved sikres stabile trykforhold.
Hvis enheden drives med en trykafhængig efterfødning, skal den opstilles i
nærheden af membran-trykekspansionsbeholderen. Dermed sikres
trykovervågningen af membran-trykekspansionsbeholderen. Driftsarten
"Magcontrol" skal vælges i styringen.
 Bemærk!
Ved koblingsvarianter med hydrauliske kompensatorer og iblanding ved
returløbsiblanding skal enheden integreres i hovedvolumenstrømmen
"V".
Koblings- og efterfødningsvarianter,  6.4 "Koblings- og
–
efterfødningsvarianter",  120.
120 — Dansk
Detaljeret beskrivelse af indbygningen af afgasningsledningen "DC"
Foretag tilslutning af afgasningsledningen "DC" iht. følgende skema.
• Pas på, at der ikke trænger urenheder ind og derved overbelaster Servitecs
smudsfanger "ST".
• Tilslut afgasningsledningen til det gasrige vand foran afgasningsledningen
til det gasfattige vand i anlæggets strømningsretning.
Vandtemperaturen skal ligge i området > 0 °C – 90 °C. Ved varmeanlæg er
•
det derfor bedst at bruge returløbssiden. På denne måde overholdes det
tilladte temperaturområde for afgasningen.
"
st
6.3.3.2
1 Servitec
2 2-vejs-motorkuglehane "WV"
Hvis der efterfødes med vand via en netsepareringsbeholder "BT", skal
beholderens underkant være mindst 1000 mm over afgasningspumpen "PU".
Forskellige Reflex-efterfødningsvarianter,  4.5 "Valgfrit ekstraudstyr",  118.
Hvis der ikke sluttes automatisk efterfødning med vand til enheden, skal
efterfødningsledningens tilslutning "WC" lukkes med en ½-tommers blindprop,
og anlægget skal tages i drift i driftstilstanden "Levelcontrol".
Overhold følgende betingelser ved en ekstern efterfødning af vand:
• Installer mindst én smudsfanger "ST" med en maskevidde på ≤ 0,25 mm i
nærheden af 2-vejs-motorkuglehanen "WV", eller brug vores Fillset.
 Bemærk!
Hvis der bruges en ekstern systemefterfødning, skal du kontrollere, at
der ikke opstår fejl på Servitec på grund af forskellige driftsparametre.

Bemærk!
Brug en trykreduktionsventil i efterfødningsledningen "WC", hvis
hviletrykket overskrider 6 bar.
6.4
I enhedens styring vælges efterfødningsvarianten i kundemenuen,  10.1.1
"Kundemenu",  128.
Følgende efterfødningsvarianter kan indstilles i kundemenuen:
• Trykafhængig efterfødning "Magcontrol".
-
• Niveauafhængig efterfødning med "Levelcontrol.
-
Vakuum - Sprayafgasning — 18.12.2019-Rev. A
Efterfødningsledning
3
4
Koblings- og efterfødningsvarianter
Ved et anlægssystem med en membran-trykekspansionsbeholder.
Ved et anlægssystem med en trykholdestation.
Netsepareringsbeholder "BT"
Smudsfanger "ST"
