6.5

Allacciamento elettrico

PERICOLO
Lesioni mortali provocate da scosse elettriche.
Il contatto con componenti sotto tensione provoca lesioni mortali.
• Assicurarsi che l'impianto in cui va montato l'apparecchio sia stato messo
fuori tensione.
• Assicurarsi che l'impianto non possa essere riattivato da altre persone.
• Assicurarsi che le operazioni di montaggio in corrispondenza
dell'allacciamento elettrico dell'apparecchio vengano eseguite solo da un
elettricista qualificato e in conformità con le norme elettrotecniche.
Nell'allacciamento elettrico si fa distinzione fra una parte di attacco e una parte
di servizio.
6.5.1

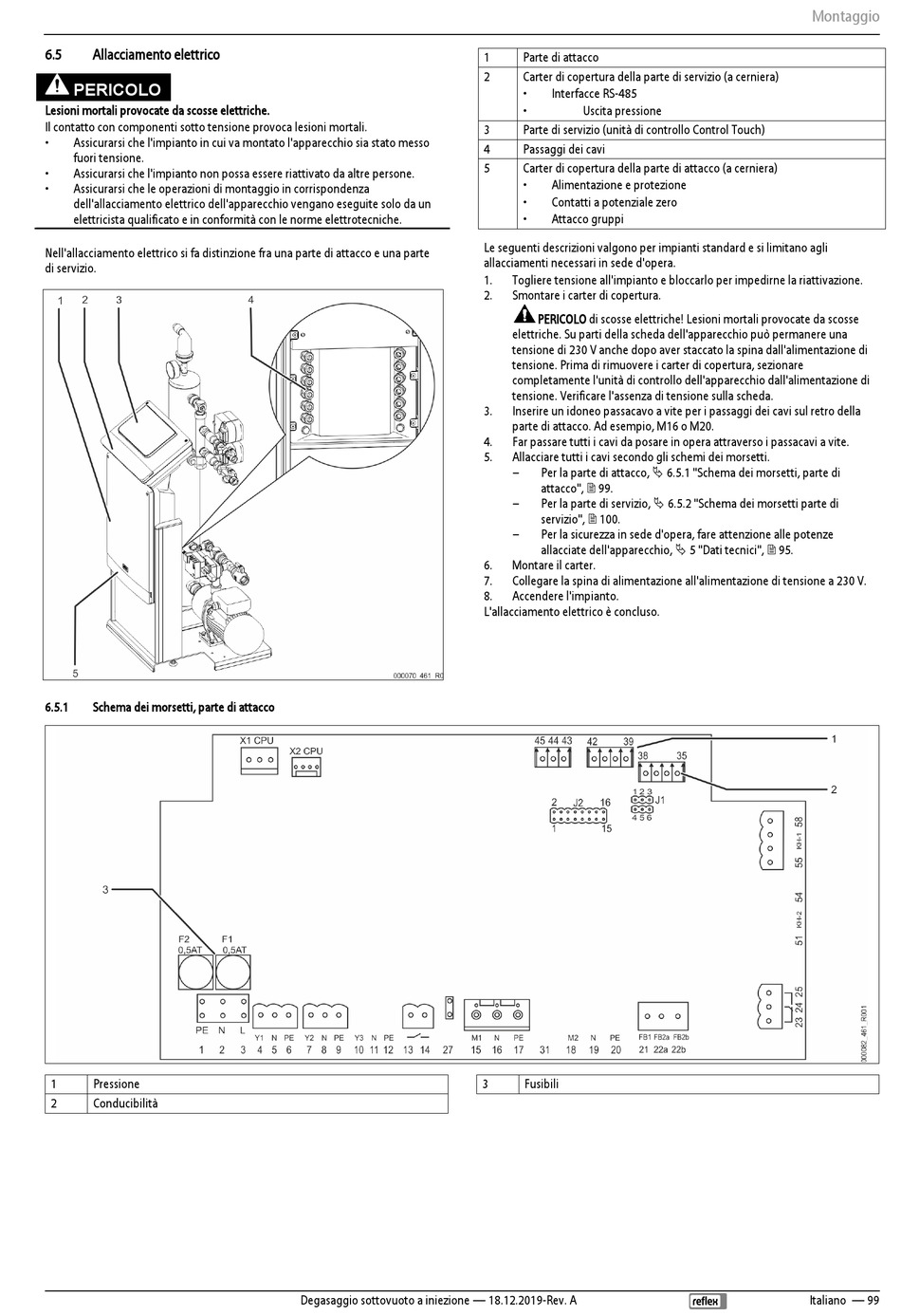

Schema dei morsetti, parte di attacco

1 Pressione
2 Conducibilità
Degasaggio sottovuoto a iniezione — 18.12.2019-Rev. A
1 Parte di attacco
2 Carter di copertura della parte di servizio (a cerniera)
• Interfacce RS-485
• Uscita pressione
3 Parte di servizio (unità di controllo Control Touch)
4 Passaggi dei cavi
5 Carter di copertura della parte di attacco (a cerniera)
• Alimentazione e protezione
• Contatti a potenziale zero
• Attacco gruppi
Le seguenti descrizioni valgono per impianti standard e si limitano agli
allacciamenti necessari in sede d'opera.
1. Togliere tensione all'impianto e bloccarlo per impedirne la riattivazione.
2. Smontare i carter di copertura.
PERICOLO di scosse elettriche! Lesioni mortali provocate da scosse
elettriche. Su parti della scheda dell'apparecchio può permanere una
tensione di 230 V anche dopo aver staccato la spina dall'alimentazione di
tensione. Prima di rimuovere i carter di copertura, sezionare
completamente l'unità di controllo dell'apparecchio dall'alimentazione di
tensione. Verificare l'assenza di tensione sulla scheda.
3. Inserire un idoneo passacavo a vite per i passaggi dei cavi sul retro della
parte di attacco. Ad esempio, M16 o M20.
4. Far passare tutti i cavi da posare in opera attraverso i passacavi a vite.
5. Allacciare tutti i cavi secondo gli schemi dei morsetti.
– Per la parte di attacco,  6.5.1 "Schema dei morsetti, parte di
attacco",  99.
Per la parte di servizio,  6.5.2 "Schema dei morsetti parte di
–
servizio",  100.
– Per la sicurezza in sede d'opera, fare attenzione alle potenze
allacciate dell'apparecchio,  5 "Dati tecnici",  95.
6. Montare il carter.
7. Collegare la spina di alimentazione all'alimentazione di tensione a 230 V.
8. Accendere l'impianto.
L'allacciamento elettrico è concluso.
3 Fusibili
Montaggio
