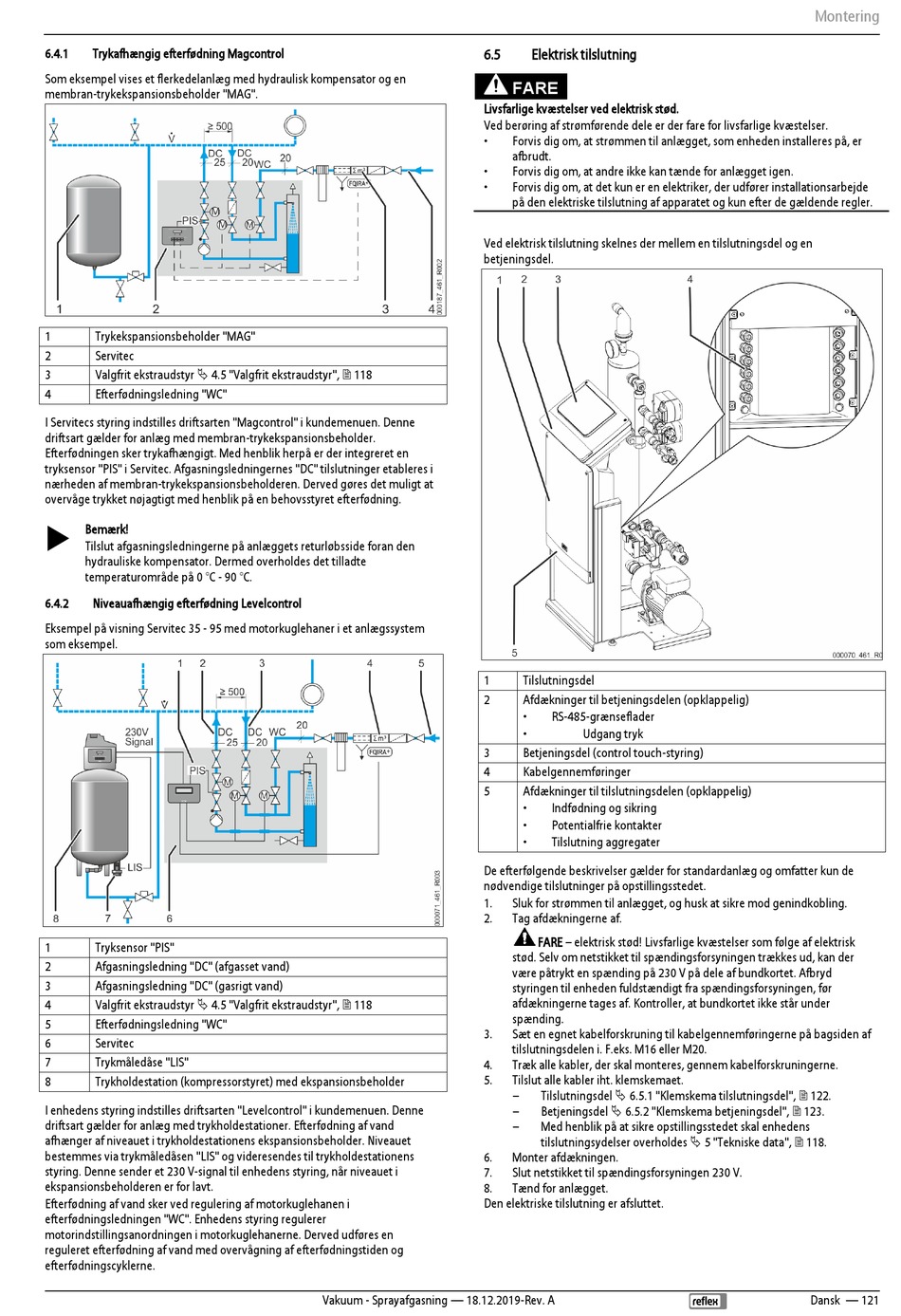

6.4.1 Trykafhængig efterfødning Magcontrol
Som eksempel vises et flerkedelanlæg med hydraulisk kompensator og en
membran-trykekspansionsbeholder "MAG".
1 Trykekspansionsbeholder "MAG"
2 Servitec
3 Valgfrit ekstraudstyr  4.5 "Valgfrit ekstraudstyr",  118
4 Efterfødningsledning "WC"
I Servitecs styring indstilles driftsarten "Magcontrol" i kundemenuen. Denne
driftsart gælder for anlæg med membran-trykekspansionsbeholder.
Efterfødningen sker trykafhængigt. Med henblik herpå er der integreret en
tryksensor "PIS" i Servitec. Afgasningsledningernes "DC" tilslutninger etableres i
nærheden af membran-trykekspansionsbeholderen. Derved gøres det muligt at
overvåge trykket nøjagtigt med henblik på en behovsstyret efterfødning.
 Bemærk!
Tilslut afgasningsledningerne på anlæggets returløbsside foran den
hydrauliske kompensator. Dermed overholdes det tilladte
temperaturområde på 0 °C - 90 °C.
6.4.2 Niveauafhængig efterfødning Levelcontrol
Eksempel på visning Servitec 35 - 95 med motorkuglehaner i et anlægssystem
som eksempel.
1 Tryksensor "PIS"
2 Afgasningsledning "DC" (afgasset vand)
3 Afgasningsledning "DC" (gasrigt vand)
4 Valgfrit ekstraudstyr  4.5 "Valgfrit ekstraudstyr",  118
5 Efterfødningsledning "WC"
6 Servitec
7 Trykmåledåse "LIS"
8 Trykholdestation (kompressorstyret) med ekspansionsbeholder
I enhedens styring indstilles driftsarten "Levelcontrol" i kundemenuen. Denne
driftsart gælder for anlæg med trykholdestationer. Efterfødning af vand
afhænger af niveauet i trykholdestationens ekspansionsbeholder. Niveauet
bestemmes via trykmåledåsen "LIS" og videresendes til trykholdestationens
styring. Denne sender et 230 V-signal til enhedens styring, når niveauet i
ekspansionsbeholderen er for lavt.
Efterfødning af vand sker ved regulering af motorkuglehanen i
efterfødningsledningen "WC". Enhedens styring regulerer
motorindstillingsanordningen i motorkuglehanerne. Derved udføres en
reguleret efterfødning af vand med overvågning af efterfødningstiden og
efterfødningscyklerne.
6.5
Livsfarlige kvæstelser ved elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
•
•
•
Ved elektrisk tilslutning skelnes der mellem en tilslutningsdel og en
betjeningsdel.
1
2
3
4
5
De efterfølgende beskrivelser gælder for standardanlæg og omfatter kun de
nødvendige tilslutninger på opstillingsstedet.
1.
2.
3.
4.
5.
6.
7.
8.
Den elektriske tilslutning er afsluttet.
Vakuum - Sprayafgasning — 18.12.2019-Rev. A

Elektrisk tilslutning

FARE
Forvis dig om, at strømmen til anlægget, som enheden installeres på, er
afbrudt.
Forvis dig om, at andre ikke kan tænde for anlægget igen.
Forvis dig om, at det kun er en elektriker, der udfører installationsarbejde
på den elektriske tilslutning af apparatet og kun efter de gældende regler.
Tilslutningsdel
Afdækninger til betjeningsdelen (opklappelig)
• RS-485-grænseflader
• Udgang tryk
Betjeningsdel (control touch-styring)
Kabelgennemføringer
Afdækninger til tilslutningsdelen (opklappelig)
• Indfødning og sikring
• Potentialfrie kontakter
• Tilslutning aggregater
Sluk for strømmen til anlægget, og husk at sikre mod genindkobling.
Tag afdækningerne af.
FARE – elektrisk stød! Livsfarlige kvæstelser som følge af elektrisk
stød. Selv om netstikket til spændingsforsyningen trækkes ud, kan der
være påtrykt en spænding på 230 V på dele af bundkortet. Afbryd
styringen til enheden fuldstændigt fra spændingsforsyningen, før
afdækningerne tages af. Kontroller, at bundkortet ikke står under
spænding.
Sæt en egnet kabelforskruning til kabelgennemføringerne på bagsiden af
tilslutningsdelen i. F.eks. M16 eller M20.
Træk alle kabler, der skal monteres, gennem kabelforskruningerne.
Tilslut alle kabler iht. klemskemaet.
– Tilslutningsdel  6.5.1 "Klemskema tilslutningsdel",  122.
Betjeningsdel  6.5.2 "Klemskema betjeningsdel",  123.
–
– Med henblik på at sikre opstillingsstedet skal enhedens
tilslutningsydelser overholdes  5 "Tekniske data",  118.
Monter afdækningen.
Slut netstikket til spændingsforsyningen 230 V.
Tænd for anlægget.
Montering
