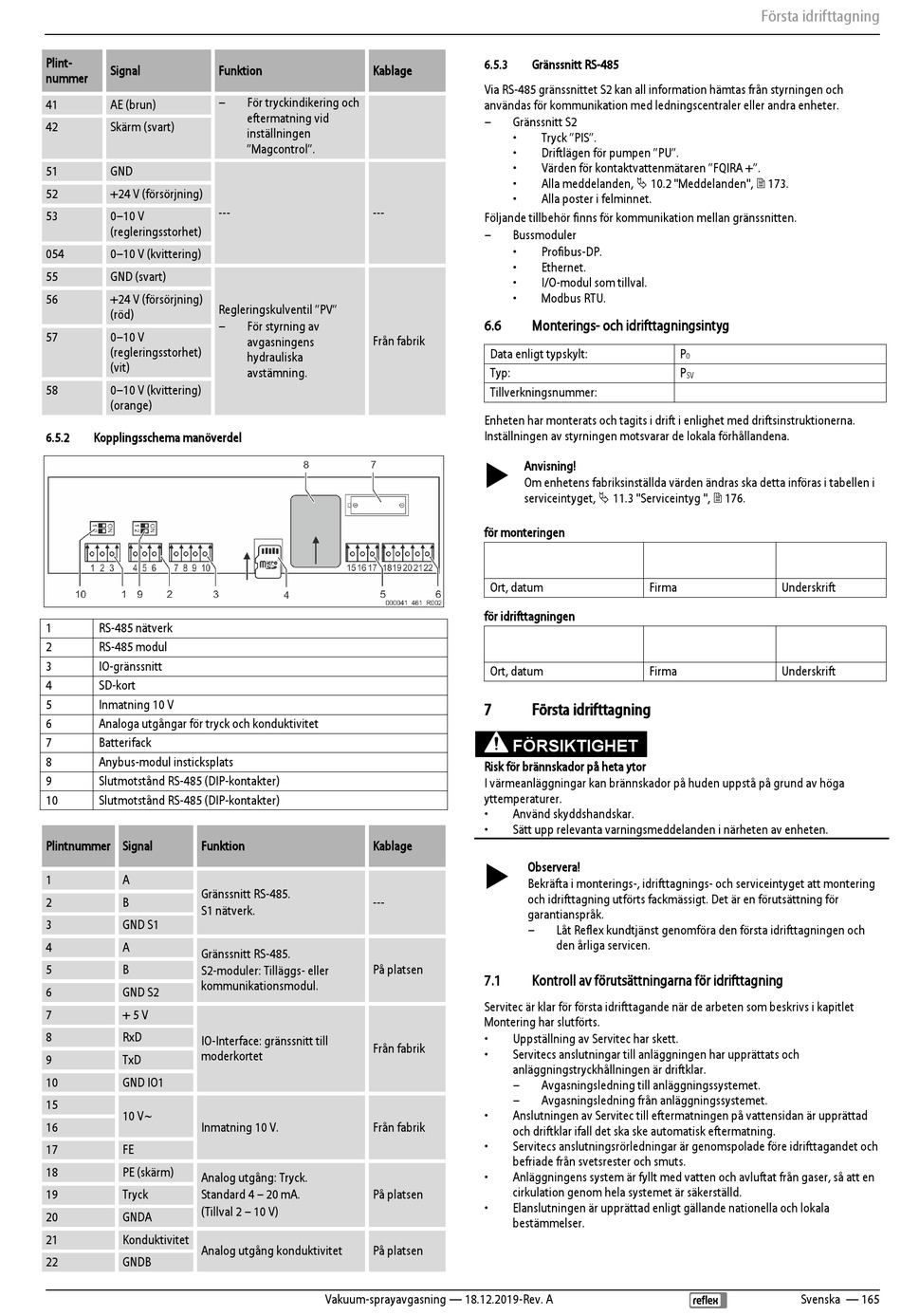

Plint-
Signal
nummer
41 AE (brun)
42 Skärm (svart)
51 GND
52 +24 V (försörjning)
53 0–10 V
(regleringsstorhet)
054 0–10 V (kvittering)
55 GND (svart)
56 +24 V (försörjning)
(röd)
57 0–10 V
(regleringsstorhet)
(vit)
58 0–10 V (kvittering)
(orange)
6.5.2 Kopplingsschema manöverdel
1 RS-485 nätverk
2 RS-485 modul
3 IO-gränssnitt
4 SD-kort
5 Inmatning 10 V
6 Analoga utgångar för tryck och konduktivitet
7 Batterifack
8 Anybus-modul insticksplats
9 Slutmotstånd RS-485 (DIP-kontakter)
10 Slutmotstånd RS-485 (DIP-kontakter)
Plintnummer Signal Funktion
1 A
Gränssnitt RS-485.
2 B
S1 nätverk.
3 GND S1
4 A
Gränssnitt RS-485.
5 B
S2-moduler: Tilläggs- eller
kommunikationsmodul.
6 GND S2
7 + 5 V
8 RxD
IO-Interface: gränssnitt till
moderkortet
9 TxD
10 GND IO1
15
10 V~
16 Inmatning 10 V.
17 FE
18 PE (skärm)
Analog utgång: Tryck.
19 Tryck Standard 4 – 20 mA.
(Tillval 2 – 10 V)
20 GNDA
21 Konduktivitet
Analog utgång konduktivitet
22 GNDB
Funktion Kablage
– För tryckindikering och
eftermatning vid
inställningen
"Magcontrol".
--- ---
Regleringskulventil "PV"
– För styrning av
avgasningens Från fabrik
hydrauliska
avstämning.
Kablage
---
På platsen
Från fabrik
Från fabrik
På platsen
På platsen
Vakuum-sprayavgasning — 18.12.2019-Rev. A
6.5.3 Gränssnitt RS-485
Via RS-485 gränssnittet S2 kan all information hämtas från styrningen och
användas för kommunikation med ledningscentraler eller andra enheter.
– Gränssnitt S2
• Tryck "PIS".
• Driftlägen för pumpen "PU".
• Värden för kontaktvattenmätaren "FQIRA +".
Alla meddelanden,  10.2 "Meddelanden",  173.
•
• Alla poster i felminnet.
Följande tillbehör finns för kommunikation mellan gränssnitten.
– Bussmoduler
• Profibus-DP.
• Ethernet.
• I/O-modul som tillval.
• Modbus RTU.
6.6

Monterings- och idrifttagningsintyg

Data enligt typskylt:
Typ:
Tillverkningsnummer:
Enheten har monterats och tagits i drift i enlighet med driftsinstruktionerna.
Inställningen av styrningen motsvarar de lokala förhållandena.
 Anvisning!
Om enhetens fabriksinställda värden ändras ska detta införas i tabellen i
serviceintyget,  11.3 "Serviceintyg ",  176.
för monteringen
Ort, datum Firma
för idrifttagningen
Ort, datum Firma
7 Första idrifttagning
FÖRSIKTIGHET
Risk för brännskador på heta ytor
I värmeanläggningar kan brännskador på huden uppstå på grund av höga
yttemperaturer.
• Använd skyddshandskar.
• Sätt upp relevanta varningsmeddelanden i närheten av enheten.
 Observera!
Bekräfta i monterings-, idrifttagnings- och serviceintyget att montering
och idrifttagning utförts fackmässigt. Det är en förutsättning för
garantianspråk.
– Låt Reflex kundtjänst genomföra den första idrifttagningen och
den årliga servicen.
7.1 Kontroll av förutsättningarna för idrifttagning
Servitec är klar för första idrifttagande när de arbeten som beskrivs i kapitlet
Montering har slutförts.
• Uppställning av Servitec har skett.
• Servitecs anslutningar till anläggningen har upprättats och
anläggningstryckhållningen är driftklar.
– Avgasningsledning till anläggningssystemet.
– Avgasningsledning från anläggningssystemet.
• Anslutningen av Servitec till eftermatningen på vattensidan är upprättad
och driftklar ifall det ska ske automatisk eftermatning.
• Servitecs anslutningsrörledningar är genomspolade före idrifttagandet och
befriade från svetsrester och smuts.
• Anläggningens system är fyllt med vatten och avluftat från gaser, så att en
cirkulation genom hela systemet är säkerställd.
• Elanslutningen är upprättad enligt gällande nationella och lokala
bestämmelser.
Första idrifttagning
P
0
P
SV
Underskrift
Underskrift
Svenska — 165
