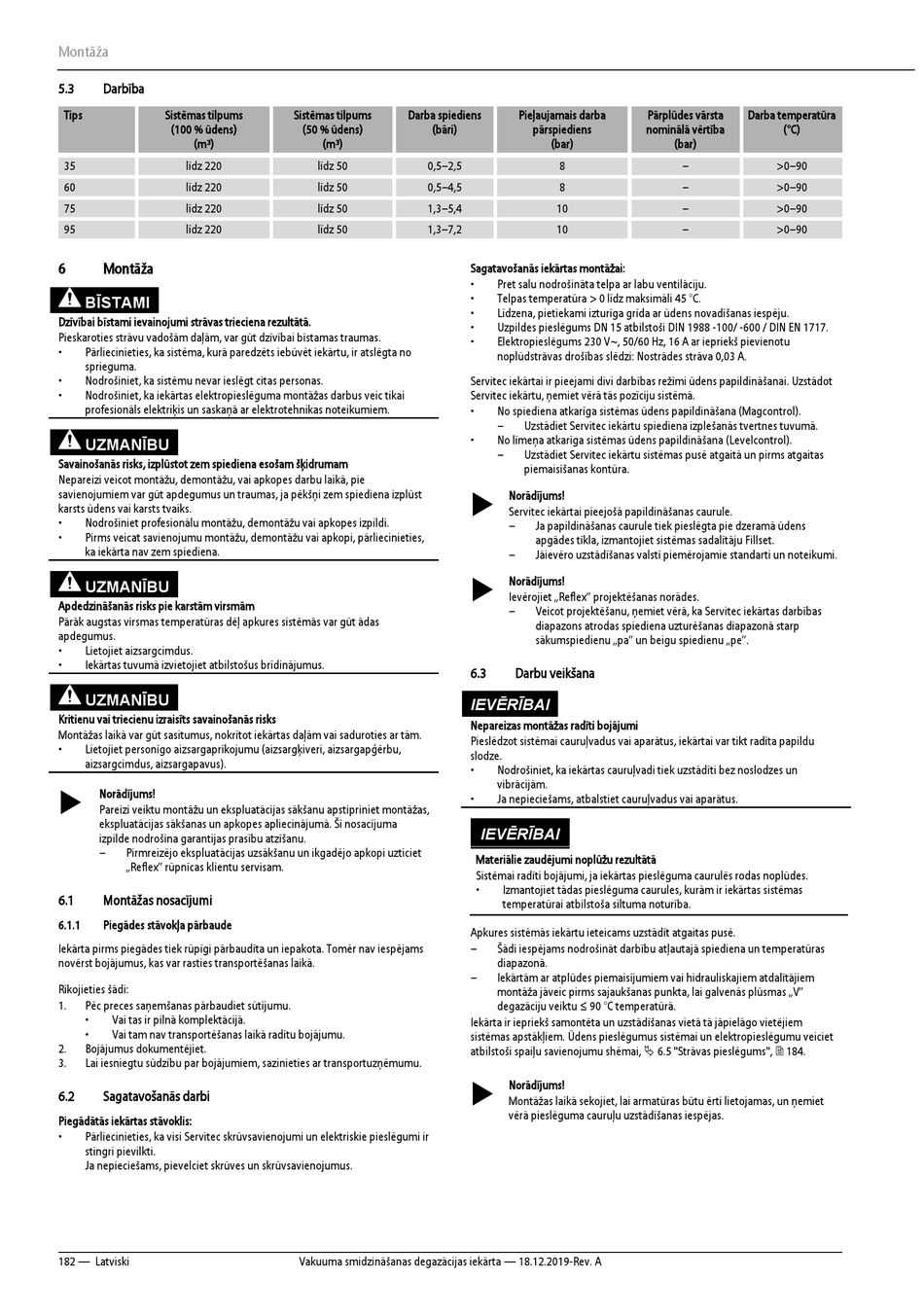

Montāža
5.3
Darbība
Tips
Sistēmas tilpums
(100 % ūdens)
(m³)
35
līdz 220
60
līdz 220
75
līdz 220
95
līdz 220
6
Montāža
BĪSTAMI
Dzīvībai bīstami ievainojumi strāvas trieciena rezultātā.
Pieskaroties strāvu vadošām daļām, var gūt dzīvībai bīstamas traumas.
Pārliecinieties, ka sistēma, kurā paredzēts iebūvēt iekārtu, ir atslēgta no
sprieguma.
Nodrošiniet, ka sistēmu nevar ieslēgt citas personas.
Nodrošiniet, ka iekārtas elektropieslēguma montāžas darbus veic tikai
profesionāls elektriķis un saskaņā ar elektrotehnikas noteikumiem.
UZMANĪBU
Savainošanās risks, izplūstot zem spiediena esošam šķidrumam
Nepareizi veicot montāžu, demontāžu, vai apkopes darbu laikā, pie
savienojumiem var gūt apdegumus un traumas, ja pēkšņi zem spiediena izplūst
karsts ūdens vai karsts tvaiks.
Nodrošiniet profesionālu montāžu, demontāžu vai apkopes izpildi.
Pirms veicat savienojumu montāžu, demontāžu vai apkopi, pārliecinieties,
ka iekārta nav zem spiediena.
UZMANĪBU
Apdedzināšanās risks pie karstām virsmām
Pārāk augstas virsmas temperatūras dēļ apkures sistēmās var gūt ādas
apdegumus.
Lietojiet aizsargcimdus.
Iekārtas tuvumā izvietojiet atbilstošus brīdinājumus.
UZMANĪBU
Kritienu vai triecienu izraisīts savainošanās risks
Montāžas laikā var gūt sasitumus, nokrītot iekārtas daļām vai saduroties ar tām.
Lietojiet personīgo aizsargaprīkojumu (aizsargķiveri, aizsargapģērbu,
aizsargcimdus, aizsargapavus).
Norādījums!
Pareizi veiktu montāžu un ekspluatācijas sākšanu apstipriniet montāžas,
ekspluatācijas sākšanas un apkopes apliecinājumā. Šī nosacījuma
izpilde nodrošina garantijas prasību atzīšanu.
Pirmreizējo ekspluatācijas uzsākšanu un ikgadējo apkopi uzticiet
„Reflex" rūpnīcas klientu servisam.
6.1
Montāžas nosacījumi
6.1.1
Piegādes stāvokļa pārbaude
Iekārta pirms piegādes tiek rūpīgi pārbaudīta un iepakota. Tomēr nav iespējams
novērst bojājumus, kas var rasties transportēšanas laikā.
Rīkojieties šādi:
1.
Pēc preces saņemšanas pārbaudiet sūtījumu.
Vai tas ir pilnā komplektācijā.
Vai tam nav transportēšanas laikā radītu bojājumu.
2.
Bojājumus dokumentējiet.
3.
Lai iesniegtu sūdzību par bojājumiem, sazinieties ar transportuzņēmumu.
6.2
Sagatavošanās darbi
Piegādātās iekārtas stāvoklis:
Pārliecinieties, ka visi Servitec skrūvsavienojumi un elektriskie pieslēgumi ir
stingri pievilkti.
Ja nepieciešams, pievelciet skrūves un skrūvsavienojumus.
182 — Latviski
Sistēmas tilpums
Darba spiediens
(50 % ūdens)
(bāri)
(m³)
līdz 50
0,5–2,5
līdz 50
0,5–4,5
līdz 50
1,3–5,4
līdz 50
1,3–7,2
Vakuuma smidzināšanas degazācijas iekārta — 18.12.2019-Rev. A
Pieļaujamais darba
pārspiediens
(bar)
8
8
10
10
Sagatavošanās iekārtas montāžai:
Pret salu nodrošināta telpa ar labu ventilāciju.
Telpas temperatūra > 0 līdz maksimāli 45 °C.
Līdzena, pietiekami izturīga grīda ar ūdens novadīšanas iespēju.
Uzpildes pieslēgums DN 15 atbilstoši DIN 1988 -100/ -600 / DIN EN 1717.
Elektropieslēgums 230 V~, 50/60 Hz, 16 A ar iepriekš pievienotu
noplūdstrāvas drošības slēdzi: Nostrādes strāva 0,03 A.
Servitec iekārtai ir pieejami divi darbības režīmi ūdens papildināšanai. Uzstādot
Servitec iekārtu, ņemiet vērā tās pozīciju sistēmā.
No spiediena atkarīga sistēmas ūdens papildināšana (Magcontrol).
Uzstādiet Servitec iekārtu spiediena izplešanās tvertnes tuvumā.
No līmeņa atkarīga sistēmas ūdens papildināšana (Levelcontrol).
Uzstādiet Servitec iekārtu sistēmas pusē atgaitā un pirms atgaitas
piemaisīšanas kontūra.
Norādījums!
Servitec iekārtai pieejošā papildināšanas caurule.
Ja papildināšanas caurule tiek pieslēgta pie dzeramā ūdens
apgādes tīkla, izmantojiet sistēmas sadalītāju Fillset.
Jāievēro uzstādīšanas valstī piemērojamie standarti un noteikumi.
Norādījums!
Ievērojiet „Reflex" projektēšanas norādes.
Veicot projektēšanu, ņemiet vērā, ka Servitec iekārtas darbības
diapazons atrodas spiediena uzturēšanas diapazonā starp
sākumspiedienu „pa" un beigu spiedienu „pe".
6.3
Darbu veikšana
IEVĒRĪBAI
Nepareizas montāžas radīti bojājumi
Pieslēdzot sistēmai cauruļvadus vai aparātus, iekārtai var tikt radīta papildu
slodze.
Nodrošiniet, ka iekārtas cauruļvadi tiek uzstādīti bez noslodzes un
vibrācijām.
Ja nepieciešams, atbalstiet cauruļvadus vai aparātus.
IEVĒRĪBAI
Materiālie zaudējumi noplūžu rezultātā
Sistēmai radīti bojājumi, ja iekārtas pieslēguma caurulēs rodas noplūdes.
Izmantojiet tādas pieslēguma caurules, kurām ir iekārtas sistēmas
temperatūrai atbilstoša siltuma noturība.
Apkures sistēmās iekārtu ieteicams uzstādīt atgaitas pusē.
Šādi iespējams nodrošināt darbību atļautajā spiediena un temperatūras
diapazonā.
Iekārtām ar atplūdes piemaisījumiem vai hidrauliskajiem atdalītājiem
montāža jāveic pirms sajaukšanas punkta, lai galvenās plūsmas „V"
degazāciju veiktu ≤ 90 °C temperatūrā.
Iekārta ir iepriekš samontēta un uzstādīšanas vietā tā jāpielāgo vietējiem
sistēmas apstākļiem. Ūdens pieslēgumus sistēmai un elektropieslēgumu veiciet
atbilstoši spaiļu savienojumu shēmai,  6.5 "Strāvas pieslēgums",  184.
Norādījums!
Montāžas laikā sekojiet, lai armatūras būtu ērti lietojamas, un ņemiet
vērā pieslēguma cauruļu uzstādīšanas iespējas.
Pārplūdes vārsta
Darba temperatūra
nominālā vērtība
(°C)
(bar)
>0–90
>0–90
>0–90
>0–90
