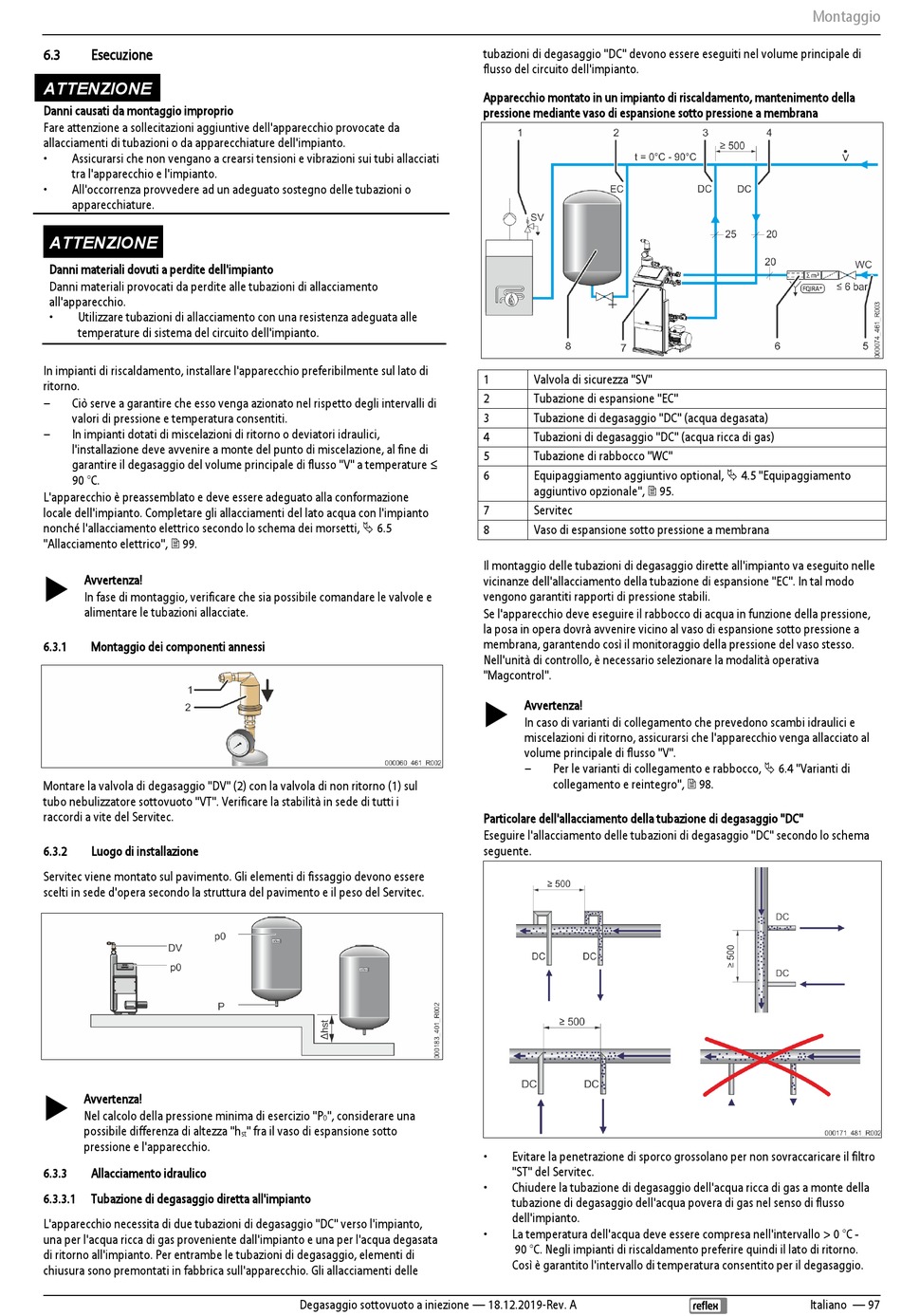

Esecuzione; Montaggio Dei Componenti Annessi; Luogo Di Installazione; Allacciamento Idraulico - Reflex Servitec 35 Originalbetriebsanleitung

6.3

Esecuzione

ATTENZIONE
Danni causati da montaggio improprio
Fare attenzione a sollecitazioni aggiuntive dell'apparecchio provocate da
allacciamenti di tubazioni o da apparecchiature dell'impianto.
• Assicurarsi che non vengano a crearsi tensioni e vibrazioni sui tubi allacciati
tra l'apparecchio e l'impianto.
• All'occorrenza provvedere ad un adeguato sostegno delle tubazioni o
apparecchiature.
ATTENZIONE
Danni materiali dovuti a perdite dell'impianto
Danni materiali provocati da perdite alle tubazioni di allacciamento
all'apparecchio.
• Utilizzare tubazioni di allacciamento con una resistenza adeguata alle
temperature di sistema del circuito dell'impianto.
In impianti di riscaldamento, installare l'apparecchio preferibilmente sul lato di
ritorno.
– Ciò serve a garantire che esso venga azionato nel rispetto degli intervalli di
valori di pressione e temperatura consentiti.
– In impianti dotati di miscelazioni di ritorno o deviatori idraulici,
l'installazione deve avvenire a monte del punto di miscelazione, al fine di
garantire il degasaggio del volume principale di flusso "V" a temperature ≤
90 °C.
L'apparecchio è preassemblato e deve essere adeguato alla conformazione
locale dell'impianto. Completare gli allacciamenti del lato acqua con l'impianto
nonché l'allacciamento elettrico secondo lo schema dei morsetti,  6.5
"Allacciamento elettrico",  99.

Avvertenza!
In fase di montaggio, verificare che sia possibile comandare le valvole e
alimentare le tubazioni allacciate.
6.3.1

Montaggio dei componenti annessi

Montare la valvola di degasaggio "DV" (2) con la valvola di non ritorno (1) sul
tubo nebulizzatore sottovuoto "VT". Verificare la stabilità in sede di tutti i
raccordi a vite del Servitec.
6.3.2

Luogo di installazione

Servitec viene montato sul pavimento. Gli elementi di fissaggio devono essere
scelti in sede d'opera secondo la struttura del pavimento e il peso del Servitec.

Avvertenza!
Nel calcolo della pressione minima di esercizio "P
possibile differenza di altezza "h
pressione e l'apparecchio.
6.3.3

Allacciamento idraulico

6.3.3.1 Tubazione di degasaggio diretta all'impianto
L'apparecchio necessita di due tubazioni di degasaggio "DC" verso l'impianto,
una per l'acqua ricca di gas proveniente dall'impianto e una per l'acqua degasata
di ritorno all'impianto. Per entrambe le tubazioni di degasaggio, elementi di
chiusura sono premontati in fabbrica sull'apparecchio. Gli allacciamenti delle
", considerare una
0
" fra il vaso di espansione sotto
st
Degasaggio sottovuoto a iniezione — 18.12.2019-Rev. A
tubazioni di degasaggio "DC" devono essere eseguiti nel volume principale di
flusso del circuito dell'impianto.
Apparecchio montato in un impianto di riscaldamento, mantenimento della
pressione mediante vaso di espansione sotto pressione a membrana
1 Valvola di sicurezza "SV"
2 Tubazione di espansione "EC"
3 Tubazione di degasaggio "DC" (acqua degasata)
4 Tubazioni di degasaggio "DC" (acqua ricca di gas)
5 Tubazione di rabbocco "WC"
6 Equipaggiamento aggiuntivo optional,  4.5 "Equipaggiamento
aggiuntivo opzionale",  95.
7 Servitec
8 Vaso di espansione sotto pressione a membrana
Il montaggio delle tubazioni di degasaggio dirette all'impianto va eseguito nelle
vicinanze dell'allacciamento della tubazione di espansione "EC". In tal modo
vengono garantiti rapporti di pressione stabili.
Se l'apparecchio deve eseguire il rabbocco di acqua in funzione della pressione,
la posa in opera dovrà avvenire vicino al vaso di espansione sotto pressione a
membrana, garantendo così il monitoraggio della pressione del vaso stesso.
Nell'unità di controllo, è necessario selezionare la modalità operativa
"Magcontrol".
 Avvertenza!
In caso di varianti di collegamento che prevedono scambi idraulici e
miscelazioni di ritorno, assicurarsi che l'apparecchio venga allacciato al
volume principale di flusso "V".
Per le varianti di collegamento e rabbocco,  6.4 "Varianti di
–
collegamento e reintegro",  98.
Particolare dell'allacciamento della tubazione di degasaggio "DC"
Eseguire l'allacciamento delle tubazioni di degasaggio "DC" secondo lo schema
seguente.
• Evitare la penetrazione di sporco grossolano per non sovraccaricare il filtro
"ST" del Servitec.
• Chiudere la tubazione di degasaggio dell'acqua ricca di gas a monte della
tubazione di degasaggio dell'acqua povera di gas nel senso di flusso
dell'impianto.
La temperatura dell'acqua deve essere compresa nell'intervallo > 0 °C -
•
90 °C. Negli impianti di riscaldamento preferire quindi il lato di ritorno.
Così è garantito l'intervallo di temperatura consentito per il degasaggio.
Montaggio
Italiano — 97
