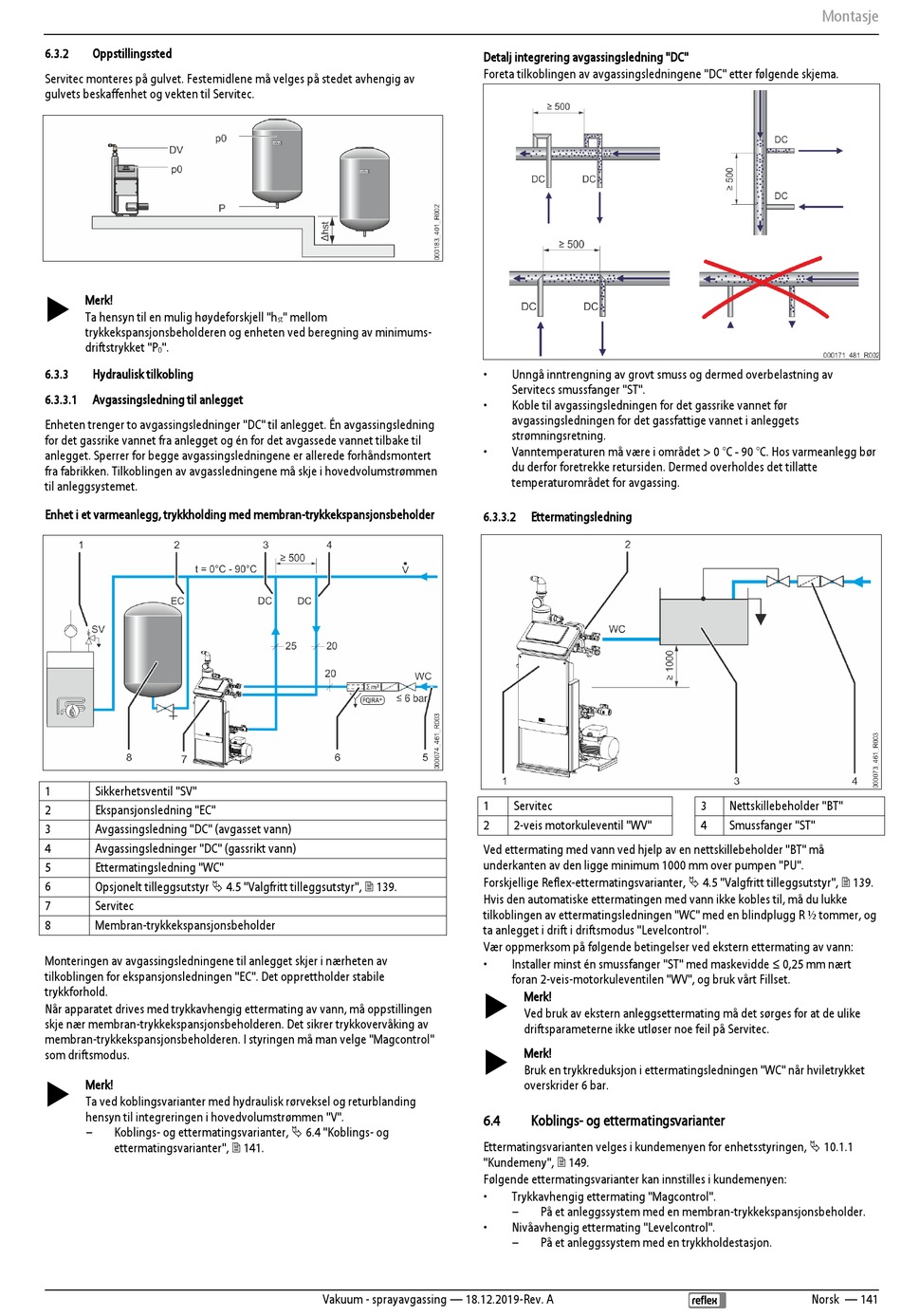

Oppstillingssted; Hydraulisk Tilkobling; Koblings- Og Ettermatingsvarianter - Reflex Servitec 35 Originalbetriebsanleitung

6.3.2

Oppstillingssted

Servitec monteres på gulvet. Festemidlene må velges på stedet avhengig av
gulvets beskaffenhet og vekten til Servitec.
 Merk!
Ta hensyn til en mulig høydeforskjell "h
trykkekspansjonsbeholderen og enheten ved beregning av minimums-
driftstrykket "P ".
0
6.3.3

Hydraulisk tilkobling

6.3.3.1 Avgassingsledning til anlegget
Enheten trenger to avgassingsledninger "DC" til anlegget. Én avgassingsledning
for det gassrike vannet fra anlegget og én for det avgassede vannet tilbake til
anlegget. Sperrer for begge avgassingsledningene er allerede forhåndsmontert
fra fabrikken. Tilkoblingen av avgassledningene må skje i hovedvolumstrømmen
til anleggsystemet.
Enhet i et varmeanlegg, trykkholding med membran-trykkekspansjonsbeholder
1 Sikkerhetsventil "SV"
2 Ekspansjonsledning "EC"
3 Avgassingsledning "DC" (avgasset vann)
4 Avgassingsledninger "DC" (gassrikt vann)
5 Ettermatingsledning "WC"
6 Opsjonelt tilleggsutstyr  4.5 "Valgfritt tilleggsutstyr",  139.
7 Servitec
8 Membran-trykkekspansjonsbeholder
Monteringen av avgassingsledningene til anlegget skjer i nærheten av
tilkoblingen for ekspansjonsledningen "EC". Det opprettholder stabile
trykkforhold.
Når apparatet drives med trykkavhengig ettermating av vann, må oppstillingen
skje nær membran-trykkekspansjonsbeholderen. Det sikrer trykkovervåking av
membran-trykkekspansjonsbeholderen. I styringen må man velge "Magcontrol"
som driftsmodus.

Merk!
Ta ved koblingsvarianter med hydraulisk rørveksel og returblanding
hensyn til integreringen i hovedvolumstrømmen "V".
– Koblings- og ettermatingsvarianter,  6.4 "Koblings- og
ettermatingsvarianter",  141.
" mellom
st
Vakuum - sprayavgassing — 18.12.2019-Rev. A
Detalj integrering avgassingsledning "DC"
Foreta tilkoblingen av avgassingsledningene "DC" etter følgende skjema.
• Unngå inntrengning av grovt smuss og dermed overbelastning av
Servitecs smussfanger "ST".
• Koble til avgassingsledningen for det gassrike vannet før
avgassingsledningen for det gassfattige vannet i anleggets
strømningsretning.
Vanntemperaturen må være i området > 0 °C - 90 °C. Hos varmeanlegg bør
•
du derfor foretrekke retursiden. Dermed overholdes det tillatte
temperaturområdet for avgassing.
6.3.3.2 Ettermatingsledning
1 Servitec
2 2-veis motorkuleventil "WV"
Ved ettermating med vann ved hjelp av en nettskillebeholder "BT" må
underkanten av den ligge minimum 1000 mm over pumpen "PU".
Forskjellige Reflex-ettermatingsvarianter,  4.5 "Valgfritt tilleggsutstyr",  139.
Hvis den automatiske ettermatingen med vann ikke kobles til, må du lukke
tilkoblingen av ettermatingsledningen "WC" med en blindplugg R ½ tommer, og
ta anlegget i drift i driftsmodus "Levelcontrol".
Vær oppmerksom på følgende betingelser ved ekstern ettermating av vann:
• Installer minst én smussfanger "ST" med maskevidde ≤ 0,25 mm nært
foran 2-veis-motorkuleventilen "WV", og bruk vårt Fillset.

Merk!
Ved bruk av ekstern anleggsettermating må det sørges for at de ulike
driftsparameterne ikke utløser noe feil på Servitec.
 Merk!
Bruk en trykkreduksjon i ettermatingsledningen "WC" når hviletrykket
overskrider 6 bar.
6.4

Koblings- og ettermatingsvarianter

Ettermatingsvarianten velges i kundemenyen for enhetsstyringen,  10.1.1
"Kundemeny",  149.
Følgende ettermatingsvarianter kan innstilles i kundemenyen:
• Trykkavhengig ettermating "Magcontrol".
– På et anleggssystem med en membran-trykkekspansjonsbeholder.
• Nivåavhengig ettermating "Levelcontrol".
– På et anleggssystem med en trykkholdestasjon.
Montasje
3 Nettskillebeholder "BT"
4 Smussfanger "ST"
Norsk — 141
