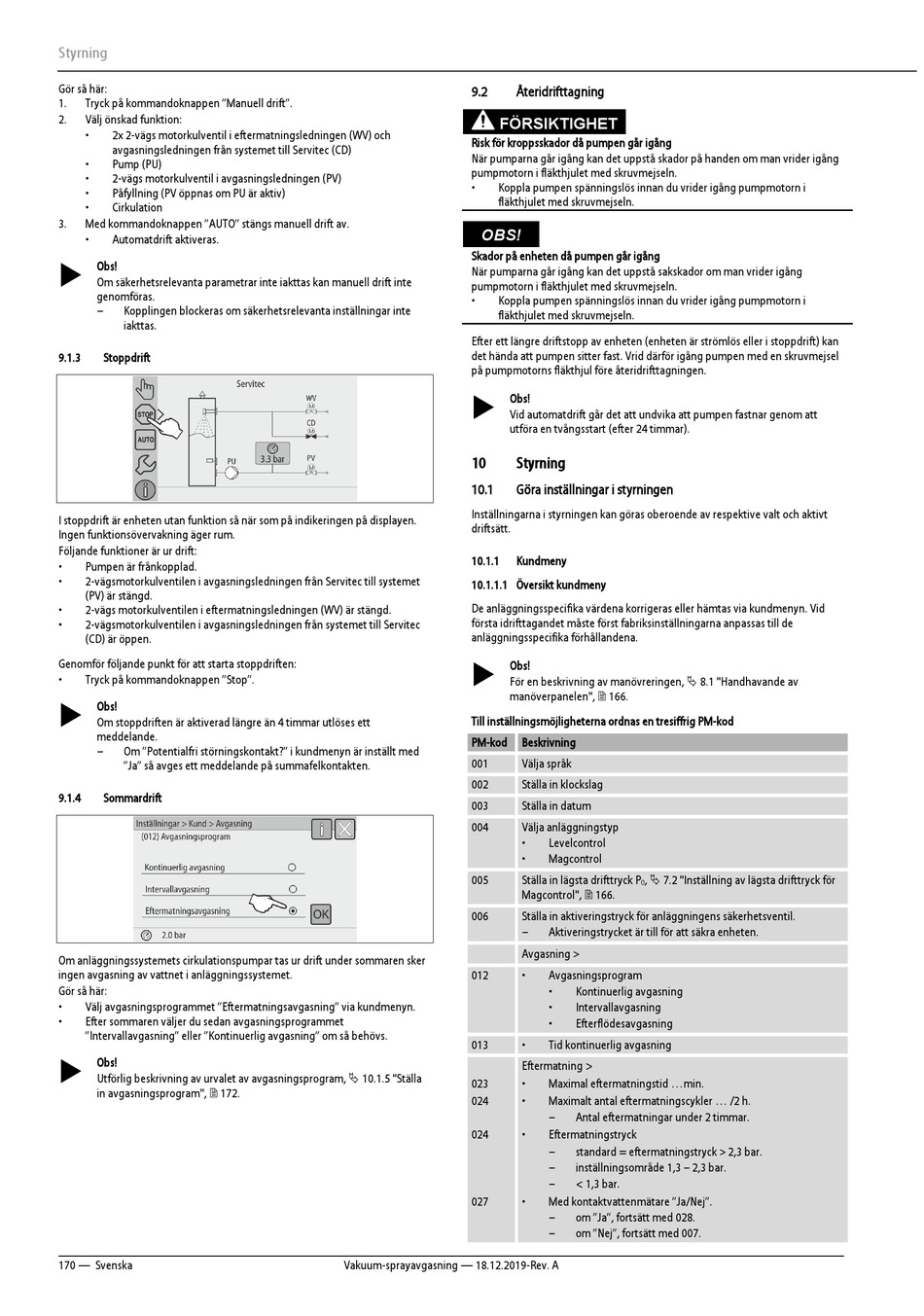

Stoppdrift; Sommardrift; Återidrifttagning; Styrning - Reflex Servitec 35 Originalbetriebsanleitung

Styrning

Gör så här:
1. Tryck på kommandoknappen "Manuell drift".
2. Välj önskad funktion:
• 2x 2-vägs motorkulventil i eftermatningsledningen (WV) och
avgasningsledningen från systemet till Servitec (CD)
• Pump (PU)
• 2-vägs motorkulventil i avgasningsledningen (PV)
• Påfyllning (PV öppnas om PU är aktiv)
• Cirkulation
3. Med kommandoknappen "AUTO" stängs manuell drift av.
• Automatdrift aktiveras.
 Obs!
Om säkerhetsrelevanta parametrar inte iakttas kan manuell drift inte
genomföras.
– Kopplingen blockeras om säkerhetsrelevanta inställningar inte
iakttas.
9.1.3

Stoppdrift

I stoppdrift är enheten utan funktion så när som på indikeringen på displayen.
Ingen funktionsövervakning äger rum.
Följande funktioner är ur drift:
• Pumpen är frånkopplad.
• 2-vägsmotorkulventilen i avgasningsledningen från Servitec till systemet
(PV) är stängd.
• 2-vägs motorkulventilen i eftermatningsledningen (WV) är stängd.
• 2-vägsmotorkulventilen i avgasningsledningen från systemet till Servitec
(CD) är öppen.
Genomför följande punkt för att starta stoppdriften:
• Tryck på kommandoknappen "Stop".
 Obs!
Om stoppdriften är aktiverad längre än 4 timmar utlöses ett
meddelande.
– Om "Potentialfri störningskontakt?" i kundmenyn är inställt med
"Ja" så avges ett meddelande på summafelkontakten.
9.1.4

Sommardrift

Om anläggningssystemets cirkulationspumpar tas ur drift under sommaren sker
ingen avgasning av vattnet i anläggningssystemet.
Gör så här:
• Välj avgasningsprogrammet "Eftermatningsavgasning" via kundmenyn.
• Efter sommaren väljer du sedan avgasningsprogrammet
"Intervallavgasning" eller "Kontinuerlig avgasning" om så behövs.
 Obs!
Utförlig beskrivning av urvalet av avgasningsprogram,  10.1.5 "Ställa
in avgasningsprogram",  172.
170 — Svenska
9.2 Återidrifttagning
FÖRSIKTIGHET
Risk för kroppsskador då pumpen går igång
När pumparna går igång kan det uppstå skador på handen om man vrider igång
pumpmotorn i fläkthjulet med skruvmejseln.
• Koppla pumpen spänningslös innan du vrider igång pumpmotorn i
fläkthjulet med skruvmejseln.
OBS!
Skador på enheten då pumpen går igång
När pumparna går igång kan det uppstå sakskador om man vrider igång
pumpmotorn i fläkthjulet med skruvmejseln.
• Koppla pumpen spänningslös innan du vrider igång pumpmotorn i
fläkthjulet med skruvmejseln.
Efter ett längre driftstopp av enheten (enheten är strömlös eller i stoppdrift) kan
det hända att pumpen sitter fast. Vrid därför igång pumpen med en skruvmejsel
på pumpmotorns fläkthjul före återidrifttagningen.
 Obs!
Vid automatdrift går det att undvika att pumpen fastnar genom att
utföra en tvångsstart (efter 24 timmar).
10 Styrning
10.1 Göra inställningar i styrningen
Inställningarna i styrningen kan göras oberoende av respektive valt och aktivt
driftsätt.
10.1.1

Kundmeny

10.1.1.1 Översikt kundmeny
De anläggningsspecifika värdena korrigeras eller hämtas via kundmenyn. Vid
första idrifttagandet måste först fabriksinställningarna anpassas till de
anläggningsspecifika förhållandena.
 Obs!
För en beskrivning av manövreringen,  8.1 "Handhavande av
manöverpanelen",  166.
Till inställningsmöjligheterna ordnas en tresiffrig PM-kod
PM-kod
001
002
003
004
005
006
012
013
023
024
024
027
Vakuum-sprayavgasning — 18.12.2019-Rev. A
Beskrivning
Välja språk
Ställa in klockslag
Ställa in datum
Välja anläggningstyp
• Levelcontrol
• Magcontrol
Ställa in lägsta drifttryck P ,  7.2 "Inställning av lägsta drifttryck för
0
Magcontrol",  166.
Ställa in aktiveringstryck för anläggningens säkerhetsventil.
– Aktiveringstrycket är till för att säkra enheten.
Avgasning ˃
• Avgasningsprogram
• Kontinuerlig avgasning
• Intervallavgasning
• Efterflödesavgasning
• Tid kontinuerlig avgasning
Eftermatning >
• Maximal eftermatningstid ...min.
• Maximalt antal eftermatningscykler ... /2 h.
– Antal eftermatningar under 2 timmar.
• Eftermatningstryck
standard = eftermatningstryck ˃ 2,3 bar.
–
– inställningsområde 1,3 – 2,3 bar.
– < 1,3 bar.
• Med kontaktvattenmätare "Ja/Nej".
– om "Ja", fortsätt med 028.
– om "Nej", fortsätt med 007.
