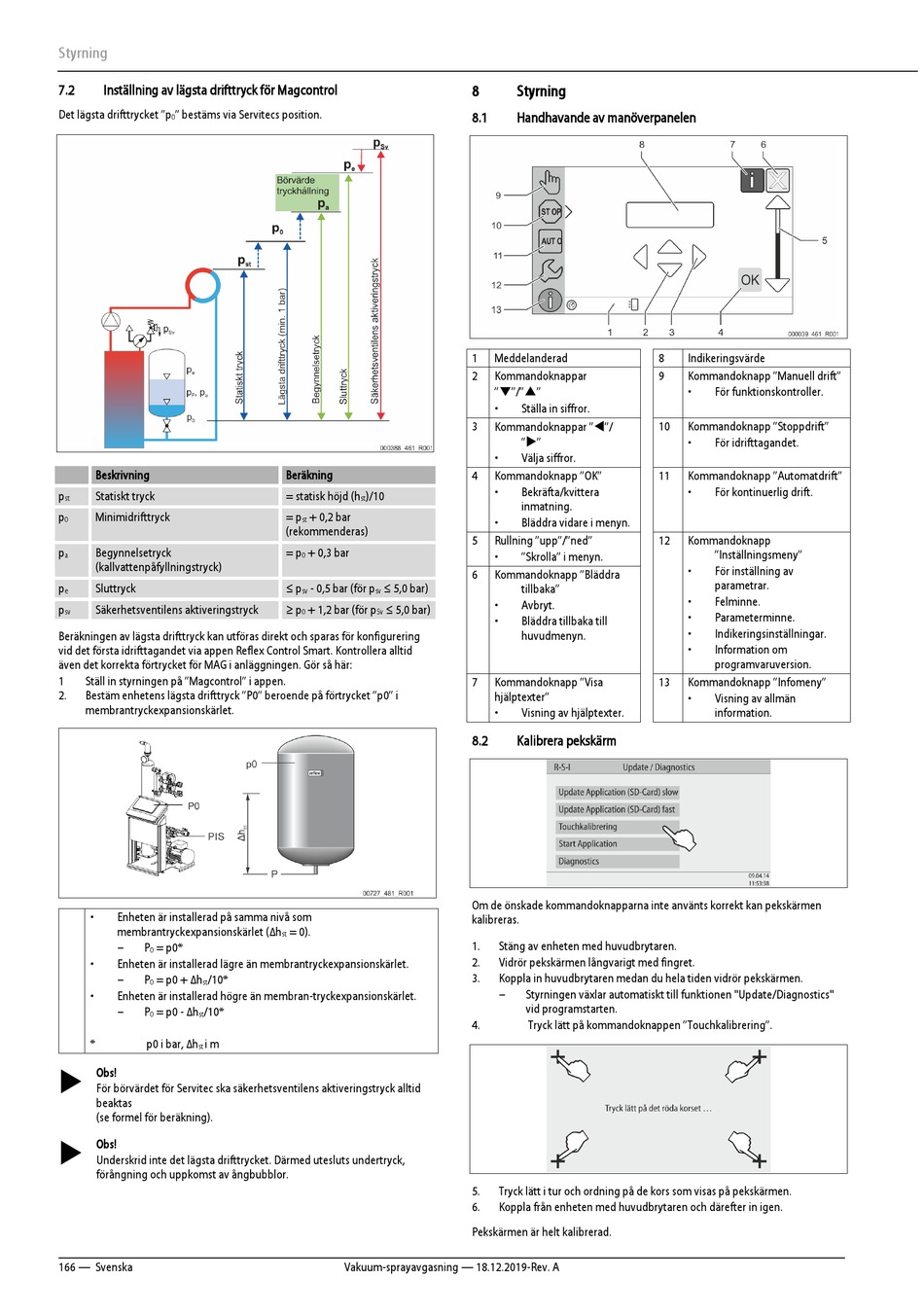

Inställning Av Lägsta Drifttryck För Magcontrol; Styrning; Handhavande Av Manöverpanelen; Kalibrera Pekskärm - Reflex Servitec 35 Originalbetriebsanleitung

Styrning

7.2 Inställning av lägsta drifttryck för Magcontrol
Det lägsta drifttrycket "p " bestäms via Servitecs position.
0
Beskrivning
p Statiskt tryck
st
p Minimidrifttryck
0
p Begynnelsetryck
a
(kallvattenpåfyllningstryck)
p Sluttryck
e
p Säkerhetsventilens aktiveringstryck
sv
Beräkningen av lägsta drifttryck kan utföras direkt och sparas för konfigurering
vid det första idrifttagandet via appen Reflex Control Smart. Kontrollera alltid
även det korrekta förtrycket för MAG i anläggningen. Gör så här:
1 Ställ in styrningen på "Magcontrol" i appen.
2. Bestäm enhetens lägsta drifttryck "P0" beroende på förtrycket "p0" i
membrantryckexpansionskärlet.
• Enheten är installerad på samma nivå som
membrantryckexpansionskärlet (∆h
– P = p0*
0
• Enheten är installerad lägre än membrantryckexpansionskärlet.
– P = p0 + ∆h /10*
0 st
• Enheten är installerad högre än membran-tryckexpansionskärlet.
– P = p0 - ∆h /10*
0 st
* p0 i bar, ∆h i m
st
 Obs!
För börvärdet för Servitec ska säkerhetsventilens aktiveringstryck alltid
beaktas
(se formel för beräkning).

Obs!
Underskrid inte det lägsta drifttrycket. Därmed utesluts undertryck,
förångning och uppkomst av ångbubblor.
166 — Svenska
Beräkning
= statisk höjd (h )/10
st
= p + 0,2 bar
st
(rekommenderas)
= p + 0,3 bar
0
≤ p - 0,5 bar (för p ≤ 5,0 bar)
sv sv
≥ p + 1,2 bar (för p ≤ 5,0 bar)
0 Sv
= 0).
st
Vakuum-sprayavgasning — 18.12.2019-Rev. A
8 Styrning
8.1 Handhavande av manöverpanelen
1 Meddelanderad
2 Kommandoknappar
"▼"/"▲"
• Ställa in siffror.
3 Kommandoknappar ""/
""
• Välja siffror.
4 Kommandoknapp "OK"
• Bekräfta/kvittera
inmatning.
• Bläddra vidare i menyn.
5 Rullning "upp"/"ned"
• "Skrolla" i menyn.
6 Kommandoknapp "Bläddra
tillbaka"
• Avbryt.
• Bläddra tillbaka till
huvudmenyn.
7 Kommandoknapp "Visa
hjälptexter"
• Visning av hjälptexter.
8.2 Kalibrera pekskärm
Om de önskade kommandoknapparna inte använts korrekt kan pekskärmen
kalibreras.
1. Stäng av enheten med huvudbrytaren.
2. Vidrör pekskärmen långvarigt med fingret.
3. Koppla in huvudbrytaren medan du hela tiden vidrör pekskärmen.
– Styrningen växlar automatiskt till funktionen "Update/Diagnostics"
vid programstarten.
4. Tryck lätt på kommandoknappen "Touchkalibrering".
5. Tryck lätt i tur och ordning på de kors som visas på pekskärmen.
6. Koppla från enheten med huvudbrytaren och därefter in igen.
Pekskärmen är helt kalibrerad.
8 Indikeringsvärde
9 Kommandoknapp "Manuell drift"
• För funktionskontroller.
10 Kommandoknapp "Stoppdrift"
• För idrifttagandet.
11 Kommandoknapp "Automatdrift"
• För kontinuerlig drift.
12 Kommandoknapp
"Inställningsmeny"
• För inställning av
parametrar.
• Felminne.
• Parameterminne.
• Indikeringsinställningar.
• Information om
programvaruversion.
13 Kommandoknapp "Infomeny"
• Visning av allmän
information.
