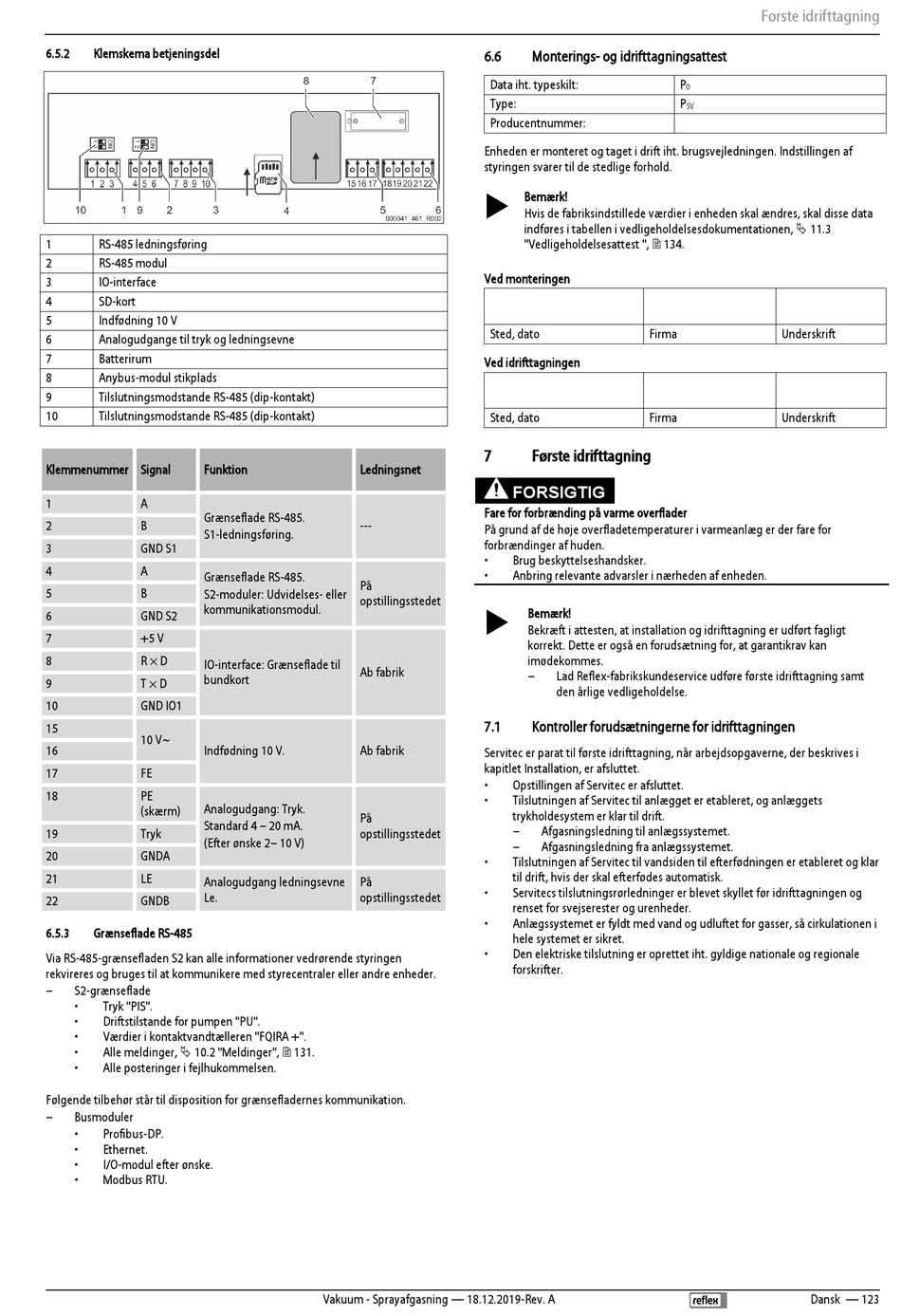

6.5.2

Klemskema betjeningsdel

1
RS-485 ledningsføring
2
RS-485 modul
3
IO-interface
4
SD-kort
5
Indfødning 10 V
6
Analogudgange til tryk og ledningsevne
7
Batterirum
8
Anybus-modul stikplads
9
Tilslutningsmodstande RS-485 (dip-kontakt)
10
Tilslutningsmodstande RS-485 (dip-kontakt)
Klemmenummer Signal
Funktion
1
A
Grænseflade RS-485.
2
B
S1-ledningsføring.
3
GND S1
4
A
Grænseflade RS-485.
5
B
S2-moduler: Udvidelses- eller
kommunikationsmodul.
6
GND S2
7
+5 V
8
R × D
IO-interface: Grænseflade til
bundkort
9
T × D
10
GND IO1
15
10 V~
16
Indfødning 10 V.
17
FE
18
PE
Analogudgang: Tryk.
(skærm)
Standard 4 – 20 mA.
19
Tryk
(Efter ønske 2– 10 V)
20
GNDA
21
LE
Analogudgang ledningsevne
Le.
22
GNDB
6.5.3
Grænseflade RS-485
Via RS-485-grænsefladen S2 kan alle informationer vedrørende styringen
rekvireres og bruges til at kommunikere med styrecentraler eller andre enheder.
S2-grænseflade
Tryk "PIS".
Driftstilstande for pumpen "PU".
Værdier i kontaktvandtælleren "FQIRA +".
Alle meldinger,  10.2 "Meldinger",  131.
Alle posteringer i fejlhukommelsen.
Følgende tilbehør står til disposition for grænsefladernes kommunikation.
Busmoduler
Profibus-DP.
Ethernet.
I/O-modul efter ønske.
Modbus RTU.
6.6
Data iht. typeskilt:
Type:
Producentnummer:
Enheden er monteret og taget i drift iht. brugsvejledningen. Indstillingen af
styringen svarer til de stedlige forhold.
Ved monteringen
Sted, dato
Ved idrifttagningen
Sted, dato
7
Ledningsnet
Fare for forbrænding på varme overflader
---
På grund af de høje overfladetemperaturer i varmeanlæg er der fare for
forbrændinger af huden.
opstillingsstedet
Ab fabrik
7.1
Ab fabrik
Servitec er parat til første idrifttagning, når arbejdsopgaverne, der beskrives i
kapitlet Installation, er afsluttet.
opstillingsstedet
opstillingsstedet
Vakuum - Sprayafgasning — 18.12.2019-Rev. A

Monterings- og idrifttagningsattest

P
P
Bemærk!
Hvis de fabriksindstillede værdier i enheden skal ændres, skal disse data
indføres i tabellen i vedligeholdelsesdokumentationen,  11.3
"Vedligeholdelsesattest ",  134.
Firma
Firma
Første idrifttagning
FORSIGTIG
Brug beskyttelseshandsker.
Anbring relevante advarsler i nærheden af enheden.
Bemærk!
Bekræft i attesten, at installation og idrifttagning er udført fagligt
korrekt. Dette er også en forudsætning for, at garantikrav kan
imødekommes.
Lad Reflex-fabrikskundeservice udføre første idrifttagning samt
den årlige vedligeholdelse.
Kontroller forudsætningerne for idrifttagningen
Opstillingen af Servitec er afsluttet.
Tilslutningen af Servitec til anlægget er etableret, og anlæggets
trykholdesystem er klar til drift.
Afgasningsledning til anlægssystemet.
Afgasningsledning fra anlægssystemet.
Tilslutningen af Servitec til vandsiden til efterfødningen er etableret og klar
til drift, hvis der skal efterfødes automatisk.
Servitecs tilslutningsrørledninger er blevet skyllet før idrifttagningen og
renset for svejserester og urenheder.
Anlægssystemet er fyldt med vand og udluftet for gasser, så cirkulationen i
hele systemet er sikret.
Den elektriske tilslutning er oprettet iht. gyldige nationale og regionale
forskrifter.
Første idrifttagning
0
SV
Underskrift
Underskrift
Dansk — 123
