Reflex Variomat Giga Originalbetriebsanleitung
Verwandte Anleitungen für Reflex Variomat Giga
Inhaltszusammenfassung für Reflex Variomat Giga

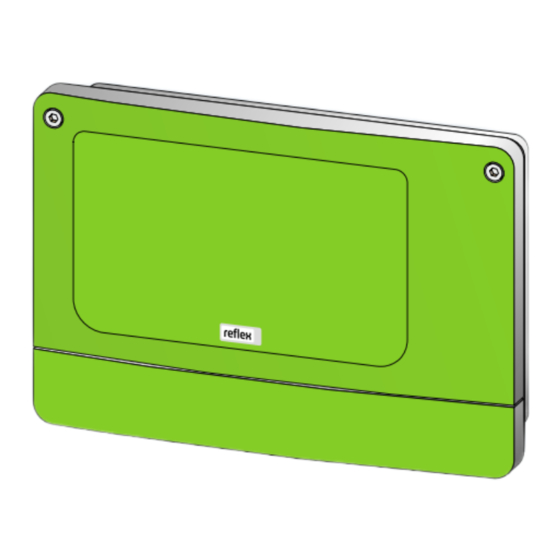

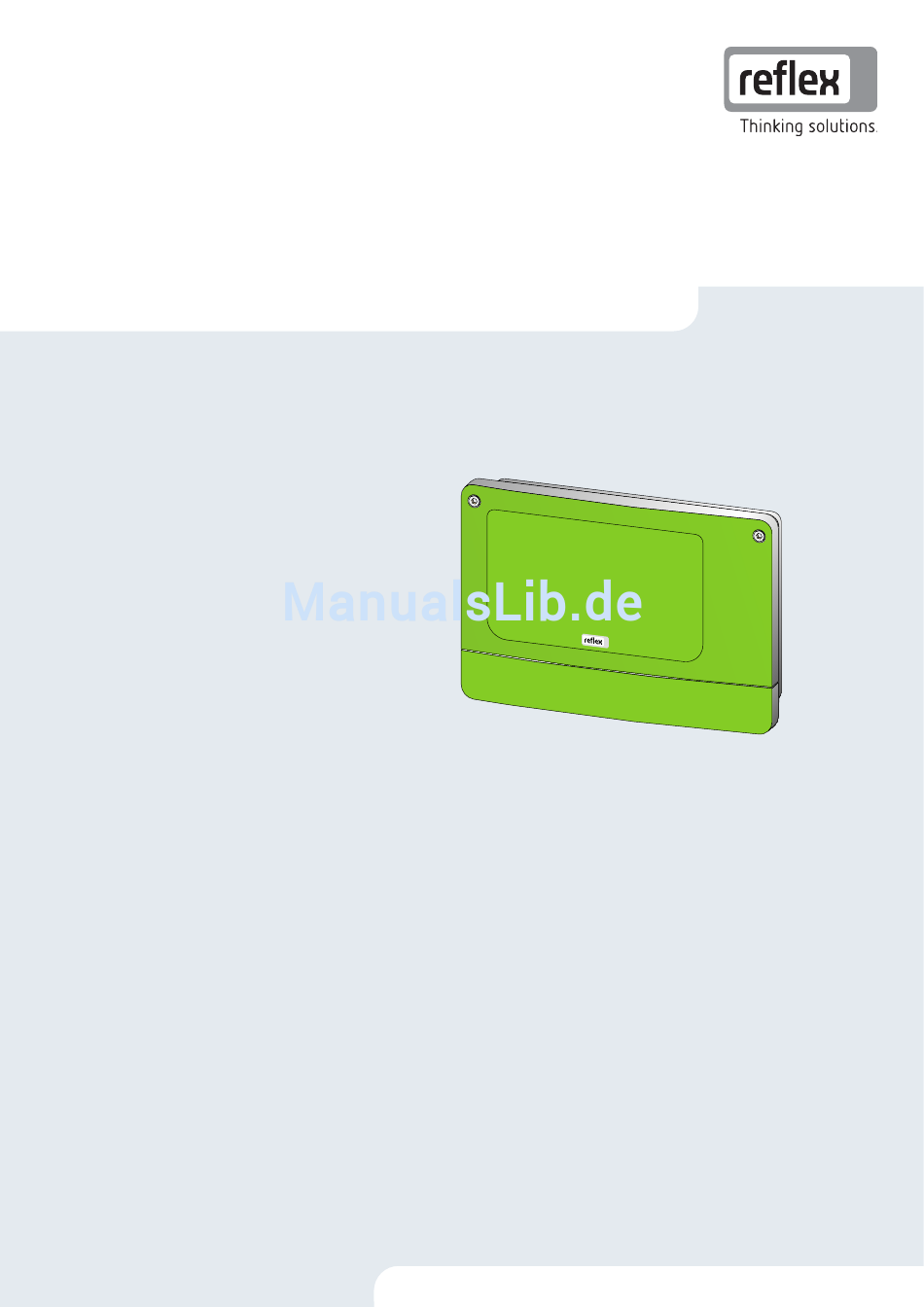

- Seite 1 02.02.2015 I/0-Modul (Erweiterungsmodul) Variomat Variomat Giga Reflexomat Betriebsanleitung Originalbetriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
Einstellung der analogen Ausgänge ..............................18 Einstellung der Moduladresse ................................19 Standardeinstellung vom I/0-Modul ............................... 20 6 Auswechseln der Sicherungen ..............................25 7 Anhang ......................................26 Reflex-Werkskundendienst ................................26 I/0-Modul (Erweiterungsmodul) — 02.02.2015 Deutsch — 3... - Seite 4 Hinweise zur Betriebsanleitung 4 — Deutsch I/0-Modul (Erweiterungsmodul) — 02.02.2015...
-
Seite 5: Hinweise Zur Betriebsanleitung
Für die Standardeinstellungen der I/0-Module, siehe Kapitel 5.4 "Standardeinstellung vom I/0-Modul" auf Seite 20. • Optional sind alle digitalen Ein- und Ausgänge frei einstellbar. Die Einstellung erfolgt durch den Reflex- Werkskundendienst, siehe Kapitel 7.1 "Reflex-Werkskundendienst" auf Seite 26. I/0-Modul (Erweiterungsmodul) — 02.02.2015... -
Seite 6: Technische Daten
Technische Daten Technische Daten 00022 _001_R001 Gehäuse Kunststoffgehäuse Breite (B) 340 mm Höhe (H) 233,6 mm Tiefe (T) 77 mm Gewicht 2,0 kg Zulässige Betriebstemperatur -5° C – 55° C Zulässige Lagertemperatur -40° C – 70° C Schutzgrad IP IP 64 Spannungsversorgung 230 V AC, 50 –... -
Seite 7: Anschluss
Anschluss Anschluss Gefahr – Stromschlag! • Lebensgefährliche Verletzungen durch Stromschlag. – Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird, spannungsfrei geschaltet ist. – Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder eingeschaltet werden kann. –... -
Seite 8: Elektrischer Anschluss
Anschluss Elektrischer Anschluss Die I/0-Module werden mit einem Netzkabel inklusive Schutzkontaktstecker geliefert. Bei Bedarf können Sie ein anderes Netzkabel anschließen. Gehen Sie wie folgt vor: 1. Ziehen Sie den Netzstecker vom I/0-Modul. 2. Öffnen Sie den Gehäusedeckel. Die Anschlussklemmen befinden sich im geöffneten Gehäuse auf der Grundplatine vom I/0-Modul. Grundplatine vom I/0 Modul. - Seite 9 Anschluss Klemmen- Signal Funktion nummer Netzeinspeisung NC (Öffner) Relaisausgang 1 NO (Schließer) NC (Öffner) Relaisausgang 2 NC (Öffner) Relaisausgang 3 NO (Schließer) NC (Öffner) Relaisausgang 4 NO (Schließer) NC (Öffner) Relaisausgang 5 NO (Schließer) NC (Öffner) Relaisausgang 6 NO (Schließer) Digitaleingang 6 Digitaleingang 5 Digitaleingänge 230V AC...
- Seite 10 Anschluss Schematische Anschlüsse der digitalen Eingänge vom I/0-Modul. 1 2 3 4 5 6 11 12 16 17 18 22 23 24 25 22 23 30 31 32 33 IN 6 IN 6 IN 5 IN 4 OUT* GND 7 8 9 13 14 15 19 20 21 26 27 28 29...
- Seite 11 Anschluss Schematische Anschlüsse der Analogsignale und der RS-485-Schnittstellen. 1 2 3 4 5 6 11 12 16 17 18 22 23 24 25 22 23 30 31 32 33 IN 6 IN 6 IN 5 IN 4 OUT* GND 7 8 9 13 14 15 19 20 21 26 27 28 29...
-
Seite 12: Anschluss Der Rs-485-Verbindung Mit Dem I/0-Modul
Anschluss Anschluss der RS-485-Verbindung mit dem I/0-Modul Grundplatine vom I/0-Modul. 1 2 3 4 5 6 11 12 16 17 18 22 23 24 25 22 23 30 31 32 33 IN 6 IN 6 IN 5 IN 4 OUT* GND GND 7 8 9 13 14 15 19 20 21... -
Seite 13: Anschluss Der Rs-485-Verbindung Mit Der Steuerung Control Basic
Anschluss Anschluss der RS-485-Verbindung mit der Steuerung Control Basic Grundplatine von der Steuerung Control Basic. 000248_001_R001 DIP-Schalter 1 und 2 in aktiver Stellung Anschlussklemmen für die RS-485-Verbindung • Der Abschlusswiderstand ist aktiviert Gehen Sie wie folgt vor: 1. Öffnen Sie den Gehäusedeckel von der Steuerung Control Basic. 2. -
Seite 14: Anschluss Der Rs-485-Verbindung Mit Der Steuerung Control Touch
Anschluss Anschluss der RS-485-Verbindung mit der Steuerung Control Touch Grundplatine von der Steuerung Control Touch. 000249_001_R001 Anschlussklemmen für die RS-485-Verbindung DIP-Schalter 1 und 2 in aktiver Stellung • Die Abschlusswiderstände sind aktiviert Gehen Sie wie folgt vor: 1. Schließen Sie die RS-485-Verbindung mit dem abgeschirmten Kabel an die Grundplatine an. •... -
Seite 15: Einstellungen
Einstellungen Einstellungen Gefahr – Stromschlag! • Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der Platine des Gerätes kann trotz Abziehens des Netzsteckers von der Spannungsversorgung eine Spannung von 230 V anliegen. – Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des Gerätes komplett von der Spannungsversorgung. - Seite 16 Einstellungen 000254_001_R001 Steuerung Control Touch Busmodul I/0-Modul Steuerung Control Basic Einstellungen der Abschlusswiderstände Jumper J3 Jumper / Schalter Jumper J10 und J11 DIP-Schalter 1 und 2 1 und 2 sowie 3 und 4 Einstellung Aktiviert Deaktiviert Aktiviert Deaktiviert Aktiviert Deaktiviert I/0-Modul Contol Touch Control Basic...
- Seite 17 Einstellungen Gerätesteuerungen und I/0-Module in der Master – Slave Funktionen. 000255_00 _R00 Steuerung Control Touch in der Master-Funktion Steuerung Control Basic in der Master-Funktion I/0-Modul für die Master Funktion I/0-Modul für die Master Funktion Steuerung Control Touch in der Slave-Funktion Steuerung Control Basic in der Slave-Funktion I/0-Modul für die Slave Funktion I/0-Modul für die Slave-Funktion...
-
Seite 18: Einstellung Der Analogen Ausgänge
Einstellungen Einstellung der analogen Ausgänge Einstellung der analogen Ausgänge auf der Grundplatine vom I/0-Modul. 1 2 3 4 5 6 11 12 16 17 18 22 23 24 25 22 23 30 31 32 33 IN 6 IN 6 IN 5 IN 4 OUT* GND GND 7 8 9... -
Seite 19: Einstellung Der Moduladresse
Einstellungen Einstellung der Moduladresse Einstellung der Moduladresse auf der Grundplatine vom I/0-Modul. 1 2 3 4 5 6 11 12 16 17 18 22 23 24 25 22 23 30 31 32 33 IN 6 IN 6 IN 5 IN 4 OUT* GND GND 7 8 9 13 14 15... -
Seite 20: Standardeinstellung Vom I/0-Modul
Hinweis! • Die Standardeinstellungen gelten ab der Softwareversion V1.10. • Optional sind alle digitalen Ein- und Ausgänge frei einstellbar. Die Einstellung erfolgt durch den Reflex- Werkskundendienst, siehe Kapitel 7.1 "Reflex-Werkskundendienst" auf Seite 26. 20 — Deutsch I/0-Modul (Erweiterungsmodul) — 02.02.2015... - Seite 21 Einstellungen Standardeinstellung vom I/0-Modul für Variomat. Signal- Meldetext Störspeicher- Vorrang Signal auf Eingang bewirkt folgende Aktion auswertung eintrag vor dem Ablauf Eingänge Öffner Externe • Magnetventile sind geschlossen. Temperaturüberwachung – Magnetventil (2) in Überströmleitung (1) – Magnetventil (3) in Überströmleitung (2) •...
- Seite 22 Einstellungen Standardeinstellung vom I/0-Modul für Variomat Giga. Signal- Meldetext Störspeicher- Vorrang Signal auf Eingang bewirkt folgende Aktion auswertung eintrag vor dem Ablauf Eingänge Öffner Externe • Magnetventile in den Überströmleitungen sind Temperaturüber- geschlossen. wachung – Magnetventil (2) in Überströmleitung (1) –...
- Seite 23 Einstellungen Standardeinstellung vom I/0-Modul für Reflexomat. Signal- Meldetext Störspeicher- Vorrang Signal auf Eingang bewirkt folgende Aktion auswertung eintrag vor dem Ablauf Eingänge Öffner Externe Schaltet „Sammelstörung“ in der Steuerung vom Gerät. Temperaturüber- wachung Öffner Externes Signal, Schaltet „Sammelstörung“ in der Steuerung vom Gerät. Mindestdruck Öffner Hand-Nachspeisung...
- Seite 24 Einstellungen Standardeinstellung vom I/0-Modul für Servitec. Signal- Meldetext Störspeicher- Vorrang Signal auf Eingang bewirkt folgende Aktion auswertung eintrag vor dem Ablauf Eingänge Öffner Externe • Pumpe 1 abgeschaltet. Temperaturüber- • Pumpe 2 abgeschaltet wachung • Magnetventile in den Überströmleitungen sind geschlossen.
-
Seite 25: Auswechseln Der Sicherungen
Auswechseln der Sicherungen Auswechseln der Sicherungen Gefahr – Stromschlag! • Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der Platine des Gerätes kann trotz Abziehens des Netzsteckers von der Spannungsversorgung eine Spannung von 230 V anliegen. – Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des Gerätes komplett von der Spannungsversorgung. -
Seite 26: Anhang
Zentraler Werkskundendienst Zentrale: Telefonnummer: +49 (0)2382 7069 - 0 Werkskundendienst Telefonnummer: +49 (0)2382 7069 - 9505 Fax: +49 (0)2382 7069 - 523 E-Mail: service@reflex.de Technische Hotline Für Fragen zu unseren Produkten Telefonnummer: +49 (0)2382 7069-9546 Montag bis Freitag von 8:00 Uhr bis 16:30 Uhr 26 —... - Seite 28 Reflex Winkelmann GmbH Gersteinstraße 19 59227 Ahlen, Germany Telefon: +49 (0)2382 7069-0 Telefax: +49 (0)2382 7069-588 www.reflex.de...
