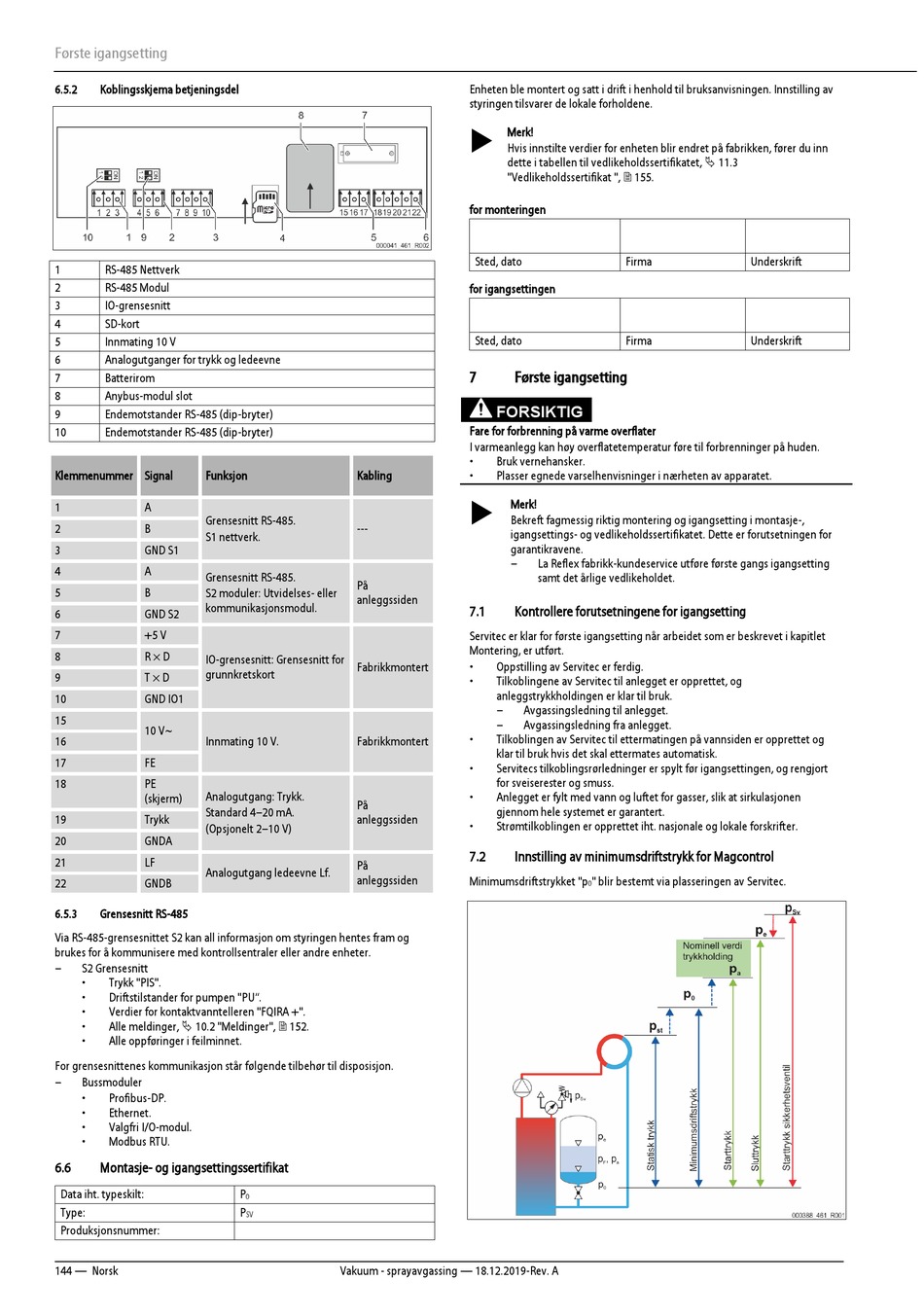

Koblingsskjema Betjeningsdel; Grensesnitt Rs-485; Montasje- Og Igangsettingssertifikat; Første Igangsetting - Reflex Servitec 35 Originalbetriebsanleitung

Første igangsetting
6.5.2

Koblingsskjema betjeningsdel

1 RS-485 Nettverk
2 RS-485 Modul
3 IO-grensesnitt
4 SD-kort
5 Innmating 10 V
6 Analogutganger for trykk og ledeevne
7 Batterirom
8 Anybus-modul slot
9 Endemotstander RS-485 (dip-bryter)
10 Endemotstander RS-485 (dip-bryter)
Klemmenummer Signal Funksjon
1 A

Grensesnitt RS-485.

2 B
S1 nettverk.
3 GND S1
4 A
Grensesnitt RS-485.
5 B S2 moduler: Utvidelses- eller
kommunikasjonsmodul.
6 GND S2
7 +5 V
8 R × D
IO-grensesnitt: Grensesnitt for
grunnkretskort
9 T × D
10 GND IO1
15
10 V~
16 Innmating 10 V.
17 FE
18 PE
Analogutgang: Trykk.
(skjerm)
Standard 4–20 mA.
19 Trykk
(Opsjonelt 2–10 V)
20 GNDA
21 LF
Analogutgang ledeevne Lf.
22 GNDB
6.5.3 Grensesnitt RS-485
Via RS-485-grensesnittet S2 kan all informasjon om styringen hentes fram og
brukes for å kommunisere med kontrollsentraler eller andre enheter.
– S2 Grensesnitt
• Trykk "PIS".
• Driftstilstander for pumpen "PU".
• Verdier for kontaktvanntelleren "FQIRA +".
Alle meldinger,  10.2 "Meldinger",  152.
•
• Alle oppføringer i feilminnet.
For grensesnittenes kommunikasjon står følgende tilbehør til disposisjon.
– Bussmoduler
• Profibus-DP.
• Ethernet.
• Valgfri I/O-modul.
• Modbus RTU.
6.6

Montasje- og igangsettingssertifikat

Data iht. typeskilt:
Type:
Produksjonsnummer:
144 — Norsk
Kabling
---
På
anleggssiden
Fabrikkmontert
Fabrikkmontert
På
anleggssiden
På
anleggssiden
P
0
P
SV
Vakuum - sprayavgassing — 18.12.2019-Rev. A
Enheten ble montert og satt i drift i henhold til bruksanvisningen. Innstilling av
styringen tilsvarer de lokale forholdene.

Merk!
Hvis innstilte verdier for enheten blir endret på fabrikken, fører du inn
dette i tabellen til vedlikeholdssertifikatet,  11.3
"Vedlikeholdssertifikat ",  155.
for monteringen
Sted, dato Firma
for igangsettingen
Sted, dato Firma
7 Første igangsetting
FORSIKTIG
Fare for forbrenning på varme overflater
I varmeanlegg kan høy overflatetemperatur føre til forbrenninger på huden.
• Bruk vernehansker.
• Plasser egnede varselhenvisninger i nærheten av apparatet.
 Merk!
Bekreft fagmessig riktig montering og igangsetting i montasje-,
igangsettings- og vedlikeholdssertifikatet. Dette er forutsetningen for
garantikravene.
– La Reflex fabrikk-kundeservice utføre første gangs igangsetting
samt det årlige vedlikeholdet.
7.1

Kontrollere forutsetningene for igangsetting

Servitec er klar for første igangsetting når arbeidet som er beskrevet i kapitlet
Montering, er utført.
• Oppstilling av Servitec er ferdig.
• Tilkoblingene av Servitec til anlegget er opprettet, og
anleggstrykkholdingen er klar til bruk.
– Avgassingsledning til anlegget.
– Avgassingsledning fra anlegget.
• Tilkoblingen av Servitec til ettermatingen på vannsiden er opprettet og
klar til bruk hvis det skal ettermates automatisk.
• Servitecs tilkoblingsrørledninger er spylt før igangsettingen, og rengjort
for sveiserester og smuss.
• Anlegget er fylt med vann og luftet for gasser, slik at sirkulasjonen
gjennom hele systemet er garantert.
• Strømtilkoblingen er opprettet iht. nasjonale og lokale forskrifter.
7.2

Innstilling av minimumsdriftstrykk for Magcontrol

Minimumsdriftstrykket "p " blir bestemt via plasseringen av Servitec.
0
Underskrift
Underskrift
