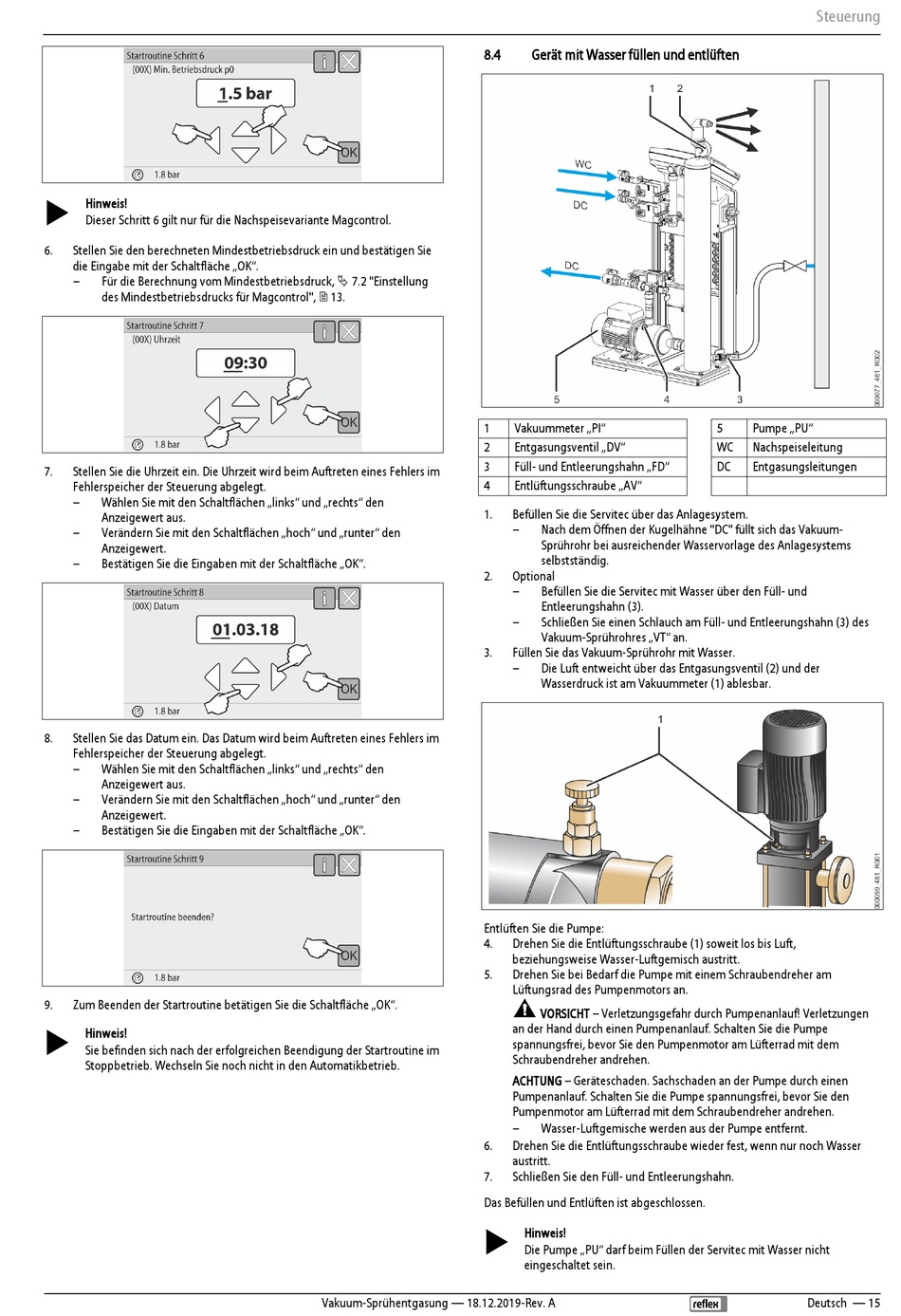

Hinweis!
Dieser Schritt 6 gilt nur für die Nachspeisevariante Magcontrol.
6. Stellen Sie den berechneten Mindestbetriebsdruck ein und bestätigen Sie
die Eingabe mit der Schaltfläche „OK".
Für die Berechnung vom Mindestbetriebsdruck,  7.2 "Einstellung
–
des Mindestbetriebsdrucks für Magcontrol",  13.
7. Stellen Sie die Uhrzeit ein. Die Uhrzeit wird beim Auftreten eines Fehlers im
Fehlerspeicher der Steuerung abgelegt.
– Wählen Sie mit den Schaltflächen „links" und „rechts" den
Anzeigewert aus.
– Verändern Sie mit den Schaltflächen „hoch" und „runter" den
Anzeigewert.
– Bestätigen Sie die Eingaben mit der Schaltfläche „OK".
8. Stellen Sie das Datum ein. Das Datum wird beim Auftreten eines Fehlers im
Fehlerspeicher der Steuerung abgelegt.
– Wählen Sie mit den Schaltflächen „links" und „rechts" den
Anzeigewert aus.
– Verändern Sie mit den Schaltflächen „hoch" und „runter" den
Anzeigewert.
– Bestätigen Sie die Eingaben mit der Schaltfläche „OK".
9. Zum Beenden der Startroutine betätigen Sie die Schaltfläche „OK".
 Hinweis!
Sie befinden sich nach der erfolgreichen Beendigung der Startroutine im
Stoppbetrieb. Wechseln Sie noch nicht in den Automatikbetrieb.
8.4
1
2
3
4
1.
2.
3.
Entlüften Sie die Pumpe:
4.
5.
6.
7.
Das Befüllen und Entlüften ist abgeschlossen.

Vakuum-Sprühentgasung — 18.12.2019-Rev. A
Gerät mit Wasser füllen und entlüften
Vakuummeter „PI"
Entgasungsventil „DV"
Füll- und Entleerungshahn „FD"
Entlüftungsschraube „AV"
Befüllen Sie die Servitec über das Anlagesystem.
– Nach dem Öffnen der Kugelhähne "DC" füllt sich das Vakuum-
Sprührohr bei ausreichender Wasservorlage des Anlagesystems
selbstständig.
Optional
– Befüllen Sie die Servitec mit Wasser über den Füll- und
Entleerungshahn (3).
– Schließen Sie einen Schlauch am Füll- und Entleerungshahn (3) des
Vakuum-Sprührohres „VT" an.
Füllen Sie das Vakuum-Sprührohr mit Wasser.
– Die Luft entweicht über das Entgasungsventil (2) und der
Wasserdruck ist am Vakuummeter (1) ablesbar.
Drehen Sie die Entlüftungsschraube (1) soweit los bis Luft,
beziehungsweise Wasser-Luftgemisch austritt.
Drehen Sie bei Bedarf die Pumpe mit einem Schraubendreher am
Lüftungsrad des Pumpenmotors an.
VORSICHT – Verletzungsgefahr durch Pumpenanlauf! Verletzungen
an der Hand durch einen Pumpenanlauf. Schalten Sie die Pumpe
spannungsfrei, bevor Sie den Pumpenmotor am Lüfterrad mit dem
Schraubendreher andrehen.
ACHTUNG – Geräteschaden. Sachschaden an der Pumpe durch einen
Pumpenanlauf. Schalten Sie die Pumpe spannungsfrei, bevor Sie den
Pumpenmotor am Lüfterrad mit dem Schraubendreher andrehen.
– Wasser-Luftgemische werden aus der Pumpe entfernt.
Drehen Sie die Entlüftungsschraube wieder fest, wenn nur noch Wasser
austritt.
Schließen Sie den Füll- und Entleerungshahn.
Hinweis!
Die Pumpe „PU" darf beim Füllen der Servitec mit Wasser nicht
eingeschaltet sein.
Steuerung
5 Pumpe „PU"
WC Nachspeiseleitung
DC Entgasungsleitungen
