Tekniske data

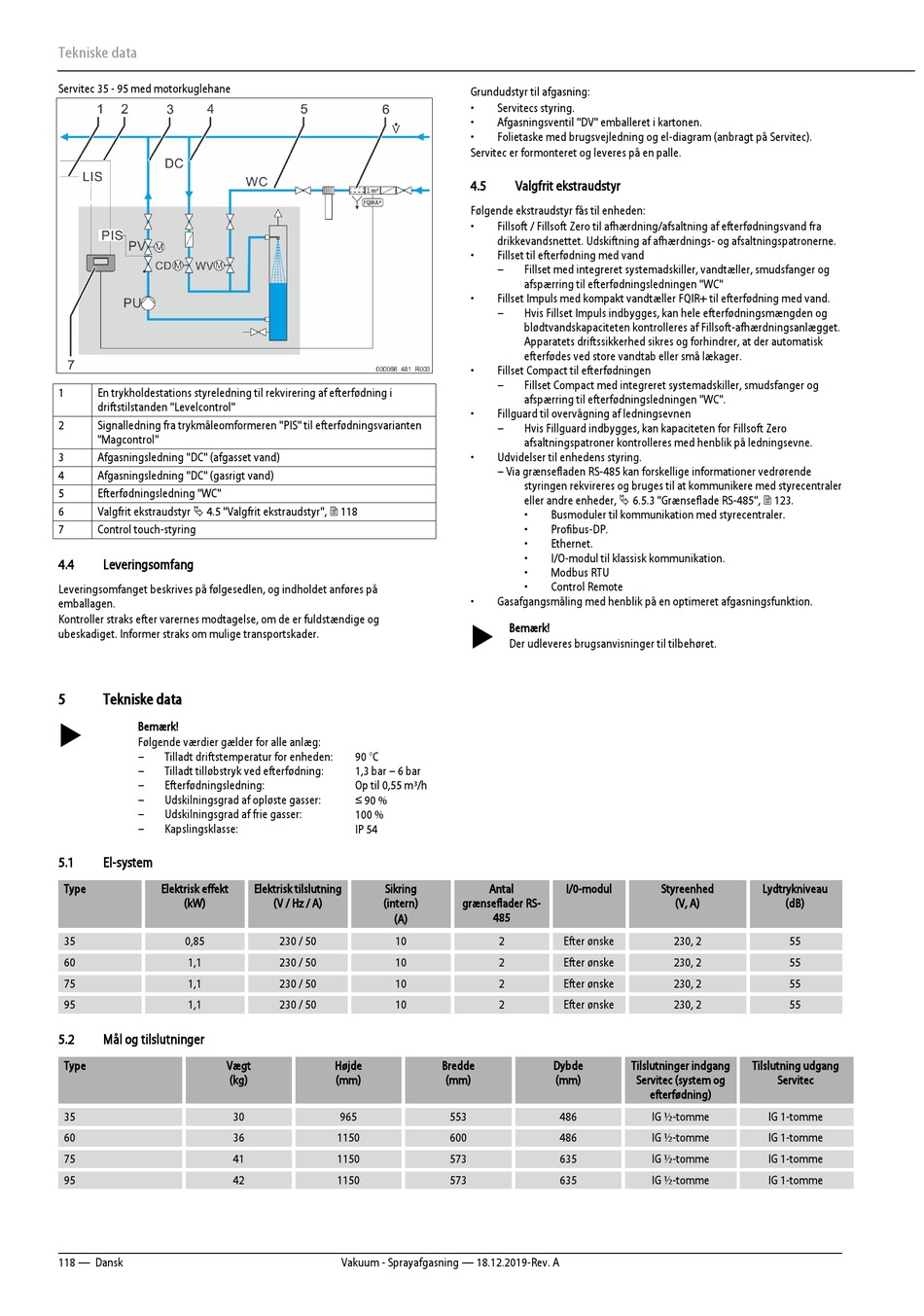

Servitec 35 - 95 med motorkuglehane
En trykholdestations styreledning til rekvirering af efterfødning i
1
driftstilstanden "Levelcontrol"
2 Signalledning fra trykmåleomformeren "PIS" til efterfødningsvarianten
"Magcontrol"
3 Afgasningsledning "DC" (afgasset vand)
4 Afgasningsledning "DC" (gasrigt vand)
5 Efterfødningsledning "WC"
6 Valgfrit ekstraudstyr  4.5 "Valgfrit ekstraudstyr",  118
7 Control touch-styring
4.4

Leveringsomfang

Leveringsomfanget beskrives på følgesedlen, og indholdet anføres på
emballagen.
Kontroller straks efter varernes modtagelse, om de er fuldstændige og
ubeskadiget. Informer straks om mulige transportskader.
5 Tekniske data
 Bemærk!
Følgende værdier gælder for alle anlæg:
– Tilladt driftstemperatur for enheden:
– Tilladt tilløbstryk ved efterfødning:
– Efterfødningsledning:
– Udskilningsgrad af opløste gasser:
– Udskilningsgrad af frie gasser:
– Kapslingsklasse:
5.1

El-system

Type Elektrisk effekt
(kW)
35 0,85
60 1,1
75 1,1
95 1,1
5.2 Mål og tilslutninger
Type Vægt
(kg)
35
60
75
95
118 — Dansk
90 °C
1,3 bar – 6 bar
Op til 0,55 m³/h
≤ 90 %
100 %
IP 54
Elektrisk tilslutning Sikring
(V / Hz / A) (intern)
(A)
230 / 50 10
230 / 50 10
230 / 50 10
230 / 50 10
Højde
(mm)
30 965
36 1150
41 1150
42 1150
Vakuum - Sprayafgasning — 18.12.2019-Rev. A
Grundudstyr til afgasning:
• Servitecs styring.
• Afgasningsventil "DV" emballeret i kartonen.
• Folietaske med brugsvejledning og el-diagram (anbragt på Servitec).
Servitec er formonteret og leveres på en palle.
4.5

Valgfrit ekstraudstyr

Følgende ekstraudstyr fås til enheden:
• Fillsoft / Fillsoft Zero til afhærdning/afsaltning af efterfødningsvand fra
drikkevandsnettet. Udskiftning af afhærdnings- og afsaltningspatronerne.
• Fillset til efterfødning med vand
– Fillset med integreret systemadskiller, vandtæller, smudsfanger og
afspærring til efterfødningsledningen "WC"
• Fillset Impuls med kompakt vandtæller FQIR+ til efterfødning med vand.
– Hvis Fillset Impuls indbygges, kan hele efterfødningsmængden og
blødtvandskapaciteten kontrolleres af Fillsoft-afhærdningsanlægget.
Apparatets driftssikkerhed sikres og forhindrer, at der automatisk
efterfødes ved store vandtab eller små lækager.
• Fillset Compact til efterfødningen
– Fillset Compact med integreret systemadskiller, smudsfanger og
afspærring til efterfødningsledningen "WC".
• Fillguard til overvågning af ledningsevnen
– Hvis Fillguard indbygges, kan kapaciteten for Fillsoft Zero
afsaltningspatroner kontrolleres med henblik på ledningsevne.
• Udvidelser til enhedens styring.
– Via grænsefladen RS-485 kan forskellige informationer vedrørende
styringen rekvireres og bruges til at kommunikere med styrecentraler
eller andre enheder,  6.5.3 "Grænseflade RS-485",  123.
• Busmoduler til kommunikation med styrecentraler.
• Profibus-DP.
• Ethernet.
• I/O-modul til klassisk kommunikation.
• Modbus RTU
• Control Remote
• Gasafgangsmåling med henblik på en optimeret afgasningsfunktion.

Bemærk!
Der udleveres brugsanvisninger til tilbehøret.
Antal I/0-modul
grænseflader RS-
485
2 Efter ønske
2 Efter ønske
2 Efter ønske
2 Efter ønske
Bredde Dybde
(mm) (mm)
553 486
600 486
573 635
573 635
Styreenhed Lydtrykniveau
(V, A) (dB)
230, 2 55
230, 2 55
230, 2 55
230, 2 55
Tilslutninger indgang Tilslutning udgang
Servitec (system og Servitec
efterfødning)
IG ½-tomme IG 1-tomme
IG ½-tomme IG 1-tomme
IG ½-tomme IG 1-tomme
IG ½-tomme IG 1-tomme
