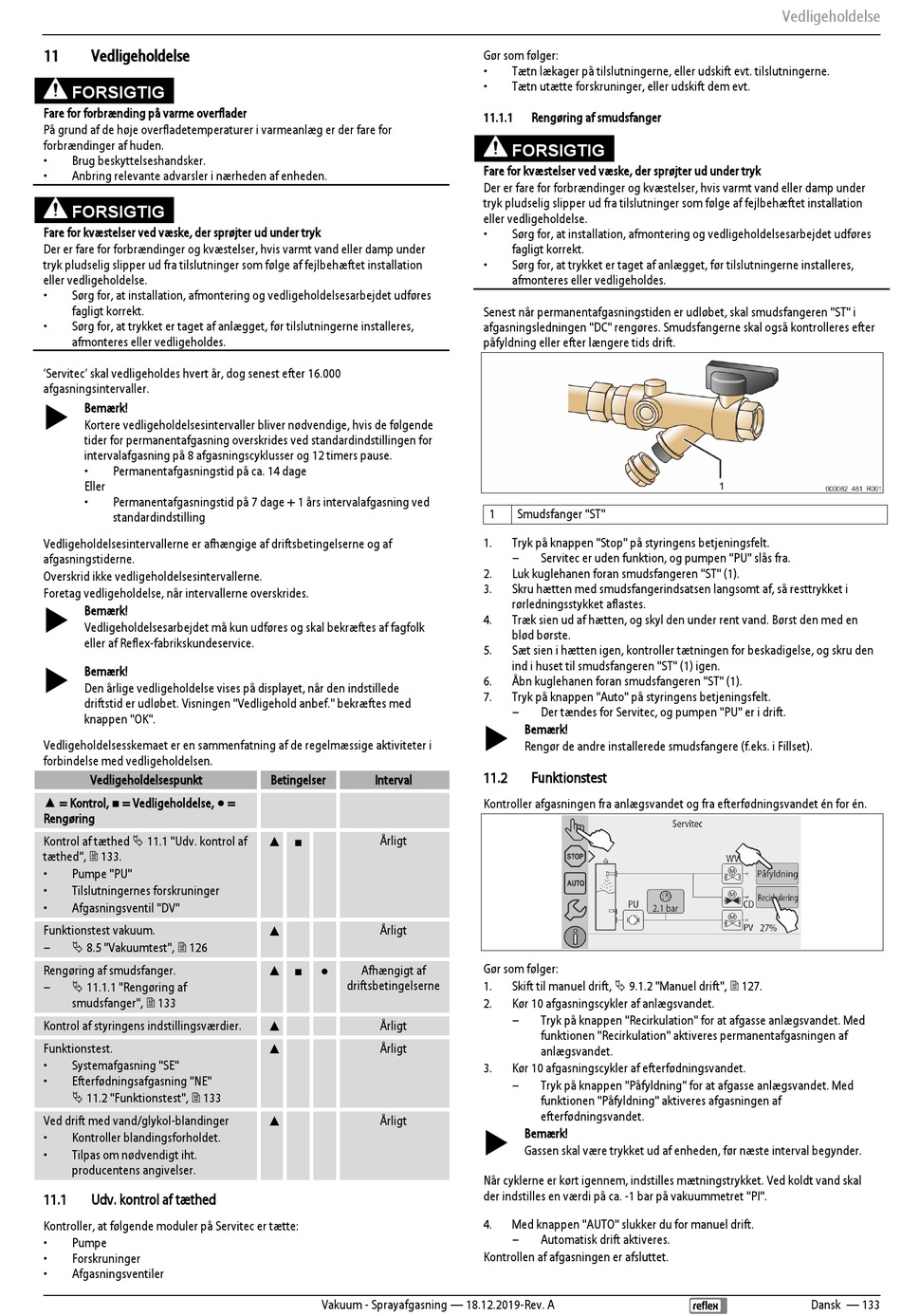

Vedligeholdelse; Udv. Kontrol Af Tæthed; Rengøring Af Smudsfanger; Funktionstest - Reflex Servitec 35 Originalbetriebsanleitung

11

Vedligeholdelse

FORSIGTIG
Fare for forbrænding på varme overflader
På grund af de høje overfladetemperaturer i varmeanlæg er der fare for
forbrændinger af huden.
• Brug beskyttelseshandsker.
• Anbring relevante advarsler i nærheden af enheden.
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp under
tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet installation
eller vedligeholdelse.
• Sørg for, at installation, afmontering og vedligeholdelsesarbejdet udføres
fagligt korrekt.
• Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
'Servitec' skal vedligeholdes hvert år, dog senest efter 16.000
afgasningsintervaller.
 Bemærk!
Kortere vedligeholdelsesintervaller bliver nødvendige, hvis de følgende
tider for permanentafgasning overskrides ved standardindstillingen for
intervalafgasning på 8 afgasningscyklusser og 12 timers pause.
• Permanentafgasningstid på ca. 14 dage
Eller
• Permanentafgasningstid på 7 dage + 1 års intervalafgasning ved
standardindstilling
Vedligeholdelsesintervallerne er afhængige af driftsbetingelserne og af
afgasningstiderne.
Overskrid ikke vedligeholdelsesintervallerne.
Foretag vedligeholdelse, når intervallerne overskrides.
 Bemærk!
Vedligeholdelsesarbejdet må kun udføres og skal bekræftes af fagfolk
eller af Reflex-fabrikskundeservice.

Bemærk!
Den årlige vedligeholdelse vises på displayet, når den indstillede
driftstid er udløbet. Visningen "Vedligehold anbef." bekræftes med
knappen "OK".
Vedligeholdelsesskemaet er en sammenfatning af de regelmæssige aktiviteter i
forbindelse med vedligeholdelsen.
Vedligeholdelsespunkt
▲ = Kontrol, ■ = Vedligeholdelse, ● =
Rengøring
Kontrol af tæthed  11.1 "Udv. kontrol af
tæthed",  133.
• Pumpe "PU"
• Tilslutningernes forskruninger
• Afgasningsventil "DV"
Funktionstest vakuum.
–  8.5 "Vakuumtest",  126
Rengøring af smudsfanger.
 11.1.1 "Rengøring af
–
smudsfanger",  133
Kontrol af styringens indstillingsværdier.

Funktionstest.

• Systemafgasning "SE"
• Efterfødningsafgasning "NE"
 11.2 "Funktionstest",  133
Ved drift med vand/glykol-blandinger
• Kontroller blandingsforholdet.
• Tilpas om nødvendigt iht.
producentens angivelser.
11.1 Udv. kontrol af tæthed
Kontroller, at følgende moduler på Servitec er tætte:
• Pumpe
• Forskruninger
• Afgasningsventiler
Betingelser Interval
▲ ■
Årligt
▲
Årligt
▲ ■ ●
Afhængigt af
driftsbetingelserne
▲
Årligt
▲
Årligt
▲
Årligt
Vakuum - Sprayafgasning — 18.12.2019-Rev. A
Gør som følger:
• Tætn lækager på tilslutningerne, eller udskift evt. tilslutningerne.
• Tætn utætte forskruninger, eller udskift dem evt.
11.1.1 Rengøring af smudsfanger
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp under
tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet installation
eller vedligeholdelse.
• Sørg for, at installation, afmontering og vedligeholdelsesarbejdet udføres
fagligt korrekt.
• Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
Senest når permanentafgasningstiden er udløbet, skal smudsfangeren "ST" i
afgasningsledningen "DC" rengøres. Smudsfangerne skal også kontrolleres efter
påfyldning eller efter længere tids drift.
1 Smudsfanger "ST"
1. Tryk på knappen "Stop" på styringens betjeningsfelt.
– Servitec er uden funktion, og pumpen "PU" slås fra.
2. Luk kuglehanen foran smudsfangeren "ST" (1).
3. Skru hætten med smudsfangerindsatsen langsomt af, så resttrykket i
rørledningsstykket aflastes.
4. Træk sien ud af hætten, og skyl den under rent vand. Børst den med en
blød børste.
5. Sæt sien i hætten igen, kontroller tætningen for beskadigelse, og skru den
ind i huset til smudsfangeren "ST" (1) igen.
6. Åbn kuglehanen foran smudsfangeren "ST" (1).
7. Tryk på knappen "Auto" på styringens betjeningsfelt.
– Der tændes for Servitec, og pumpen "PU" er i drift.
 Bemærk!
Rengør de andre installerede smudsfangere (f.eks. i Fillset).
11.2 Funktionstest
Kontroller afgasningen fra anlægsvandet og fra efterfødningsvandet én for én.
Gør som følger:
1. Skift til manuel drift,  9.1.2 "Manuel drift",  127.
2. Kør 10 afgasningscykler af anlægsvandet.
– Tryk på knappen "Recirkulation" for at afgasse anlægsvandet. Med
funktionen "Recirkulation" aktiveres permanentafgasningen af
anlægsvandet.
3. Kør 10 afgasningscykler af efterfødningsvandet.
– Tryk på knappen "Påfyldning" for at afgasse anlægsvandet. Med
funktionen "Påfyldning" aktiveres afgasningen af
efterfødningsvandet.
 Bemærk!
Gassen skal være trykket ud af enheden, før næste interval begynder.
Når cyklerne er kørt igennem, indstilles mætningstrykket. Ved koldt vand skal
der indstilles en værdi på ca. -1 bar på vakuummetret "PI".
4. Med knappen "AUTO" slukker du for manuel drift.
– Automatisk drift aktiveres.
Kontrollen af afgasningen er afsluttet.
Vedligeholdelse
Dansk — 133
