Schakelschema - Aansluitgedeelte - Reflex Servitec 35 Originalbetriebsanleitung

De volgende beschrijvingen zijn van toepassing op standaard apparatuur en dus
beperkt tot de aansluitingen die noodzakelijk zijn op het terrein van de eigenaar.
1. Schakel de installatie spanningsvrij en beveilig ze tegen onopzettelijk
inschakelen.
2. Verwijder de afdekkingen.
GEVAAR – elektrische schokken! Levensbedreigend letsel door
elektrische schokken. In delen van de printplaat in het apparaat kan een
spanning van 230 V aanwezig zijn, ofwel de stekker losgekoppeld is van de
voeding. Koppel de besturingseenheid van het apparaat volledig los van
het stroomnet, voordat u de afdekkappen verwijdert. Controleer of de
printplaat spanningsvrij is.
3. Schuif een geschikte kabelwartel voor de kabeldoorvoer in de achterzijde
van het aansluitgedeelte. Bijvoorbeeld M16 of M20.

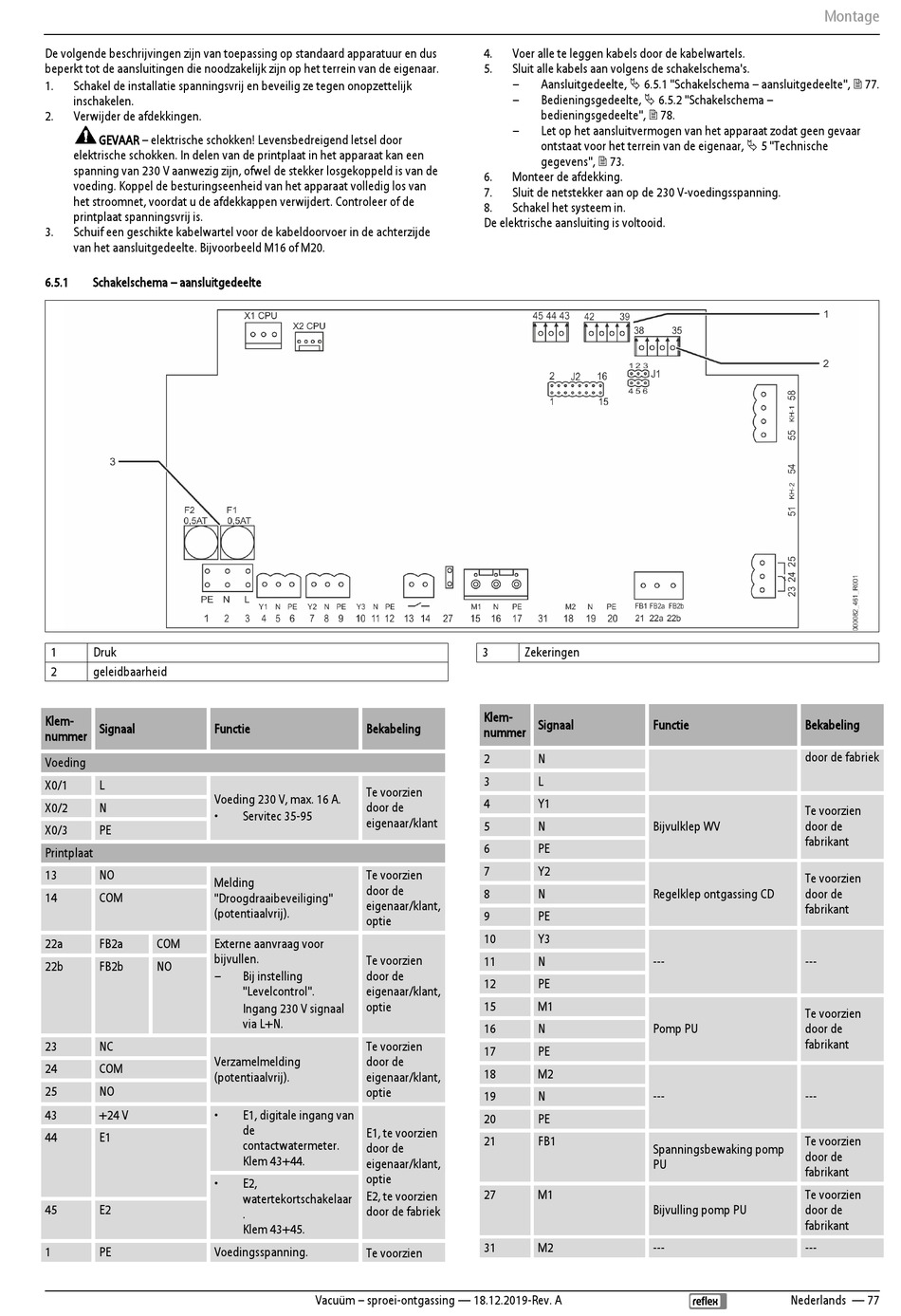

6.5.1 Schakelschema – aansluitgedeelte
1 Druk
2 geleidbaarheid
Klem-
Signaal Functie
nummer
Voeding
X0/1 L
Voeding 230 V, max. 16 A.
X0/2 N
•
X0/3 PE
Printplaat
13 NO
Melding
14 COM "Droogdraaibeveiliging"
(potentiaalvrij).
22a FB2a COM Externe aanvraag voor
bijvullen.
22b FB2b NO
–
23 NC
Verzamelmelding
24 COM
(potentiaalvrij).
25 NO
43 +24 V •
44 E1
•
45 E2
1 PE Voedingsspanning.
Bekabeling
Te voorzien
door de
Servitec 35-95
eigenaar/klant
Te voorzien
door de
eigenaar/klant,
optie
Te voorzien
Bij instelling door de
"Levelcontrol". eigenaar/klant,
optie
Ingang 230 V signaal
via L+N.
Te voorzien
door de
eigenaar/klant,
optie
E1, digitale ingang van
de
E1, te voorzien
contactwatermeter.
door de
Klem 43+44.
eigenaar/klant,
optie
E2,
E2, te voorzien
watertekortschakelaar
door de fabriek
.
Klem 43+45.
Te voorzien
Vacuüm – sproei-ontgassing — 18.12.2019-Rev. A
4. Voer alle te leggen kabels door de kabelwartels.
5. Sluit alle kabels aan volgens de schakelschema's.
Aansluitgedeelte,  6.5.1 "Schakelschema – aansluitgedeelte",  77.
–
– Bedieningsgedeelte,  6.5.2 "Schakelschema –
bedieningsgedeelte",  78.
– Let op het aansluitvermogen van het apparaat zodat geen gevaar
ontstaat voor het terrein van de eigenaar,  5 "Technische
gegevens",  73.
6. Monteer de afdekking.
7. Sluit de netstekker aan op de 230 V-voedingsspanning.
8. Schakel het systeem in.
De elektrische aansluiting is voltooid.
3 Zekeringen
Klem-
Signaal
nummer
2 N
3 L
4 Y1
5 N
6 PE
7 Y2
8 N
9 PE
10 Y3
11 N
12 PE
15 M1
16 N
17 PE
18 M2
19 N
20 PE
21 FB1
27 M1
31 M2
Functie Bekabeling
door de fabriek
Te voorzien
Bijvulklep WV door de
fabrikant
Te voorzien
Regelklep ontgassing CD door de
fabrikant
--- ---
Te voorzien
Pomp PU door de
fabrikant
--- ---
Te voorzien
Spanningsbewaking pomp
door de
PU
fabrikant
Te voorzien
Bijvulling pomp PU door de
fabrikant
--- ---
Nederlands — 77
Montage
