Unità di controllo
 Avvertenza!
Evitare che la pressione scenda al di sotto del valore minimo di esercizio.
In questo modo si eliminano depressione, evaporazione e la formazione
di bolle di vapore.

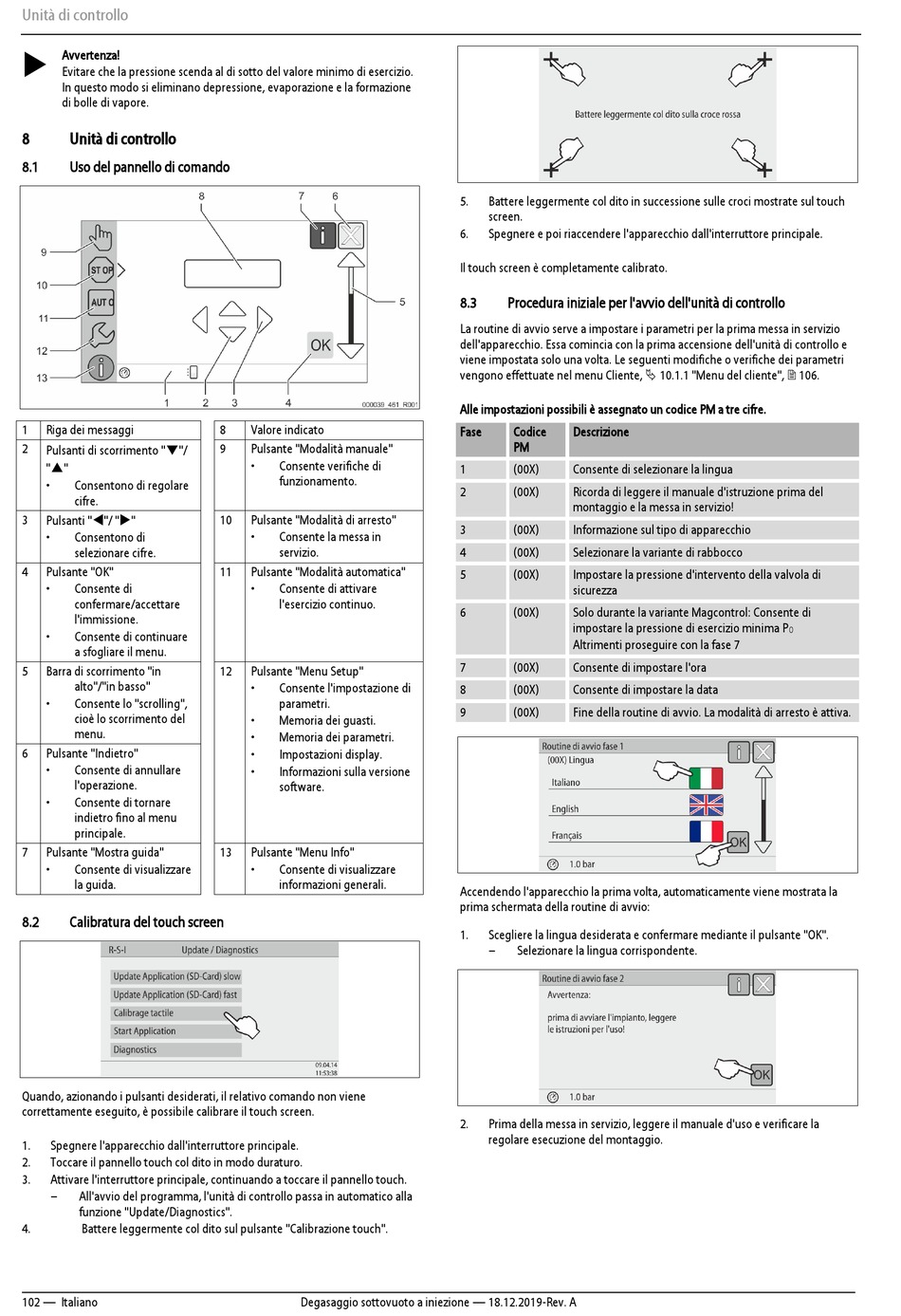

8 Unità di controllo
8.1

Uso del pannello di comando

1 Riga dei messaggi
2
Pulsanti di scorrimento "▼"/
"▲"
• Consentono di regolare
cifre.
3 Pulsanti ""/ ""
• Consentono di
selezionare cifre.
4 Pulsante "OK"
• Consente di
confermare/accettare
l'immissione.
• Consente di continuare
a sfogliare il menu.
5 Barra di scorrimento "in
alto"/"in basso"
• Consente lo "scrolling",
cioè lo scorrimento del
menu.
6 Pulsante "Indietro"
• Consente di annullare
l'operazione.
• Consente di tornare
indietro fino al menu
principale.
7 Pulsante "Mostra guida"
• Consente di visualizzare
la guida.
8.2

Calibratura del touch screen

Quando, azionando i pulsanti desiderati, il relativo comando non viene
correttamente eseguito, è possibile calibrare il touch screen.
1. Spegnere l'apparecchio dall'interruttore principale.
2. Toccare il pannello touch col dito in modo duraturo.
3. Attivare l'interruttore principale, continuando a toccare il pannello touch.
– All'avvio del programma, l'unità di controllo passa in automatico alla
funzione "Update/Diagnostics".
4. Battere leggermente col dito sul pulsante "Calibrazione touch".
102 — Italiano
8 Valore indicato
9 Pulsante "Modalità manuale"
• Consente verifiche di
funzionamento.
10 Pulsante "Modalità di arresto"
• Consente la messa in
servizio.
11 Pulsante "Modalità automatica"
• Consente di attivare
l'esercizio continuo.
12 Pulsante "Menu Setup"
• Consente l'impostazione di
parametri.
• Memoria dei guasti.
• Memoria dei parametri.
• Impostazioni display.
• Informazioni sulla versione
software.
13 Pulsante "Menu Info"
• Consente di visualizzare
informazioni generali.
Degasaggio sottovuoto a iniezione — 18.12.2019-Rev. A
5. Battere leggermente col dito in successione sulle croci mostrate sul touch
screen.
6. Spegnere e poi riaccendere l'apparecchio dall'interruttore principale.
Il touch screen è completamente calibrato.
8.3 Procedura iniziale per l'avvio dell'unità di controllo
La routine di avvio serve a impostare i parametri per la prima messa in servizio
dell'apparecchio. Essa comincia con la prima accensione dell'unità di controllo e
viene impostata solo una volta. Le seguenti modifiche o verifiche dei parametri
vengono effettuate nel menu Cliente,  10.1.1 "Menu del cliente",  106.
Alle impostazioni possibili è assegnato un codice PM a tre cifre.
Fase Codice Descrizione
PM
1 (00X) Consente di selezionare la lingua
2 (00X) Ricorda di leggere il manuale d'istruzione prima del
montaggio e la messa in servizio!
3 (00X) Informazione sul tipo di apparecchio
4 (00X) Selezionare la variante di rabbocco
5 (00X) Impostare la pressione d'intervento della valvola di
sicurezza
6 (00X) Solo durante la variante Magcontrol: Consente di
impostare la pressione di esercizio minima P
Altrimenti proseguire con la fase 7
7 (00X) Consente di impostare l'ora
8 (00X) Consente di impostare la data
9 (00X) Fine della routine di avvio. La modalità di arresto è attiva.
Accendendo l'apparecchio la prima volta, automaticamente viene mostrata la
prima schermata della routine di avvio:
1. Scegliere la lingua desiderata e confermare mediante il pulsante "OK".
– Selezionare la lingua corrispondente.
2. Prima della messa in servizio, leggere il manuale d'uso e verificare la
regolare esecuzione del montaggio.
O
